(院長の徒然コラム)

はじめに

現代の歯科医療において、失われた歯の機能と審美性を回復する補綴治療は、材料科学とデジタル技術の進歩により目覚ましい発展を遂げています。

特に、従来の金属を使用した修復物に代わり、天然歯に近い色調と生体親和性を持つ「オールセラミックス」が主流となり、患者さんの多様なニーズに応える高品質な治療が提供されるようになりました。

しかし、一言に「セラミックス」と言っても、その種類は多岐にわたり、それぞれが異なる機械的特性、審美性、そして臨床応用上の適応範囲を持っています。

その中でも、現代の歯科治療において特に広く用いられ、その性能が科学的に裏付けられているのが、ジルコニア（Yttria-stabilized tetragonal zirconia polycrystal: Y-TZP）と二ケイ酸リチウムガラスセラミックス（Lithium disilicate glass-ceramic:リチウムジシリケート、製品名IPS e.maxなどで知られる）の二大材料です。

これらの材料は、その優れた特性から、審美性が重視される前歯部から、高い咬合力がかかる臼歯部まで、幅広い症例で選択されています。

今回のコラムでは、これら二つの主要な歯科用セラミックスであるジルコニアと二ケイ酸リチウムセラミックスについて、その材料科学的な特性、特に補綴物の長期的な成功に不可欠な「破壊靭性（Fracture Toughness）」に焦点を当て、最新の研究データに基づいた比較評価を行います。

特に、N. Simhachalam Reddy氏による、ジルコニアと二ケイ酸リチウムセラミックスの破壊靭性を比較評価した研究「Comparative evaluation of fracture toughness between zirconia and lithium disilicate ceramics: An in vitro study」(2025)の内容を深く掘り下げ、それぞれの材料がどのような臨床状況で最適であるかを、科学的根拠に基づいて解説していきます。

ジルコニア：高強度を誇る「白い金属」としての揺るぎない地位

まず、ジルコニアについて詳しく見ていきましょう。ジルコニアは、その卓越した機械的強度からしばしば「白い金属」と称され、特に高い咬合力がかかる臼歯部や、複数の歯を連結するブリッジ、インプラント上部構造など、高ストレス下の補綴物に広く用いられています。

その採用は年々増加しており、現代の補綴治療において不可欠な材料となっています。

ジルコニアの卓越した機械的特性の秘密：変態靭性(変態強化)

ジルコニアの驚異的な強度と耐破壊性は、その独自の「変態靭性（Transformation Toughening）」メカニズムに深く関係しています。

これは、他のセラミックス材料には見られない、ジルコニアが持つ特殊な自己強化能力です。

具体的には、ジルコニアは通常、室温では正方晶（tetragonal phase）として存在します。

しかし、ひび割れ（クラック）の先端部に応力が集中すると、その部分の結晶構造が正方晶から単斜晶（monoclinic phase）へと変化（相変態）します。

この相変態は、約3〜5%の体積膨張を伴います。この体積膨張が、ひび割れの先端部に圧縮応力を発生させ、ひび割れがさらに進展しようとするのを効果的に抑制する「盾」のような役割を果たします。

この応力誘起型の相変態による強化メカニズムは、ジルコニアの破壊靭性を飛躍的に高め、材料の破局的な破壊を防ぐ上で最も重要な要素とされています。

研究によっては、この変態靭性が、非変態性セラミックスと比較して破壊靭性を300-400%向上させるとも報告されています。

Reddy氏の研究では、ジルコニアの破壊靭性値は平均で408.61 ± 44.21 MPa√mと報告されています。

これは、二ケイ酸リチウムと比較して統計的に有意に高い値であり（p < 0.0001）、ジルコニアが優れた耐クラック進展性を持つことを明確に示しています。

さらに、ビッカース硬度も平均で1322.35 ± 54.89 HVと、他の歯科用セラミックスと比較して非常に高い値を示しています。

この高い硬度は、ジルコニアのほぼ完全に結晶性の構造と、強力なイオン結合・共有結合に由来すると考えられます。

また、Reddy氏の研究では、同一の圧痕荷重下において、ジルコニアで発生したクラックの長さが0.106 ± 0.014 mmと、二ケイ酸リチウムよりも有意に短いことが確認されました。

これは、ジルコニアがクラックの進展に対してより強い抵抗力を持つことを示す直接的な証拠であり、その優れた機械的性能を裏付けています。

ジルコニアの臨床応用

このような卓越した機械的特性から、ジルコニアは以下のような臨床状況で非常に有効な選択肢となります。

1.臼歯部単冠・ブリッジ

高い咬合力に直接晒される臼歯部において、ジルコニアの強度は補綴物の長期安定性に大きく寄与します。

2.多数歯欠損のブリッジ

長いスパンのブリッジでも、その高い破壊靭性によりたわみや破壊のリスクを低減し、安定した予後が期待できます。

3.インプラント上部構造

インプラントに装着される補綴物は、天然歯に比べて咬合圧が集中しやすいため、高強度なジルコニアが適しています。

4.重度の歯ぎしりや食いしばりの習慣がある患者さん

異常な咬合力がかかる口腔環境においても、ジルコニアの耐破壊性は大きなメリットとなります。

ジルコニアは、その強度と耐久性において、現代歯科治療において最も信頼性の高い材料の一つであり、特に機能的な要求が非常に高いケースでの第一選択肢となり得ます。

二ケイ酸リチウム：審美性と強度を両立した「ガラスセラミックス」

次に、二ケイ酸リチウムセラミックスについて見ていきましょう。

これは、IPS e.max PressやIPS e.max CADといった製品名で広く知られているガラスセラミックスの一種です。

ジルコニアとは異なり、天然歯に近い透明感と色調再現性を持ちながらも、十分な強度を兼ね備えているため、審美性を重視する前歯部から、比較的負荷の少ない臼歯部まで、幅広い症例で選択されています。

二ケイ酸リチウムの特性：微細構造とクラック抑制メカニズム

二ケイ酸リチウムの優れた特性は、その独特な微細構造に由来します。

この材料は、約70 vol%もの微細な針状の二ケイ酸リチウム結晶が、残りのガラスマトリックス中に緻密に埋め込まれて構成されています。

この針状結晶は、0.5〜5 µm程度の大きさで、複雑に絡み合ったネットワークを形成しています。

この微細構造が、二ケイ酸リチウムの破壊靭性に寄与する主なメカニズムとなります。

ジルコニアのような応力誘起型の相変態による変態靭性はありませんが、その代わり、複数の「外的強化メカニズム（Extrinsic Toughening Mechanisms）」によってクラックの進展を効果的に抑制します。

①クラック偏向（Crack Deflection）

ひび割れが材料中を進む際に、針状の結晶構造に衝突すると、その進路が曲げられ、ひび割れがまっすぐに進展するのを妨げます。

これにより、破壊経路が延長され、より多くのエネルギーが必要になります。

②クラックブリッジング（Crack Bridging)

ひび割れが材料中を進む際、針状結晶がひび割れの両側を「橋渡し」するように繋ぎ留め、ひび割れが完全に開口するのを阻害します。

このメカニズムは、ひび割れの伝播に対して抵抗力を増加させます。

③クラック分岐（Crack Branching）

ひび割れが単一の経路ではなく、複数の小さなひび割れに分岐することで、応力集中が分散され、全体としての破壊を遅らせる効果があります。

これらのメカニズムが複合的に作用することで、二ケイ酸リチウムは、ガラス材料としては非常に優れた強度を発揮します。

Reddy氏の研究では、二ケイ酸リチウムの破壊靭性値は平均で359.40 ± 19.00 MPa√mと報告されています。

これはジルコニアよりは低いものの、従来のガラスセラミックスや長石系セラミックスと比較すると格段に高く、多くの臨床状況で十分な強度を提供します。

ビッカース硬度は平均で 767.10 ± 46.25 HVであり、ジルコニアよりは低いですが、対合歯への過度な摩耗を懸念する場合には、この適度な硬度がメリットとなることもあります。

二ケイ酸リチウムの臨床応用

二ケイ酸リチウムは、その優れた審美性と十分な強度から、以下のような臨床状況で特に推奨されます。

1.前歯部単冠・ラミネートベニア

天然歯に近い高い透明感と自然な色調が求められる前歯部において、その審美性は不可欠です。

2.小臼歯単冠

臼歯部の中でも、比較的咬合力が低い小臼歯の単冠に適しています。

咬合力がそれほど大きくないケースでは大臼歯部に使用されるケースもあります。

3.インレー・アンレー

歯質をあまり削らずに修復できるため、より保守的で健全な歯質を温存する治療が可能です。

4.より審美性を重視する症例

ジルコニアでは得られにくい高い透過性が求められる場合に有利です。

5.対合歯への影響を最小限に抑えたい場合

ジルコニアよりも低い硬度は、対合歯の摩耗を抑える可能性があります。

ジルコニアと二ケイ酸リチウムの比較：科学的根拠に基づく臨床選択の指針

Reddy氏の研究は、これら二つの主要な歯科用セラミックスの機械的特性を直接比較した貴重なデータを提供しています。

この研究は、Vickers圧痕法を用いて、同一条件下でジルコニアと二ケイ酸リチウムの破壊靭性と硬度を測定し、その優劣を評価しました。

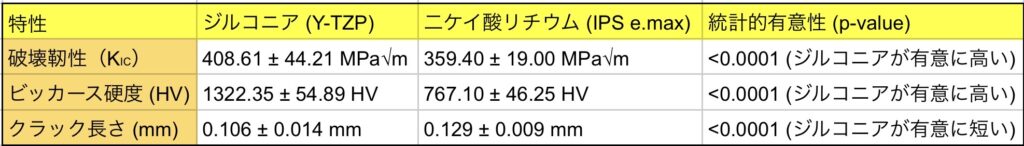

《主要な研究結果の比較概要（Reddy氏2025より）》

この表が示すように、Reddy氏の研究では、ジルコニアが二ケイ酸リチウムと比較して、破壊靭性および硬度において統計的に有意に優れた結果を示しました。

ジルコニアの破壊靭性は二ケイ酸リチウムよりも約13.7%高く、クラックの進展に対する抵抗性が優れていることが示唆されています。

クラックの長さも有意に短く、これは材料がクラックの進展を効果的に抑制する能力が高いことを裏付けています。

この研究は、「ジルコニアがより高ストレスの臨床応用、特に多数歯ブリッジや臼歯部の補綴物に適している一方、二ケイ酸リチウムは、審美性が機能的負荷よりも優先される場合や、より保守的な歯質削除が可能な場合に理想的な選択肢である」という結論を強く支持するものです。

臨床的意義と材料選択の指針

これらの研究結果は、歯科医師が材料を選択する上での重要な指針となります。

単に「強い材料」を選ぶのではなく、患者さんの口腔内の状況、咬合力、治療する歯の位置（前歯か臼歯か）、審美性への要求、そして残存歯質や対合歯の状態、さらには患者さんの口腔習癖（歯ぎしり、食いしばりなど）など、多岐にわたる要素を総合的に考慮した「エビデンスに基づいた材料選択」が、補綴物の長期的な成功には不可欠です。

⚫︎高強度と耐久性が最優先される場合

例えば、歯ぎしりや食いしばりの習慣がある患者さん、過去に補綴物が破損した経験がある患者さん、あるいは長大なブリッジやインプラント上部構造の場合には、ジルコニアの優れた破壊靭性と硬度が大きなメリットとなります。

その変態靭性メカニズムは、予期せぬ大きな応力に対しても補綴物を保護する「セーフティマージン」を提供します。

ジルコニアは、その優れた機械的特性により、長期的な臨床成功率が非常に高いことが多くの研究で報告されています。

⚫︎審美性と天然歯に近い透明感が重視される場合

特に前歯部や、より自然な色調と透明度が求められる場合には、二ケイ酸リチウムが優位です。

その微細な針状結晶構造による外的強化メカニズムは、高い審美性を保ちつつも、従来のガラスセラミックスでは難しかった十分な強度を確保します。

また、ジルコニアと比較して対合歯への摩耗が少ない可能性も指摘されており、この点も材料選択の一要因となり得ます。

二ケイ酸リチウムは、5年生存率が95%を超えるという良好な臨床成績が示されており、特に単冠においては非常に信頼性の高い材料です。

⚫︎保守的な歯質削除を望む場合

インレーやアンレーのような、歯質を最小限に抑える治療においては、二ケイ酸リチウムのような強度が十分確保されつつも加工しやすい材料が適しています。

ただし、Reddy氏の研究も指摘しているように、本研究はin vitroの条件下で行われたものであり、実際の口腔内環境での動的・周期的な負荷（疲労試験）、温度変化、pH変化などの影響は完全には再現されていません。

また、Vickers圧痕法のような特定の試験方法は、絶対的な破壊靭性値を過大評価する可能性も指摘されています。

しかし、同一条件下での材料間比較試験としては、材料の相対的な優劣を評価する上で信頼性の高いデータを提供しており、その臨床的意義は大きいと言えるでしょう。

未来の歯科セラミックス：進化し続ける材料科学

歯科セラミックスの研究開発は、現在も活発に進められており、常に新たな材料や技術が開発されています。

例えば、近年では、ジルコニアと二ケイ酸リチウムの良い点を融合させようとする試みが進んでいます。

⚫︎積層型・グラデーション型ジルコニア

以前のジルコニアは、その優れた強度の一方で、審美性に課題があると考えられていました。

しかし、最近では、層ごとに透明度や色調を変化させた積層型ジルコニアや、透過性をグラデーションで持たせたジルコニアが登場しています。

これにより、高強度を保ちつつ、より自然な色調を再現できるようになり、前歯部や高審美性が求められる領域への適用範囲が拡大しています。

⚫︎強化型リチウムシリケート系セラミックス

二ケイ酸リチウムの特性をさらに向上させるために、リチウムメタケイ酸塩相を併用するなどの改良が加えられた材料も開発されており、加工性を高めつつ機械的特性を維持する試みがなされています。

これにより、CAD/CAMシステムでの加工性が向上し、より迅速で精密な補綴物製作が可能になっています。

これらの進化は、歯科医師が患者さん一人ひとりのニーズに合わせた最適な材料を、さらにきめ細かく選択できる可能性を広げています。

長期的な口腔内の健康を支えるためには、単に材料の機械的特性だけでなく、生体適合性、接着性、加工性、そして患者さんのQOL（生活の質）への影響まで考慮した多角的な視点が必要です。

終わりに

現代の歯科医療において、ジルコニアと二ケイ酸リチウムは、それぞれ異なる強みを持つ優れた歯科用セラミックスとして確立されています。

ジルコニアは、その卓越した破壊靭性と硬度、そして独自の変態靭性メカニズムにより、高負荷がかかる臼歯部や長大なブリッジ、インプラント上部構造など、機能性と耐久性が最優先される症例において最適な選択肢となります。

Reddy氏研究が示す通り、408.61 ± 44.21 MPa √mという高い破壊靭性値がその信頼性の証です。

一方、二ケイ酸リチウムは、その美しい透明感と天然歯に近い色調再現性、そして針状結晶による外的強化メカニズムがもたらす十分な強度により、審美性が特に重視される前歯部や、比較的負荷の少ない単冠、より保守的な歯質削除が可能な症例において優れた選択肢となります。359.40 ± 19.00 MPa√mの破壊靭性値は、多くの臨床状況で十分なパフォーマンスを発揮します。

歯科医師は、これらの科学的根拠と患者さんの個別の状況、期待する結果を総合的に評価し、最適な材料を選択することで、補綴物の長期的な成功と患者さんの満足度向上に貢献することができます。

材料科学の進歩は止まることなく、未来に向けて、歯科材料はさらに多くの選択肢と可能性を私たちに提供してくれることでしょう。

患者さんはご自身の口腔内の状況や治療選択について必ず歯科専門医にご相談ください。

専門家との綿密な相談を通じて、ご自身に最適な治療計画を立てることが、長期的な口腔健康の維持へと繋がります。
