2026年5月24日
(院長の徒然コラム)
はじめに：歯科医療の材料変革とセラミックスの技術革新
現代歯科補綴学における審美修復の歴史は材料工学の飛躍的な進歩とデジタルテクノロジーの融合によって未曾有の転換期を迎えています。
かつて歯科修復の主流であった貴金属合金による鋳造冠は、その優れた延展性と生体親和性によって長きにわたり臨床を支えてきましたが、金属単価の世界的な高騰や金属アレルギーという全身疾患への懸念、そして何より患者が抱く自然感溢れる審美性への強い渇望がノンメタル修復への決定的な移行を促しました。
この大きなうねりの中で主役を演じているのが、酸化物系セラミックスの代表格であるジルコニアと、ガラス系セラミックスの頂点に立つ二ケイ酸リチウムです。
ジルコニアはその極めて高い機械的強度から歯科用セラミックスの概念を根底から覆し、金属に匹敵する耐久性を持ちながら光を透過するという驚異的な特性を歯科臨床にもたらしました。
一方、二ケイ酸リチウムは天然歯エナメル質に近似した光学特性と、酸エッチングによる強固な接着能を兼ね備え、低侵襲な修復を可能にする鍵となっています。
しかし、これらの材料は単に白い代替物として存在するのではなく、その微細構造や物理化学的特性に基づいた厳格な取り扱いを必要とします。
近年では、コンピュータによる設計・製作システムであるCAD/CAMシステムの普及により、これまでは熟練した歯科技工士の勘と経験に頼っていた領域がデジタルデータによって精密に制御されるようになりました。
さらに、材料を削り出すサブトラクティブ法から、一層ずつ積み上げるアディティブ法、すなわち3Dプリンティング技術の導入により、複雑なグラデーションや内部構造の制御までもが可能になろうとしています。
今回のコラムでは、ジルコニアや二ケイ酸リチウムが持つ真のポテンシャルを解き明かします。
材料の微細構造が加工特性に与える影響から、接着界面におけるナノレベルの化学反応、そして長期的な生存率を支える臨床術式に至るまで、歯科医師、歯科技工士、そして歯科衛生士が共有すべき「セラミックス修復の深淵」を網羅的に解説していきます。
第一部：歯科用セラミックス・ジルコニアの歴史的変遷と最新の材料学的分類
歯科修復治療における審美材料の進化は目覚ましく、かつての長石質ポーセレンから始まり、現在ではジルコニアや二ケイ酸リチウムが臨床の主役を担っています。
特にデジタルテクノロジーの導入により、CAD/CAMシステムを用いた修復装置の設計・製作は、歯科医療のワークフローを根本から変革しました。
かつては金属焼付冠（PFM）がゴールデンスタンダードとされてきましたが、金属単価の高騰や金属アレルギーへの懸念、そして何より患者の審美的要求の高まりから、ノンメタル修復へのシフトは決定的なものとなっています。
ジルコニアは二酸化ジルコニウムを主成分とする多結晶セラミックスであり、その最大の特徴は、応力誘起相転移という独自の強化機構にあります。
室温で安定な単斜晶、高温で安定な正方晶、さらに高温での立方晶という三つの相を持ち、歯科用としてはイットリア等の安定化剤を添加することで、室温でも正方晶や立方晶を維持させています。
初期に導入された3mol%イットリア安定化正方晶ジルコニア多結晶体（3Y-TZP）は、1,000MPaを超える極めて高い曲げ強度と破壊靭性を持ち、金属に代わるフレームワーク材料として重宝されました。
しかし、3Y-TZPは光透過性が低いため、審美性を確保するには陶材を前装する必要がありました。
このポーセレンレイヤリングジルコニアは、高い審美性を得られる一方で、前装陶材のチッピングが大きな課題となりました。
この課題を解決するために登場したのが、フルカントゥア（モノリシック）ジルコニアです。
アルミナ含有量を削減して透光性を高めた高透光性3Y-TZPから始まり、さらにイットリア含有量を4mol%（4Y-PSZ）や5mol%（5Y-PSZ）に増やした高透光性ジルコニアが開発されました。
イットリア濃度を高めると、透光性に優れた立方晶の割合が増加し、審美性は飛躍的に向上します。
しかし、これはトレードオフの関係にあり、立方晶が増えるほど強度は低下します。
5Y-PSZの強度は3Y-TZPの半分程度まで落ちるものの、それでも500MPa前後の強度を維持しており、単冠であれば前歯部から臼歯部まで十分に適用可能です。

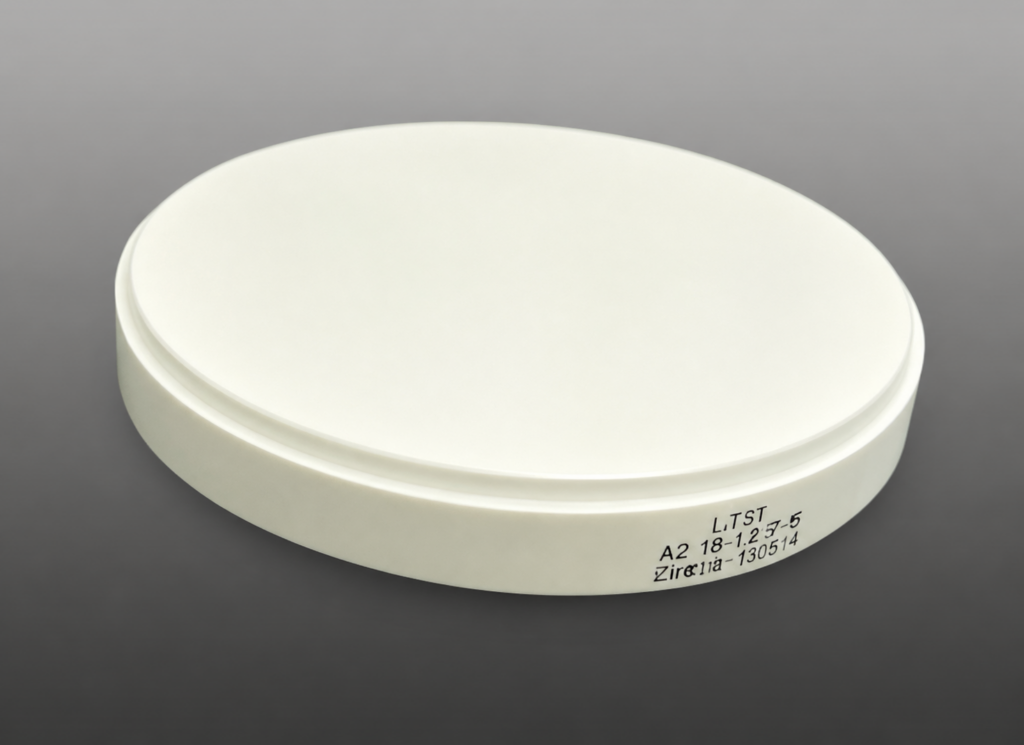

さらに最新のトレンドとして、一枚のディスク内に異なる組成の層を積み重ねたマルチレイヤージルコニアが挙げられます。
切縁側には透光性の高い5Y-PSZを、歯頸部側には強度の高い3Y-TZPを配置し、色調だけでなく強度にもグラデーションを持たせることで、審美性と耐久性の両立を図っています。
これにより、従来は困難であった前歯部のモノリシック修復や、大型のブリッジ症例においても、ジルコニアの特性を最大限に活かした設計が可能となりました。
一方で、ガラスセラミックスの代表格である二ケイ酸リチウムもまた、重要な位置を占めています。
二ケイ酸リチウムは、ガラスマトリックス中に多数の微細な結晶を分散させた構造を持ち、約400MPaの曲げ強度を有します。
ジルコニアに比べると強度は劣りますが、最大の特徴はその優れた光透過性と、フッ化水素酸エッチングによる強固な接着性にあります。
天然歯に近い光学特性を持つため、インレーやラミネートベニア、部分被覆冠など、残存歯質との境界が目立つ症例においては、二ケイ酸リチウムが第一選択となります。
特に近年、MI（Minimal Intervention）の観点から注目されているオクルーザルベニアや薄いラミネートベニア、歯を全く削らないノンプレップベニアにおいては、その接着の信頼性が長期予後を左右する鍵となります。
このように、現代の歯科医師や歯科技工士は、各材料の結晶構造、物理的性質、光学特性を深く理解し、症例の咬合力、支台歯の状態、審美的要求度に応じて「適材適所」の選択を行う能力が求められています。
第二部：デジタル・マニュファクチャリングとマイクログラインド（微細研削）挙動の解析
歯科用セラミックスの製作過程における最大の転換点は、CAD/CAMシステムの普及にあります。
従来のロストワックス法による鋳造やプレス法とは異なり、デジタルデータに基づいた切削加工（サブトラクティブ・マニュファクチャリング）は、ヒューマンエラーを排除し、材料本来の物性を安定して引き出すことを可能にしました。
しかし、硬質かつ脆性なセラミックス材料をダイヤモンドバーで削り出すという行為は、材料表面に少なからずミクロな損傷（マイクロフラクチャー）を引き起こします。
リチウムメタシリケート／ジシリケートガラスセラミック（LMGC/LDGC）の微研削加工特性を解析すると、加工時の切込み深さや砥粒サイズが表面粗さや材料除去に顕著な影響を与えることが分かっています。
研究によれば、より浅い切込みと微細な砥粒を用いることで、材料は「脆性モード」ではなく「延性モード」での除去が可能となり、ナノメートルオーダーの極めて滑らかな表面を得ることができます。
逆に、過度な荷重や粗い砥粒による加工は、表面下のクラックや結晶の脱落を招き、これはその後の熱処理（結晶化焼成）を経ても完全には修復されません。
LDGCはLMGCよりも強度が高いため、クラック発生を抑制する能力に優れていますが、高品質な表面を得るためには、工具の接触剛性を高め、適切な研削条件を設定することが不可欠です。
ジルコニアにおいても、この切削加工による影響は無視できません。
ジルコニアは半焼結状態の「グリーン体」を削り出し、その後に約1.2倍の収縮を考慮した巨大な焼成炉で本焼結を行うのが一般的です。
このグリーン体の切削性は良好ですが、本焼結後のジルコニア表面に調整が必要な場合、粗いポイントでの研削は応力誘起相転移を引き起こし、局所的な体積膨張による表面粗造化や、最悪の場合は遅延破壊の起点となるマイクロクラックが発生してしまいます。
臨床的には、チェアサイドでの咬合調整後には必ず微細なダイヤポイントによる研磨、あるいはグレーズ処理を行うことが推奨されるのは、この材料学的な脆弱性をカバーするためです。
そして今、歯科界は「削る」時代から「積み上げる」時代、すなわち付加製造（アディティブ・マニュファクチャリング／3Dプリンティング）の時代へと足を踏み入れています。
セラミックスの3D造形技術には、材料押出方式やバインダージェット方式などがありますが、歯科用として最も期待されているのが光造形法（SLA/DLP）です。
これは光硬化性樹脂の中に高濃度にセラミックス粉末を分散させたペーストを用い、UVレーザーやプロジェクターの光で一層ずつ硬化させていく手法です。
ジルコニアの3D造形においては、着色粉末を配合することで、自然歯に近いカラーグラデーションを積層ごとに制御する試みが進んでいます。
従来のCAD/CAMディスクでは、既成のグラデーションに合わせるしかありませんでしたが、3Dプリンティングでは患者固有の色調に合わせた「オーダーメイド・グラデーション」が可能になります。
また、複雑な内部構造やインプラント体の表面形状など、切削加工では不可能な形態も造形できます。
ただし、積層界面の剥離（デラミネーション）や、脱脂・焼成工程における熱応力による変形が課題として残っています。
最新の研究では、焼成時環境を大気から窒素に変えることで樹脂の燃焼反応を抑制し、変形を最小限に抑える手法も確立されつつあります。
3D造形された3Y-TZPは、従来の切削加工品と同等の結晶組成と二軸曲げ強度を持つことが証明されており、製作時間の短縮と材料ロス（廃材）の削減という観点からも、未来の標準技法となることは間違いありません。
デジタル化の波は、材料の微細構造から製作工程全体に至るまで、より高度な精度管理を可能にしました。
しかし、その根底にあるのは「材料が受ける物理的ダメージをいかに最小化し、本来のポテンシャルを維持するか」という極めてアナログで本質的な材料学の視点です。
第三部：界面の科学と接着戦略の最適化：化学的結合と機械的嵌合の相乗効果
歯科用セラミックス、特にジルコニアや二ケイ酸リチウムの臨床的成功を決定づける最大の要因は、支台歯と修復装置の一体化を図る「接着」の質にあります。
デジタルテクノロジーによって製作された高精度な修復物であっても、その界面における接着が不完全であれば、脱離、二次齲蝕、あるいは修復物自体の破折を招くことになります。
現代の接着術式は、単なる合着（機械的な保持）から、化学的な結合を伴う「真の接着」へと変わってきています。
接着のプロセスを理解するためには、二つの異なる界面、すなわち「支台歯とセメント層の界面」および「セメント層と修復装置の界面」を個別に考慮しなければなりません。
支台歯側においては、被着面がエナメル質か象牙質か、あるいはレジンコアやメタルコアかによって前処理が異なります。
エナメル質に対してはリン酸エッチングが有効ですが、象牙質に対してはマイルドエッチングプライマーによる塗布が標準的です。
一方で、修復装置側の処理は材料の化学組成に完全に依存します。
ガラスセラミックスである二ケイ酸リチウムは、その内部にシリカ（SiO2）を含んでいるため、フッ化水素酸によるエッチングが極めて有効です。
強酸によってガラスマトリックスを選択的に溶解し、結晶構造を露出させることで、ナノレベルの微細な凹凸を形成します。
ここにシランカップリング剤を塗布することで、セラミックス表面のシラノール基とセメント内の有機質が化学的に結合します。
この「シラン処理」はガラス系材料における接着の黄金律であり、これによってラミネートベニアのような機械的維持形態を一切持たない修復物でも、長期にわたる安定した予後が得られるのです。
対照的に、酸化物系セラミックスであるジルコニアはシリカを含まないため、フッ化水素酸エッチングの効果は期待できません。
(たまにやっちゃってる先生います…)
ここで鍵となるのが、機能性モノマーである10-MDP（10-Methacryloyloxydecyl dihydrogen phosphate）です。
10-MDPのリン酸基は、ジルコニア表面の酸化ジルコニウムと強固な化学的結合を形成することが研究で裏付けられています。
その結合様式は、水素結合を介した吸着から、イオン結合を介した化学反応まで多層的なモデルが提唱されており、ジルコニア修復において10-MDP含有プライマーの使用は必須のステップと言えます。
しかし、化学的プライミングのみでは不十分であり、機械的嵌合を付与するためのサンドブラスト処理との併用が推奨されます。
アルミナ粒子を用いたサンドブラストは、表面を粗造化して接着面積を増大させるだけでなく、技工過程や試適時に付着した唾液、血液、適合試験材などの接着阻害因子を物理的に除去する「清掃効果」も併せ持ちます。
ただし、サンドブラストの噴射圧力には慎重な配慮が必要です。0.2MPa程度の適切な圧力で行えば、ジルコニア表面に圧縮応力を発生させて強度を向上させる効果（相転移強化の応用）が得られますが、過度な圧力や粗すぎる粒子は、高透光性ジルコニア（5Y-PSZや6Y-PSZ）において微小亀裂を誘発し、曲げ強度を著しく低下させるリスクがあることが明らかになっています。
第四部：低侵襲修復（MI）の具現化：オクルーザルベニアとラミネートベニアの臨床的意義
接着技法の成熟は、歯科治療のコンセプトそのものを「切削から保存へ」と大きく転換させました。
その象徴的な手法が、オクルーザルベニア（咬合面ベニア）と低侵襲ラミネートベニアです。
かつて失活した臼歯（根管治療後の歯）は、強度を確保するためにフルカバレッジクラウン、すなわち歯冠全体を覆う形態にするのがセオリーでした。
しかし、クラウン形成は健全な歯質を約70％も失わせるという侵襲性の高さが課題でした。
これに対し、オクルーザルベニアは咬合面のみを最小限（約1.0mm程度）に被覆し、接着の力を借りて歯冠の破折抵抗性を高める手法です。
二ケイ酸リチウムやジルコニアを用いたオクルーザルベニアは、未形成の天然歯と同等、あるいはそれ以上の破折強度を示すことが報告されています。フィニッシュラインを歯肉縁上に設定できるため、歯周組織への影響が少なく、印象採得や清掃性においても圧倒的な優位性を持ちます。
前歯部におけるラミネートベニアも進化を遂げています。
従来のラミネートベニアでも歯質の削除量は限定的でしたが、現在はさらに形成量を減じた「ノンプレップ（未形成）ベニア」や、0.3mm程度の超薄型ベニアが応用されています。
これらはエナメル質内という接着に最も有利な環境を最大限に利用するため、脱離のリスクを最小限に抑えつつ、審美的な形態改善や色調補正を可能にします。
長期的な臨床成績においても、これらの低侵襲修復は従来のフルクラウンに勝るとも劣らない生存率（10年で90％以上）を示しており、修復治療の第一選択肢としての地位を確立しつつあります。
しかし、これらの高度な修復を支えるのは、やはり術者の精緻なテクニックです。
特に接着操作における「防湿」の徹底、およびセメントの「光重合」は、予後を左右する絶対的な条件です。
ジルコニアは光を減弱させる性質があるため、修復物の厚みが増すほど、その下層にある接着性レジンセメントへの光到達量は減少します。
そのため、十分な照射時間を確保すること、および化学重合との併用（デュアルキュア型）を選択することが、長期的な接着信頼性を担保するために重要となります。
第五部：長期予後の臨床的エビデンスと合併症の多角的な分析
歯科用セラミックス、特にジルコニアと二ケイ酸リチウムが臨床に導入されてから数十年が経過し、その長期的な生存率に関するデータが蓄積されてきました。
修復物の成功を定義する上で、「生存率（Survival Rate）」と「成功率（Success Rate）」を区別して理解することは重要です。
修復物が口腔内に留まっている状態を生存と呼びますが、チッピングや変色などの合併症がなく、審美的・機能的に健全な状態を維持していることを成功と呼びます。
ジルコニア補綴物の長期予後を調査したメタ解析によれば、単冠（シングルクラウン）における5年生存率は95%を超え、10年以上の経過においても極めて高い安定性を示しています。
特にモノリシックジルコニアの導入により、かつての課題であった前装陶材のチッピング問題はほぼ解消されました。
しかし、ジルコニア自体の破折は稀であるものの、新たな課題として「脱離」と「対合歯の摩耗」が浮上しています。
脱離の原因の多くは、前述した接着前処理の不備、あるいは支台歯の高さ不足による機械的保持力の欠如に起因します。
一方、二ケイ酸リチウム（IPS e.max CAD/Press）の予後も極めて良好です。
特にラミネートベニアや部分被覆冠において、その生存率は10年経過時で96%以上という驚異的な数値が報告されています。
二ケイ酸リチウムの失敗の主な要因は、材料の強度が咬合圧に耐えきれずに生じる「割れ（バルク破折）」であり、これは主に厚みの不足や設計ミス、あるいはパラファンクション（歯ぎしり等）を有する患者への適応ミスによって引き起こされます。
対合歯への影響については、ジルコニアは「硬すぎるため相手の歯を削る」という誤解がかつてはありましたが、現在の研究では、ジルコニアの表面が鏡面研磨されていれば、天然歯エナメル質に対する攻撃性はむしろ従来の陶材（長石質ポーセレン）よりも低いことが証明されています。
摩耗の原因は材料の硬さそのものよりも、表面の「粗さ」にあるのです。
切削調整後に研磨が不十分なジルコニアは、やすりのように対合歯を削り取ってしまいます。
臨床的には、咬合調整後の徹底的なポリッシング、あるいは再グレーズが、対合歯の寿命を守るために不可欠なステップとなります。
第六部：材料選択の意思決定プロセスとリスクマネジメント
現代の歯科臨床において、適切な材料を選択するための「意思決定」は、単なる審美性の追求ではなく、生体力学的な観点に基づいたリスク評価そのものです。
1. 咬合力のリスク評価
強大な咬合力が加わる大臼歯部、あるいは咬合挙上を伴うフルマウス・リハビリテーションにおいては、ジルコニアの高い破壊靭性が最大の武器となります。
特に多歯欠損のブリッジ症例では、コネクター部分（連結部）の強度が生存の鍵を握ります。
二ケイ酸リチウムではコネクター面積を十分に確保できない場合でも、ジルコニアであれば最小限の面積で破折を回避できるため、清掃性の向上にも寄与します。
2. 支台歯の状態と変色への対応
支台歯が著しく変色している場合や、メタルコアが装着されている場合、二ケイ酸リチウムの高い透光性はデメリットとなり得ます。
下地の色を透過させてしまい、最終的な色調が沈んでしまうためです。
このようなケースでは、遮光性（マスキング能）に優れたジルコニアを選択し、その表面にレイヤリングを施すことで、下地の影響を遮断しつつ高い審美性を再現する戦略が有効です。
3. 支台歯形成の侵襲性
例えば前歯部治療のMI（低侵襲）の観点からは、エナメル質をいかに残すかが重要です。
エナメル質が十分に確保できる症例では、接着の信頼性が高い二ケイ酸リチウムによるベニア修復が第一選択となります。
しかし、すでに古い修復物が装着されており、象牙質が露出している支台歯に対しては、ジルコニアクラウンを選択したほうが、セメント合着の安定性が得られやすい場合もあります。
第七部：次世代の歯科医療：今後のセラミック治療の展望
これからの歯科セラミックスは、単なる「無機質な代替物」から、より生体に調和し、機能的な材料へと進化していきます。
現在、研究が進められている「超微細粒ジルコニア」は、結晶粒径をナノレベルまで小さくすることで、従来のジルコニアを凌駕する透光性と、低温劣化に対する完全な耐性を獲得しようとしています。
また、3Dプリンティング技術の更なる進化により、材料を「均一に」造形するのではなく、歯の内部構造（象牙質とエナメル質の性質の違い）を模倣するように、弾性係数や硬度を部位ごとに変えて出力する「機能的傾斜材料（FGM）」としてのセラミックス修復物も夢ではなくなっています。
第八部：終わりに：持続可能な歯科修復治療のために
歯科用セラミックス、そしてその代表であるジルコニアの探求は、材料工学、デジタルテクノロジー、そして臨床医学の三位一体による挑戦の歴史です。
我々が取り扱っているのは、単なる白い歯を作る材料ではなく、失われた機能を再建し、患者のQOL（生活の質）を長期にわたって支えるための精密なバイオマテリアルです。
科学的根拠に基づいた材料選択、デジタルツールによる精密な設計、そして物理化学的法則に従った厳格な接着術式。
これらが組み合わさったとき、初めてセラミックス修復は真の価値を発揮します。
我々歯科医療従事者の役割は、日々進化するこれらの情報を取り込み、個々の患者の口腔内という唯一無二の環境において、最適な解を導き出し続けることに他なりません。
《参考文献》
①二瓶 智太郎
日本歯科理工学会誌 2024
②猪越 正直
日本歯科理工学会誌 2024
③大谷 恭史
日本歯科理工学会誌 2024
④近藤 直樹 他
砥粒加工学会誌 2022
⑤盧 闊 他
精密工学会学術講演会 2022
⑥三浦 賞子
長期予後を得るためのジルコニア補綴歯科治療. 歯科審美
2024
⑦佐藤 洋平
日補綴会誌 2025
⑧猪越 正直 他
日補綴会誌 2022
⑨Reddy NS et al
Bioinformation 2025
⑩Inokoshi M et al
Meta-analysis of bonding effectiveness to zirconia ceramics.
J Dent Res 2014
11.Edelhoff D et al
Tooth structure removal associated with various preparation designs for posterior teeth.
Int J Periodontics Restorative Dent 2002
12. Nagaoka N et al
Chemical interaction mechanism of 10-MDP with zirconia.
Sci Rep 2017
