2026年7月30日
(院長の徒然コラム)
はじめに
2024年10月7日、ブランデンタルクリニックの開院当日から、私はノンプレップベニアを診療へ導入しました。
当時、私が確認した範囲では、広島県内で「ノンプレップベニア」への対応を明確に公表している歯科医院は見当たりませんでした。
ただし、私がこの治療を始めた理由は、「広島で最初になりたい」と考えたからではありません。
出発点にあったのは、もっと単純な疑問です。
虫歯もなく、神経も生きている健全な前歯を、美しくするために本当に削る必要があるのか。
通常のラミネートベニアは、クラウンと比べれば歯質削除量の少ない治療です。それでも、一度削ったエナメル質は元には戻りません。
たとえ0.3mm、0.5mm程度であったとしても、歯を削る処置は不可逆的です。
一方、歯科医師は日常診療の中で、金属の表面に陶材を焼き付けた陶材焼付冠などを長く見てきました。その表面を覆う陶材は、部位によっては決して分厚いものではありません。それでも、薄い陶材のすべてが簡単に割れてしまうわけではありません。
もちろん、金属によって裏打ちされた陶材焼付冠と、エナメル質へ接着するノンプレップベニアは、構造も力の受け方も異なります。
それでも私は、
薄いセラミックを健全なエナメル質へ適切に接着し、歯と一体化させることができれば、歯を削らずに審美性と機能を改善できるのではないか。
と考えました。
これが、私がノンプレップベニアを導入した原点です。
最初に使用した材料は、二ケイ酸リチウム、いわゆるリチウムジシリケートでした。その後、比較的早い段階から、ジルコニア製のノンプレップベニアも取り入れました。
2024年10月7日から2025年10月6日までの初年度だけで、20症例以上、装着枚数では100枚以上を経験しました。
まだ最長経過は約2年です。
10年、20年の長期予後を、自院の結果だけから語れる段階ではありません。それでも、100枚以上を実際に装着し、経過を見てきたことで、導入前には分からなかったことがかなり見えてきました。
最も驚いたのは、想像していた以上に割れなかったことです。
一方、材料の強さや接着材の商品名以上に重要だと痛感したのが、歯の位置、咬合関係、そして患者さんの習癖でした。
本稿では、単なる「歯を削らないベニアの紹介」ではなく、当院で100枚以上を装着した臨床経験と、国内外の研究を照らし合わせながら、ノンプレップベニアの本当の適応、限界、咬合、材料、色調、接着、歯周組織、メインテナンス、そして治療を勧めない判断まで掘り下げます。
ノンプレップベニアの基本的な仕組み、一般的な治療の流れ、費用については、患者さん向けのノンプレップベニアの治療案内で解説しています。
また、海外研究における長期安定性や歯周組織への影響については、別稿のノンプレップラミネートベニアの科学的根拠と長期安定性で詳しく検討しています。
本稿では、それらの研究結果を、実際の臨床でどのように症例選択へ落とし込んでいるのかを中心に述べます。
ノンプレップベニアとは何を「削らない」治療なのか
ノンプレップベニアは、歯の表面や切縁へ薄いセラミックを接着し、歯の形、長さ、幅、色、左右差などを改善する治療です。
一般には「歯を削らないラミネートベニア」と説明されます。
しかし、最初に整理しておかなければならないのは、ノンプレップという言葉の定義が、すべての論文、製品、歯科医院の間で完全に統一されているわけではないという点です。
海外文献では、歯質をまったく形成していない症例だけでなく、装着方向を妨げるごく小さなアンダーカットを修正した症例、鋭利なエナメル質の角だけを丸めた症例、非切削エナメル質の表層をわずかに調整した症例まで、広い意味で「no-prep」または「prepless」と呼ばれることがあります。
一方、わずかでも意図的に歯冠形態を変える形成を行った場合は、「minimal-prep」「minimally invasive」と区別する考え方もあります。
当院では、基本的に、バーを用いて歯冠形態を変えるための歯質形成を行わないものをノンプレップベニアと考えています。
ただし、歯面に付着した着色、歯石、バイオフィルムなどを除去し、清潔な接着面を作るための処置まで「歯を削った」とは考えていません。
これは、歯面へ何をしてもノンプレップと呼んでよいという意味ではありません。
接着面を清潔にする処置と、審美形態や装着空間を作るためにエナメル質を削る処置は分けて考える必要があります。
守るべきものは「ノンプレップ」という名称ではない
私はノンプレップベニアを行っていますが、「バーを一度も当てなかったこと」自体が治療の目的だとは考えていません。
守るべきなのは治療名ではなく、
- 健全なエナメル質
- 歯髄
- 歯冠の構造
- 歯周組織
- 咬合
- 将来の再治療の選択肢
です。
完全な無形成で、自然な形態、必要な色調、清掃可能な歯頸部形態、適切な咬合を成立させられるのであれば、歯を削る理由はありません。
反対に、無形成に固執することで歯が不自然に厚くなる、口元が前へ出る、歯肉付近が膨らむ、咬合干渉が起きる、必要な色を再現できないのであれば、「ノンプレップ」という名前を守ることが患者さんの利益になるとは限りません。
削らないことは治療目標ではありません。正しく診断した結果として、削らずに済むことに価値があります。
ノンプレップベニアは突然現れた治療ではない
ノンプレップベニアは、近年のSNSによって突然生まれた治療ではありません。
ポーセレンラミネートベニアの臨床は、1980年代にエッチングした陶材をエナメル質へレジンで接着する方法が報告されて以降、接着歯学の発展とともに進歩してきました。
リン酸処理したエナメル質への接着、セラミック内面のフッ化水素酸処理、シランカップリング、レジンセメント、光重合などが組み合わさることで、機械的な保持形態がほとんどない薄いセラミック修復物でも、歯へ安定して接着できるようになりました。
つまり、ノンプレップベニアは「薄い板を歯へ貼るだけ」の治療ではありません。
長年蓄積されてきた接着歯学の延長線上にある治療です。
従来のクラウンは、歯を一定の形に削り、修復物が抜けないための機械的保持を得ることが基本でした。
一方、ラミネートベニア、とりわけノンプレップベニアは、歯を大きく削って保持形態を作るのではなく、エナメル質とセラミックの接着によって維持されます。
そのため、治療の成功は「セラミックが硬いかどうか」だけでは決まりません。
何へ接着しているのか。
接着面が清潔か。
セラミック内面が、材料に合った方法で処理されているか。
十分に防湿できているか。
適切に光重合されているか。
咬合力が過剰に集中していないか。
これらの総合結果として、治療が成立します。

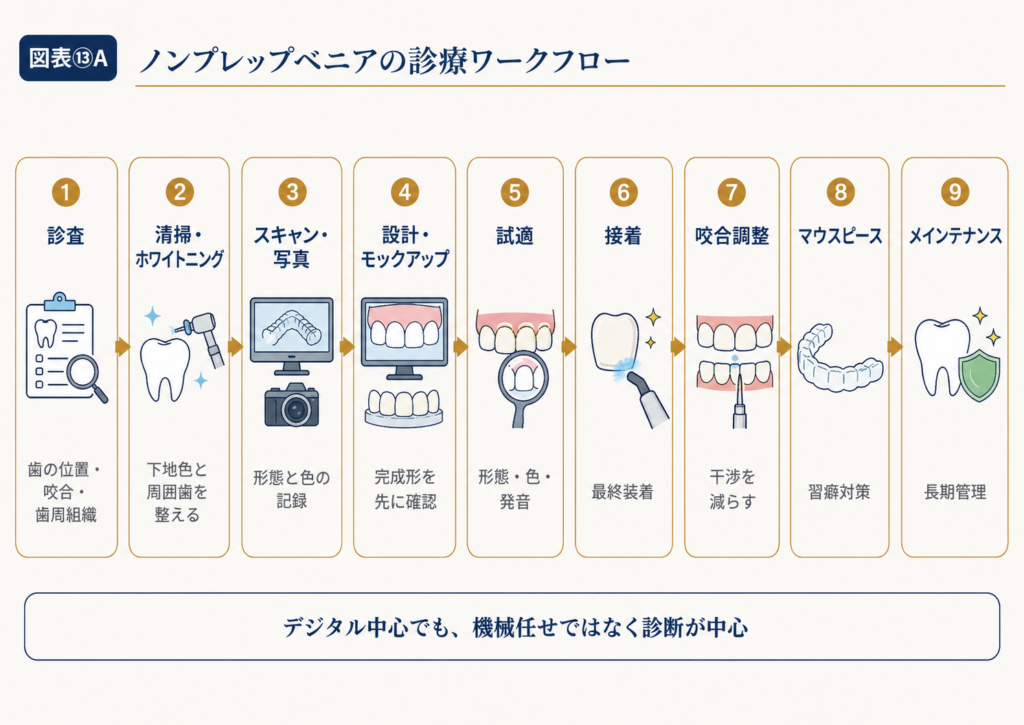

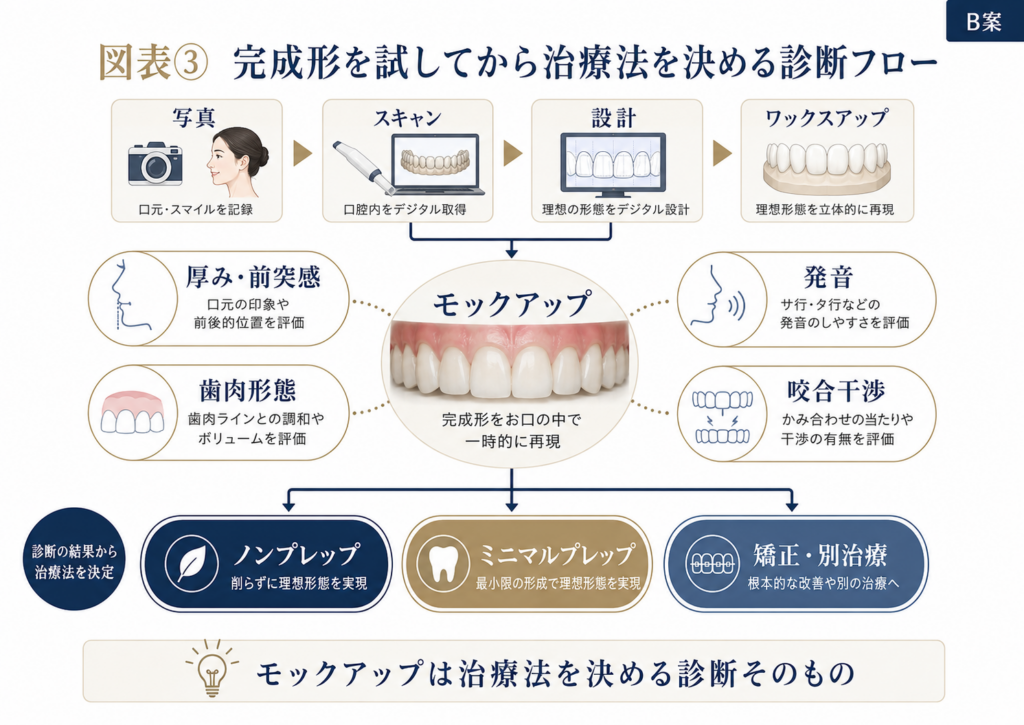

まず完成形を口腔内で試してから、削るか削らないかを決める
ノンプレップベニアが成立するかどうかは、治療前の歯を目で見ただけで決められるとは限りません。
歯が小さい、隙間がある、少し短いというだけで、すぐに「削らずにできます」と判断するべきではありません。
まず、セラミックを装着した後の完成形を、診断用ワックスアップやデジタル設計で作ります。
必要に応じて、その形をモックアップとして実際の口腔内へ再現します。
モックアップは、最終的な歯の形を仮の材料で口腔内へ再現し、見た目や機能を治療前に確認する方法です。
そこで確認するのは、正面から見た歯の形だけではありません。
歯が前へ出すぎて見えないか
足し算で歯を作るノンプレップベニアでは、唇側への厚みが増えます。
わずかな厚みでも、もともとの歯が前へ出ている場合は、口元の突出感が増すことがあります。
写真や模型だけではなく、実際に口腔内へモックアップを入れ、正面、斜め、横顔、唇を閉じた状態まで確認します。
切縁を伸ばして発音へ影響しないか
前歯の長さや舌側形態が変わると、サ行、タ行、ラ行などの発音へ影響することがあります。
切縁を延長する場合には、見た目だけでなく、実際に話してもらい、舌との関係を確認します。
前方・側方運動で干渉しないか
モックアップを入れた状態で、上下の歯を噛み合わせるだけでは不十分です。
下顎を前方、右側方、左側方へ動かし、追加した部分へ過剰な力が加わらないかを確認します。
歯頸部が厚くなりすぎないか
歯肉付近の輪郭が厚くなると、歯が大きく見えるだけでなく、プラークが停滞しやすくなります。
モックアップの段階で、歯ブラシやフロスが使える形態か、歯肉を圧迫していないかを確認します。
患者さんが実際の大きさを受け入れられるか
デジタル画面上で見る歯と、口腔内に存在する立体物は印象が異なります。
治療前にモックアップを確認することで、
- 思ったより歯が長い
- 幅が広く感じる
- 白さのイメージが違う
- 前へ出たように感じる
といった希望との差を、セラミックを接着する前に修正できます。
モックアップを入れた段階で、歯が厚すぎる、前へ出すぎる、発音しにくい、咬合干渉を避けられないと分かれば、その症例は完全なノンプレップには向いていません。
反対に、足し算だけで自然な形態と機能を再現できれば、歯を削る理由はありません。
ノンプレップとは、治療前から「絶対に削らない」と決めることではありません。完成形を試し、削らずに成立することを確認した結果です。
当院で100枚以上を装着して分かったこと
当院におけるノンプレップベニアの経過を、2026年7月時点で整理します。
2024年10月7日に導入し、2025年10月6日までの初年度で20症例以上、100枚以上を装着しました。
最も多いのは上顎前歯6本を治療する症例ですが、最近では中切歯2本、側切歯2本など、少数歯のみを治療する相談も増えています。
現時点で最長経過は約2年です。
すべての修復物が現在も機能しており、チッピングと破折は経験していません。
一方、2症例では脱離が起き、再装着を行っています。

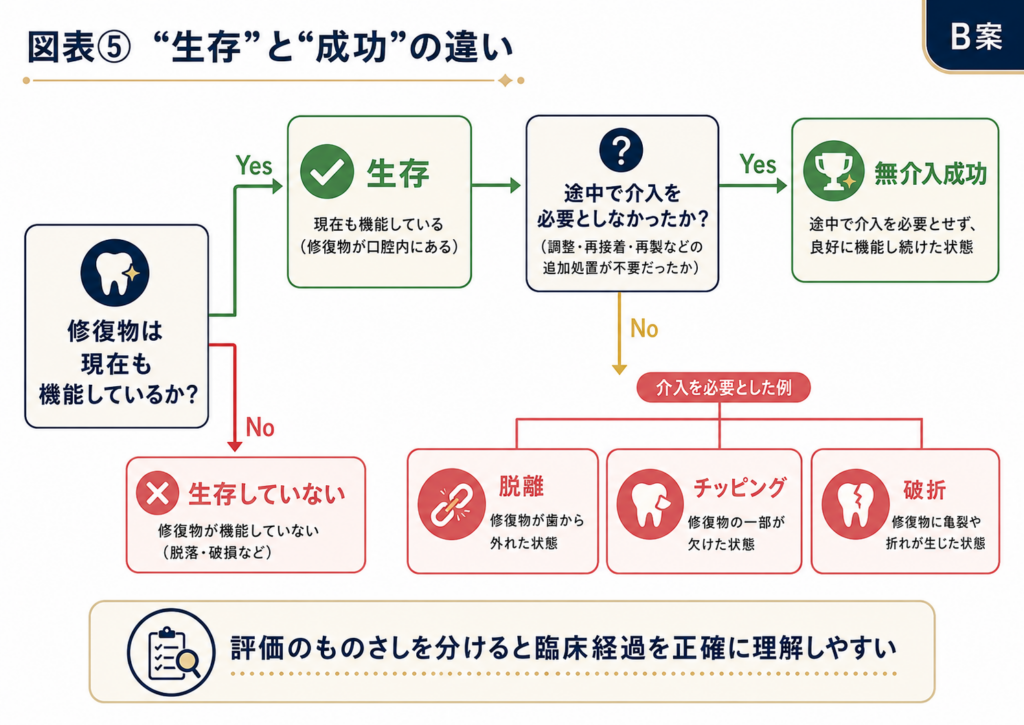

「現在すべて機能している」と「問題が一度もなかった」は違う
すべてのノンプレップベニアが現在も口腔内で機能しているため、「生存」という意味では100％です。
しかし、2症例では脱離が起き、再装着という介入を行っています。
したがって、「成功率100％」「一度も問題が起きなかった」と表現するのは正確ではありません。
臨床研究でも、ベニアが口腔内に残っていれば「生存」と扱われることがあります。
一方、再接着、研磨、小さな補修、辺縁処置などが必要になれば、「無介入での成功」には含めないことがあります。
この違いは重要です。
修復物が現在も使用できていることと、途中で一度も処置を必要としなかったことは同じではありません。
最も驚いたのは、想像以上に割れなかったこと
ノンプレップベニアを導入する前、私が最も心配していたのは破折でした。
薄いセラミックですから、治療後にチッピングや破折が頻発する可能性を考えていました。
しかし、100枚以上を経験した現時点で、当院ではチッピングも破折も一度も起きていません。
率直に言えば、導入前に想像していた以上に割れませんでした。
もちろん、これは当院における約2年までの臨床経験です。
今後5年、10年と経過すれば、破折やチッピングが起きる可能性はあります。
すべての歯科医院、すべての患者さんで同じ結果になるとも限りません。
それでも、「薄いからすぐ割れる」という先入観だけで、この治療を否定することはできないと実感しています。
接着前の薄いセラミックと、接着後のベニアは同じものではない
ノンプレップベニアが口腔内で割れにくいことと、接着前の薄いセラミックを乱雑に扱ってよいことは別問題です。
極薄のセラミックは、製作、輸送、試適、洗浄、位置合わせの段階では非常に繊細です。
接着前のセラミック単体には、歯による裏打ちがありません。
局所的に強い力を加えれば、たわんだり、亀裂が入ったり、破折したりする可能性があります。
一方、適切に処理したエナメル質へレジンセメントで接着すると、
- エナメル質
- 接着材
- レジンセメント
- セラミック
が一体化した複合体として機能します。
そのため、接着後の臨床的な挙動を、接着前のセラミック単体の薄さだけから予測することはできません。
しかし、試適時のたわみ、装着方向のずれ、無理な圧接、内面への傷は、接着前の破折だけでなく、接着後の亀裂の起点になる可能性があります。
ノンプレップベニアが割れにくい治療であるからこそ、歯へ接着して一体化するまでの取り扱いには、非常に慎重な操作が必要です。
海外研究ではノンプレップベニアはどこまで残っているのか
海外では、ノンプレップ、プレップレス、超薄型セラミックベニアについて、複数の臨床研究が報告されています。
ノンプレップ専用プロトコルを使用した臨床研究では、平均約43か月の追跡で97％を超える生存率が報告されました。
修復不能な破折だけでなく、小さなチッピング、辺縁着色、再介入まで含めて評価すると成功率は低くなりますが、それでも中期的な成績は良好でした。
通常形成のベニアと、ノンプレップ／ミニマルプレップベニアを平均約9年間比較した研究でも、保存的なベニア群は良好な生存、審美、歯周組織の結果を示しています。
801枚の超薄型セラミックベニアを扱った臨床コホートでも、良好な長期経過が報告されています。
さらに近年では、透光性の高い5Y-TZPジルコニアを使用した超薄型ノンプレップベニア201枚を2年間追跡した研究で、99％を超える生存率が報告されました。
ただし、これらの数字には注意が必要です。
良好な研究の多くでは、活動性歯周病がない、清掃状態が良好である、強いブラキシズムがない、接着面に十分なエナメル質がある、唇側に大きな既存修復物がない、咬合条件が許容範囲にあるといった条件が設けられています。
つまり、ノンプレップベニアという名称そのものが、魔法のように長持ちしたわけではありません。
長持ちしやすい症例を選び、エナメル質へ正しく接着し、咬合とメインテナンスを管理した結果として、良好な臨床成績が得られている。
そう理解すべきです。
ノンプレップの方が通常型より必ず優れているわけではない
一部のレビューでは、ノンプレップベニアが通常型ベニアより高い生存率を示したとまとめられています。
しかし、採用された研究数は少なく、完全な無形成とミニマルプレップを同一群にまとめた研究もあります。
セラミック材料、厚み、術者、接着方法、咬合条件、評価基準も統一されていません。
したがって、
ノンプレップベニアは通常型ラミネートベニアより優れている
と一般化するのは早計です。
正確には、
エナメル質を多く保存し、厳格に症例を選んだ保存的ベニアには、良好な臨床成績が報告されている
というところまでです。
長持ちの理由は「薄いから」ではなく、エナメル質を残せるから
ノンプレップベニアの最大の価値は、セラミックが薄いことではありません。
健全なエナメル質を接着面として残しやすいことです。
エナメル質は接着修復にとって安定した基盤である
エナメル質は無機質の割合が高く、リン酸処理によって微細な凹凸を形成し、レジンを強固に接着させることができます。
一方、象牙質には水分、コラーゲン、象牙細管が存在します。
現在の象牙質接着システムは大きく進歩していますが、長期的な安定性や技術的な許容範囲という点では、健全エナメル質への接着が依然として有利です。
近年のシステマティックレビューでも、エナメル質へ接着したセラミックベニアは、象牙質が多く露出した症例や、既存のコンポジットレジンへ接着した症例より良好な成功率を示しています。
ノンプレップベニアが長持ちしやすい可能性があるのは、薄いセラミックに特殊な力があるからではありません。長期的に信頼しやすいエナメル質を、接着面として最大限残せるからです。

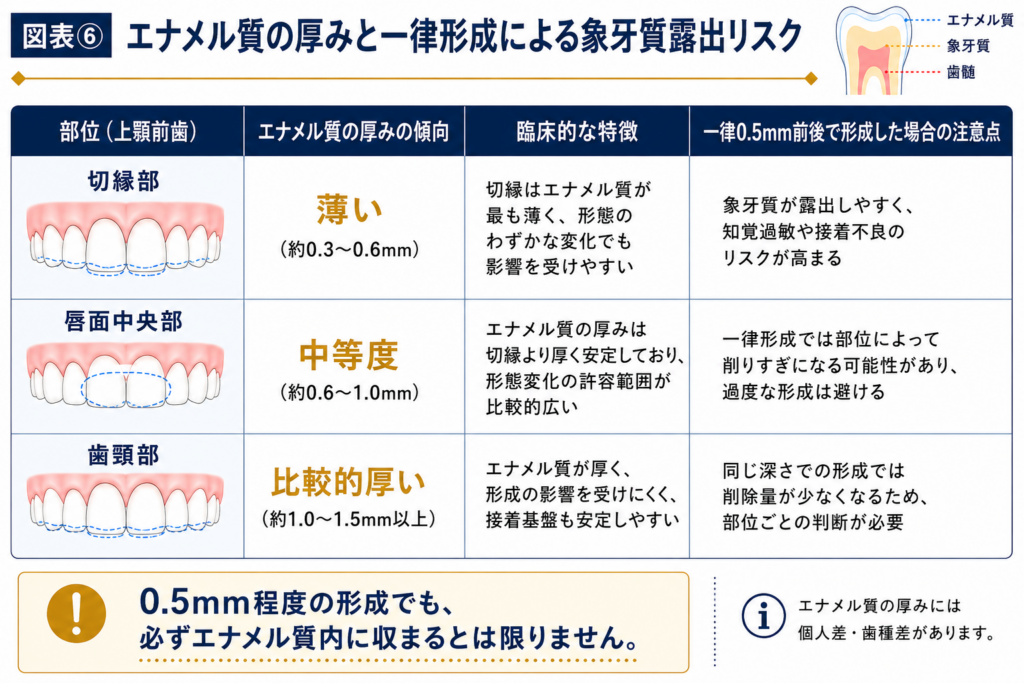

0.5mm程度なら必ずエナメル質内に収まるわけではない
「ラミネートベニアは0.3～0.5mmしか削らないから、エナメル質しか削っていない」と説明されることがあります。
しかし、エナメル質の厚みは均一ではありません。
同じ上顎中切歯でも、歯頸部は薄く、切縁側は比較的厚いという違いがあります。
近心と遠心でも異なり、歯の大きさや形、加齢、咬耗によっても変化します。
抜去した上顎中切歯を、唇側0.6mm、歯頸部0.3mmで形成した顕微鏡研究では、形成面のおよそ30％で象牙質が露出しました。
この研究は実験室内の研究であり、すべての患者さんで同じ割合になるわけではありません。
それでも、「0.5mm程度なら絶対にエナメル質内」と簡単には断言できないことを示しています。
それでも「削らない方が常に強い」とは限らない
エナメル質を残すことは重要です。
しかし、エナメル質を保存することと、いかなる状況でも完全無形成にすることは同義ではありません。
実験室内の研究では、完全無形成よりも、エナメル質内で0.3mm程度形成した群の方が高い破折抵抗を示した報告があります。
考えられる理由としては、セラミックの均一な厚みを確保しやすくなること、内部適合を改善しやすくなること、過豊隆を回避できること、装着方向を確保できること、セメント層を均一化できることなどが挙げられます。
ただし、このような研究の多くは抜去歯や人工支台歯を用いた実験です。
実験室で高い破壊荷重を示したからといって、臨床で必ず長持ちするとは限りません。
一方、臨床研究ではノンプレップ群が良好な結果を示した報告もあります。
これらは矛盾しているように見えますが、実際には見ているものが違います。
実験室研究は、材料や形態が壊れるまで力を加え、機械的な強さを比較します。
臨床研究は、症例選択、接着、咬合、清掃、メインテナンスなどを含めた治療全体の結果を見ています。
だからこそ臨床では、
完全無形成が正しいのか、0.3mm形成が正しいのか
という二者択一にはなりません。
患者さんごと、歯ごと、さらに同じ1本の歯でも部位ごとに考える必要があります。

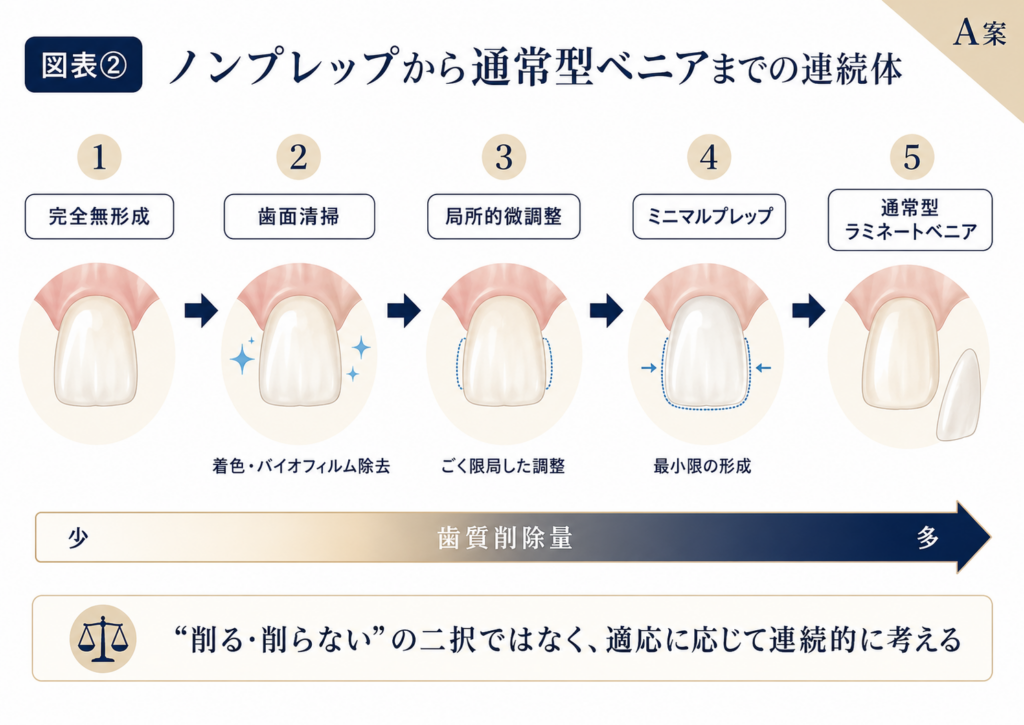

ノンプレップか通常型かという二択ではない
2025年に国内で発表された前歯部ラミネートベニアの分類では、ベニアをアディショナル／ノンプレップ、Short Wrap、Medium Wrap、Long Wrap、Full Wrap、Palatal Laminate Veneer、Sandwich Veneerという連続した設計として整理しています。
これは国際的に統一された公式分類ではなく、著者による提案です。
しかし、ベニア治療を「削る・削らない」の二択ではなく、どの歯面をどこまで覆うのかという連続体で考える点には、大きな臨床的価値があります。
例えば同じ歯でも、歯頸部のブラックトライアングルを閉じるために隣接面側へやや深く回り込み、コンタクト付近ではエナメル質を保存するため短く終えることがあります。
同じ患者さんの上顎前歯6本でも、ある歯は完全なノンプレップ、ある歯は鋭角のみを丸める、ある歯は局所的なミニマルプレップ、ある歯は通常型ベニアという使い分けがあり得ます。
私は患者さんを「ノンプレップ症例」「通常型症例」と大きく二分しているわけではありません。
1本ごとに、必要なら歯面ごとに判断しています。
私が材料より重視しているのは咬合である
ノンプレップベニアを100枚以上装着した現在、私が最も重要だと考えているのは咬合です。
リチウムジシリケートか、ジルコニアか。
どの接着材を使うか。
もちろん、これらも重要です。
しかし、材料選択と接着操作が適切でも、咬合が悪ければ脱離や破折のリスクは高まります。
脱離した2症例から学んだこと
当院では、これまでに2症例で脱離を経験しました。
再装着を行いましたが、それだけでは終わらせませんでした。
咬合接触を再評価し、前方運動と側方運動を確認し、過剰な接触を調整しました。
さらに、クレンチングや歯ぎしりの影響を考え、マウスピースを使用しました。
その後、現時点では再脱離していません。
脱離の原因を一つに断定することはできません。
接着時のわずかな汚染、歯面処理、セラミック内面処理、装着時の圧接、セメント層など、複数の要因が関係している可能性があります。
それでも、2症例の経過から、私が最も疑っているのは咬合と患者さんの習癖です。
再接着だけでなく、咬合調整とマウスピースを行った後に再脱離が起きていないためです。

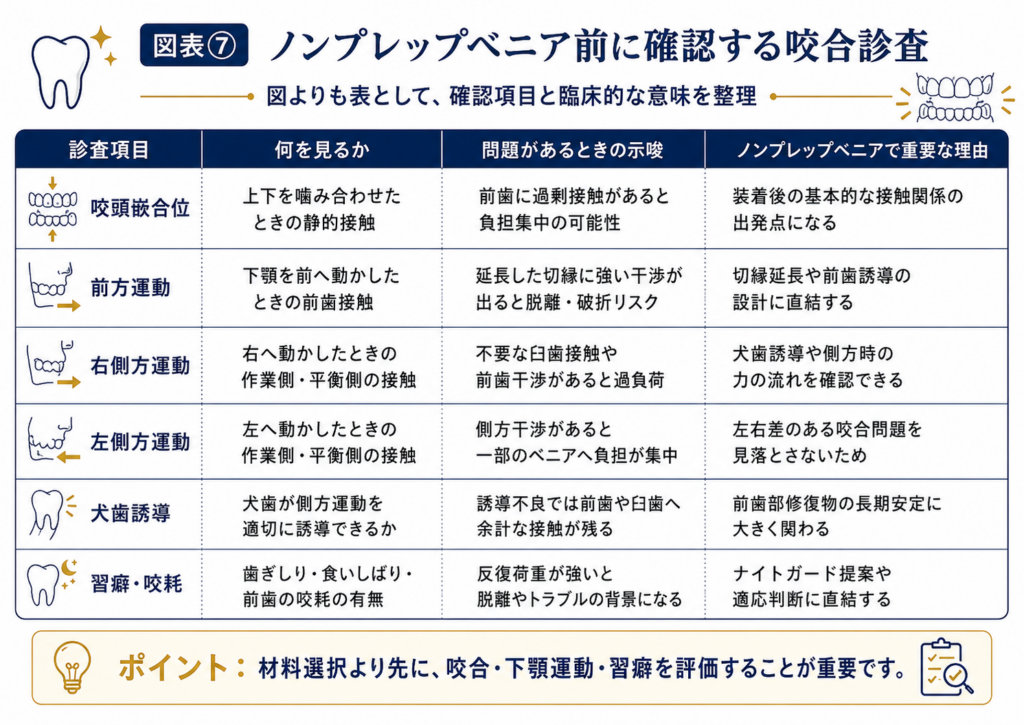

咬合力は静止した一点にだけ加わるわけではない
通常の咬合紙で確認できるのは、主に上下の歯を噛み合わせたときの接触です。
しかし、日常生活では下顎は前後左右に動きます。
そのため確認するべきなのは、上下を噛み合わせた位置だけではありません。
前方運動、右側方運動、左側方運動、犬歯誘導、前歯誘導、臼歯部の離開、発音時の接触なども評価します。
切縁を延長する場合、正面から見た歯の長さだけを決めても意味がありません。
下顎を前方へ動かしたとき、延長した切縁にどの方向から力が加わるのか。
側方運動時に、犬歯や側切歯へどのような力がかかるのか。
その力をベニアが受けてもよいのか。
そこまで評価する必要があります。
どう伸ばしても干渉するなら適応外
当院では、切縁を伸ばしても咬合に干渉しない範囲でノンプレップベニアを行います。
逆に、どのように形を作っても干渉を避けられない場合は適応外です。
分かりやすい例が反対咬合です。
上顎前歯を唇側や切縁側へ追加すると、下顎前歯と強く接触する症例では、ノンプレップベニアだけで解決できません。
矯正治療、咬合再構成、場合によっては別の補綴設計が必要です。
臼歯で噛めない状態のまま、前歯だけを治すことはできない
実際に、臼歯部の咬合支持が十分にない状態で、前歯へノンプレップベニアを希望された患者さんがいました。
しかし、その状態では前歯だけを治療することはできないと説明しました。
臼歯部で咬合力を支えられなければ、前歯部への負担が増えます。
見た目だけを改善しても、機能的には不安定な状態が残ります。
その状態で薄いセラミックを前歯へ接着すれば、脱離や破折だけでなく、歯そのものへの過剰な負担も問題になります。
ノンプレップベニアは、前歯だけを白く並べる装飾ではありません。
前歯の治療であっても、臼歯部を含む口腔全体の咬合を診なければならない。
これは、実際に治療を続けて強く感じていることです。
オープンバイトにも使えるが、見た目だけで閉じてはいけない
ノンプレップベニアは、症例を選べば、軽度のオープンバイトや切縁の不足を改善できることがあります。
当院でも、オープンバイトを審美的に改善した経験があります。
しかし、上下前歯の隙間をセラミックで埋めればよいわけではありません。
オープンバイトの原因には、骨格、舌癖、口呼吸、臼歯部の咬合高径、歯の位置、下顎位、咬耗、矯正後の後戻りなどが関係します。
原因を評価せず、上顎前歯の切縁を長くして隙間を閉じると、過剰な咬合接触や発音障害を起こす可能性があります。
国内では、軽度骨格性Ⅱ級開咬に対し、咬合調整、限局矯正、プロビジョナルレストレーション、口蓋側・唇側のノンプレップベニア、スプリントなどを組み合わせ、8年間の安定を報告した症例があります。
この症例が示しているのは、ノンプレップベニア単独の優位性ではありません。
咬合を診断し、矯正や咬合調整と組み合わせたうえで、必要な場所へ必要な量だけセラミックを追加したことに意味があります。
ナイトガードは「念のため」の付属品ではない
クレンチングやブラキシズムが疑われる患者さんには、ナイトガード、いわゆるマウスピースを積極的に勧めています。
セラミックが硬ければ、歯ぎしりに耐えられると考える方がいます。
しかし、硬い材料であっても、繰り返し同じ場所へ力が加われば、接着界面、セラミック、対合歯のいずれかに負担が蓄積します。
ブラキシズムのある患者さんでは、ベニアの破折や脱離リスクが高まるという報告があります。
また、治療前から前歯の咬耗が強い患者さんでは、超薄型ベニアの破折やチッピングが増えた研究もあります。
ナイトガードの目的は、単にセラミックを傷から守ることではありません。
特定部位への力の集中を分散し、歯ぎしりによる反復荷重を管理し、天然歯とセラミックの咬耗を観察するための装置でもあります。
患者さんが実際に使用しているか、穴が開いていないか、特定部位だけ強く摩耗していないかを、メインテナンス時に確認する必要があります。
装着後のメインテナンスで確認すること
ノンプレップベニアは、装着した時点で治療が終わるわけではありません。
装着直後に適切だった咬合や歯肉の状態が、何年間も自動的に維持されるとは限りません。
天然歯の移動、咬耗、歯周組織の変化、他の歯の治療、生活習慣の変化などによって、口腔内の状態は変わります。
メインテナンスでは、通常の虫歯・歯周病の確認に加え、次のような項目を評価します。
セラミックの状態
破折、チッピング、微細な亀裂、表面の粗さ、光沢低下、摩耗などを確認します。
表面が粗くなっている場合は、再研磨が必要になることがあります。
接着界面と辺縁
脱離の兆候、辺縁着色、段差、レジンセメントの摩耗、隣接面コンタクトなどを確認します。
歯肉
腫れ、出血、歯肉退縮、プラークの停滞、フロスの通過状態を確認します。
歯肉炎が見られる場合は、ブラッシングだけでなく、修復物の輪郭や余剰セメントの有無も再評価します。
咬合
上下を噛み合わせた接触だけでなく、前方・側方運動時の干渉を確認します。
天然歯の咬耗や歯の移動によって、以前は接触していなかった場所へ新たな力が加わることがあります。
ナイトガード
ナイトガードの特定部位だけが強く削れていないか、穴が開いていないかを確認します。
患者さんが自覚していないクレンチングや歯ぎしりの手掛かりになることがあります。
メインテナンスの間隔は、すべての患者さんで同じではありません。
歯周病リスク、虫歯リスク、咬合条件、ブラキシズム、清掃状態などに応じて設定します。

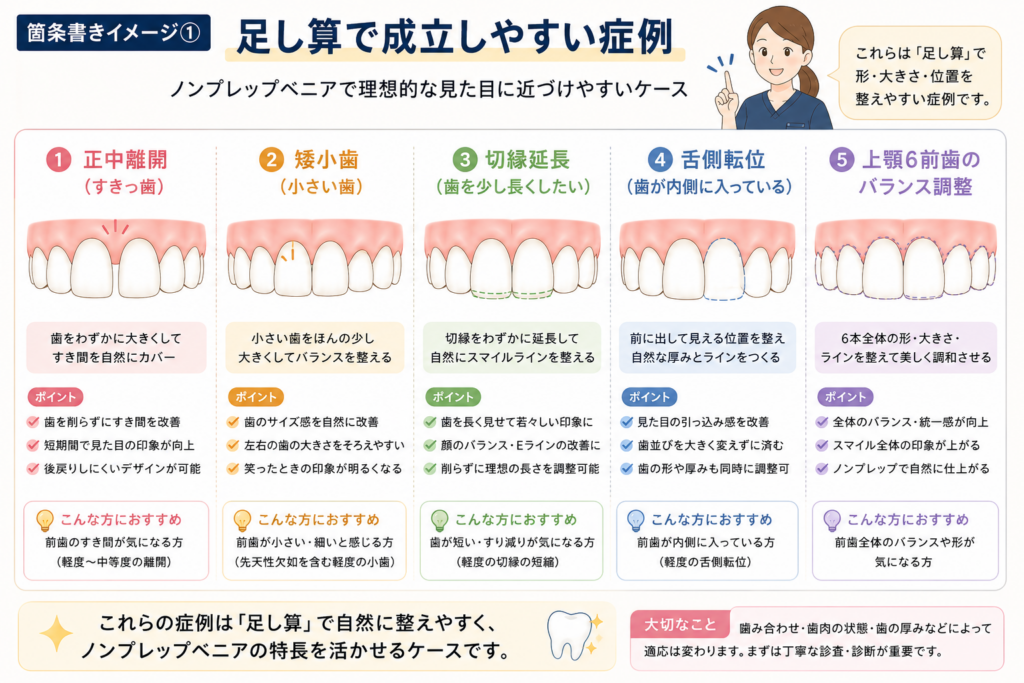

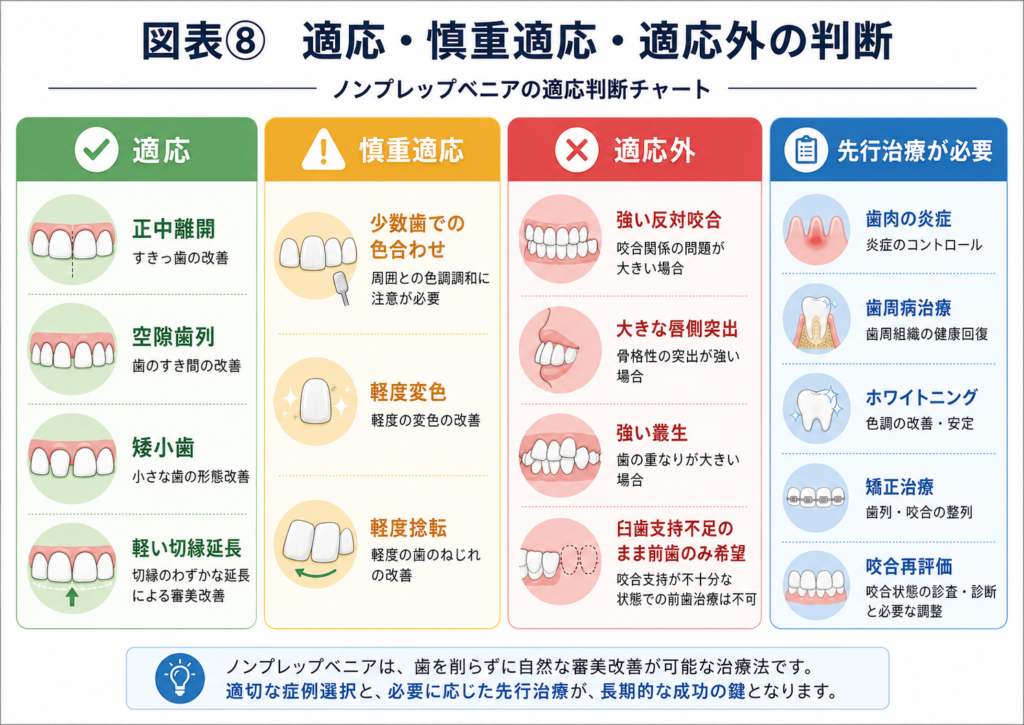

ノンプレップベニアが向いている症例
ノンプレップベニアが最も成立しやすいのは、足し算によって改善できる症例です。
歯を小さくする必要がなく、足りない幅、長さ、厚みを追加することで自然な形態になる場合です。
正中離開・空隙歯列
正中離開や空隙歯列は、ノンプレップベニアの代表的な適応です。
歯と歯の間に隙間があるため、セラミックを追加して歯冠幅径を広げることができます。
エナメル質を広く残しやすく、接着面積を確保しやすいことも利点です。
ただし、空隙が大きい場合、1本の歯だけを横へ広げると不自然な歯冠比率になります。
また、セラミックが歯面から大きく張り出し、エナメル質に支持されない部分が増えると、曲げ応力が集中する可能性があります。
何本へ空隙を分配するのか。
中切歯と側切歯の幅径比をどうするのか。
正中線、歯冠の長さ、ブラックトライアングル、隣接面コンタクトの位置をどう設定するのか。
これらをまとめて設計します。
矮小歯・小さい側切歯
上顎側切歯が小さい矮小歯も、足し算で改善しやすい症例です。
隣在歯との幅、長さ、唇側の豊隆、切縁の位置を整えることで、歯列全体の調和を改善できます。
ただし、2本だけを治療する場合は、周囲の天然歯へ色、透明感、表面性状を合わせる難易度が高くなります。
多数歯を同じ明るさへそろえるより、天然歯1本の微妙な色調へセラミック1本を溶け込ませる方が難しいこともあります。
切縁延長
咬耗した切縁、左右で長さの異なる前歯、スマイルラインから短く見える歯などでは、切縁を追加できます。
ただし、先ほど述べたように咬合評価が必須です。
正面写真だけで延長量を決めず、発音と下顎運動を含めて確認します。
舌側へ位置する歯
歯がやや舌側へ位置し、唇側へ適度な厚みを追加することで歯列へ調和する場合も適応になります。
ただし、強い捻転や歯根位置の問題がある場合は、矯正治療の方が合理的です。
上顎前歯6本
当院で最も多いのは、上顎前歯6本を治療するケースです。
中切歯から犬歯までを一体として設計できるため、歯の長さ、幅、左右対称性、正中、スマイルアーク、犬歯までの連続性、色調、表面性状を総合的に整えられます。
最近では、中切歯2本、側切歯2本といった少数歯の相談も増えています。
少数歯には歯質保存という大きな利点がありますが、色を周囲へ合わせる技術がより重要になります。
依頼されてもノンプレップベニアを勧めない症例
ノンプレップベニアを提供している歯科医院だからこそ、行わない判断が必要です。
「歯を削りたくない」という患者さんの希望があることと、ノンプレップベニアが医学的に適していることは同じではありません。
臼歯部の咬合支持がない
前述したように、奥歯で咬合力を支えられない状態では、前歯への負担が増えます。
まず臼歯部の治療、咬合再建、欠損補綴などを検討します。
どの形態でも咬合干渉を避けられない
反対咬合、強い切端咬合、極端に少ないオーバージェットなどでは、セラミックを追加する空間がありません。
矯正治療などを先行しなければ適応にならないことがあります。
すでに唇側へ突出している
唇側へ出ている歯へ、さらにセラミックを足せば、歯はもっと前へ出ます。
歯だけでなく口元の突出感が増し、不自然になることがあります。
わずか0点数mmの厚みであっても、これ以上前へ出したくない症例では、ミニマルプレップや矯正治療を検討します。
強い捻転・叢生
セラミックを厚くして見かけ上整えると、一方向からはきれいに見えても、隣接面や歯頸部の形態が不自然になることがあります。
矯正で歯の位置を整えてから、必要な部分だけベニアで補う方が低侵襲になる場合があります。
大きな既存レジン修復がある
ノンプレップベニアの利点は、健全なエナメル質へ接着できることです。
唇側面の大部分が古いコンポジットレジンで覆われていれば、実際の接着基盤はエナメル質ではありません。
既存修復物の範囲、劣化、接着状態を評価し、必要なら修復物の除去や別の形成設計を検討します。
歯肉が腫れている
歯肉炎や歯周病がある状態で、ノンプレップベニアを装着することはできません。
実際に、歯肉が腫れた状態で治療を希望された患者さんへ、まず腫れを治めなければ治療できないと説明したことがあります。
ベニアは歯肉付近の形態へ影響します。
歯肉が腫れた状態でスキャンや設計を行えば、炎症が改善した後に歯肉の位置が変わり、辺縁との関係が崩れることがあります。
出血や歯肉溝浸出液があると、接着操作にも不利です。
治療前に、歯石除去、バイオフィルム除去、ブラッシング改善、歯周病治療、歯肉出血の改善が必要です。
メインテナンスを受けられない
ノンプレップベニアは装着して終わりではありません。
辺縁、接着界面、咬合、ナイトガード、歯肉、着色、清掃状態を継続的に確認します。
「一度付けたら、今後は歯科医院へ通いたくない」という場合は、長期管理の前提が成り立ちません。

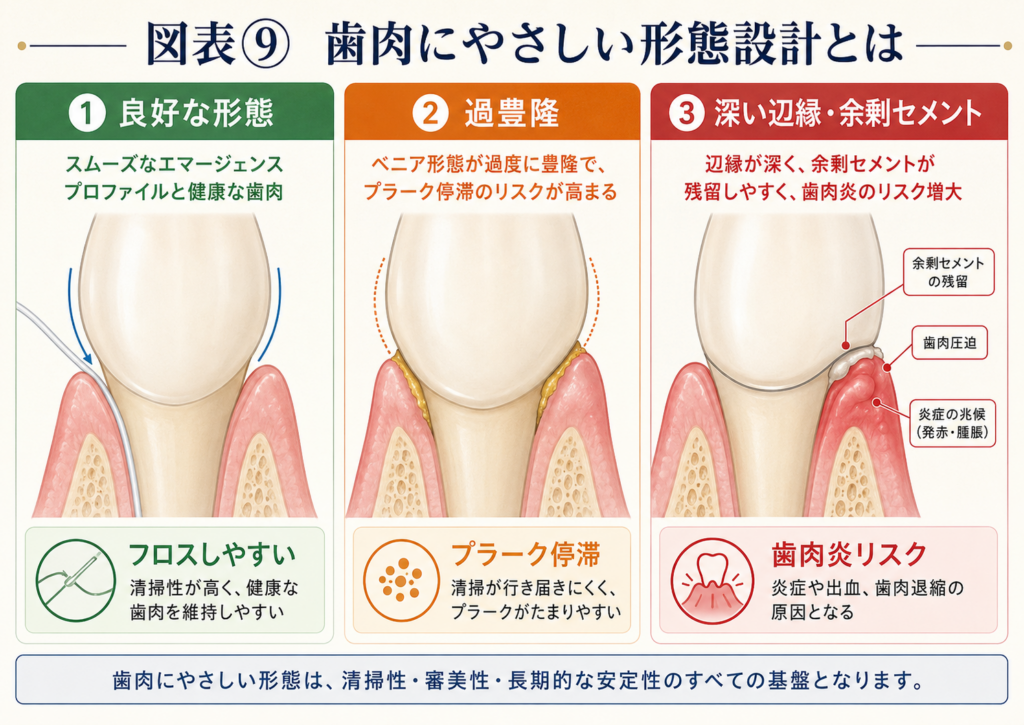

ノンプレップだから歯肉に優しいとは限らない
歯を削らないため、ノンプレップベニアは生物学的に優しい治療だと説明されます。
確かに、歯質削除や歯髄刺激を避けられることは大きな利点です。
しかし、歯肉への影響は「削ったかどうか」だけでは決まりません。
ノンプレップベニアは、歯の外側へ材料を追加します。
設計が悪ければ、歯頸部が厚くなる、エマージェンスプロファイルが不自然になる、清掃器具が入りにくくなる、隣接面コンタクトが広くなる、余剰セメントが残る、歯肉縁へ段差ができるといった問題が生じます。
これらはプラークの停滞、歯肉炎、出血、歯肉退縮につながり得ます。
一方、適切な形態、辺縁適合、研磨、余剰セメント除去、清掃指導、メインテナンスが行われたノンプレップベニアでは、良好な歯周組織の経過も報告されています。
つまり、
ノンプレップだから歯肉に必ず優しい
ノンプレップだから必ず過豊隆になる
のどちらも正確ではありません。
歯の位置と完成形を見て、足し算だけで清掃可能な輪郭を作れるかを判断することが重要です。
辺縁を歯肉の中へ隠せばよいわけではない
審美修復では、セラミックと歯の境界を見えにくくするため、辺縁を歯肉縁下へ入れたくなることがあります。
しかし、審美上の理由だけで、ノンプレップベニアの辺縁を深く歯肉縁下へ置くべきではありません。
深い辺縁は、防湿、接着操作、余剰セメント除去、研磨、フロス、メインテナンスを難しくします。
可能な症例では、清掃しやすく、歯科医師が辺縁を確認・研磨できる位置へ設定する方が、生物学的にも管理しやすくなります。
ノンプレップベニアでは、明確なフィニッシュラインを形成しない場合があります。
その際には、天然歯の最大豊隆部、装着方向、歯頸部の厚みを考慮し、セラミックから天然歯へ滑らかに移行する形態を作る必要があります。
重要なのは、境界を隠すことではありません。
天然歯に近いエマージェンスプロファイルを作り、歯肉を圧迫せず、患者さんが清掃できること。
これが重要です。
「可逆的」「元に戻せる」という説明には慎重であるべき
ノンプレップベニアは歯を形成しないため、「いつでも外して元通りにできる」と説明されることがあります。
私は、この表現には慎重であるべきだと考えています。
歯質形成をしていなければ、通常型ラミネートベニアより天然歯を温存しやすく、将来の治療選択肢を残しやすいことは確かです。
しかし、強固に接着した薄いセラミックを安全に除去することは、簡単な作業ではありません。
セラミックとエナメル質の境界を識別し、接着材を除去し、エナメル質を傷つけないように処置し、除去後の表面を研磨し、必要なら再接着や新しい修復を検討します。
レーザーを用いたベニア除去についても研究されていますが、すべての材料、厚み、セメントで同じように除去できるわけではなく、すべての歯科医院で対応できるわけでもありません。
したがって、
通常型ラミネートベニアより歯を温存しやすく、将来の治療選択肢を残しやすい。しかし、簡単に完全な治療前の状態へ戻せることを保証する治療ではない。
と説明するのが適切です。

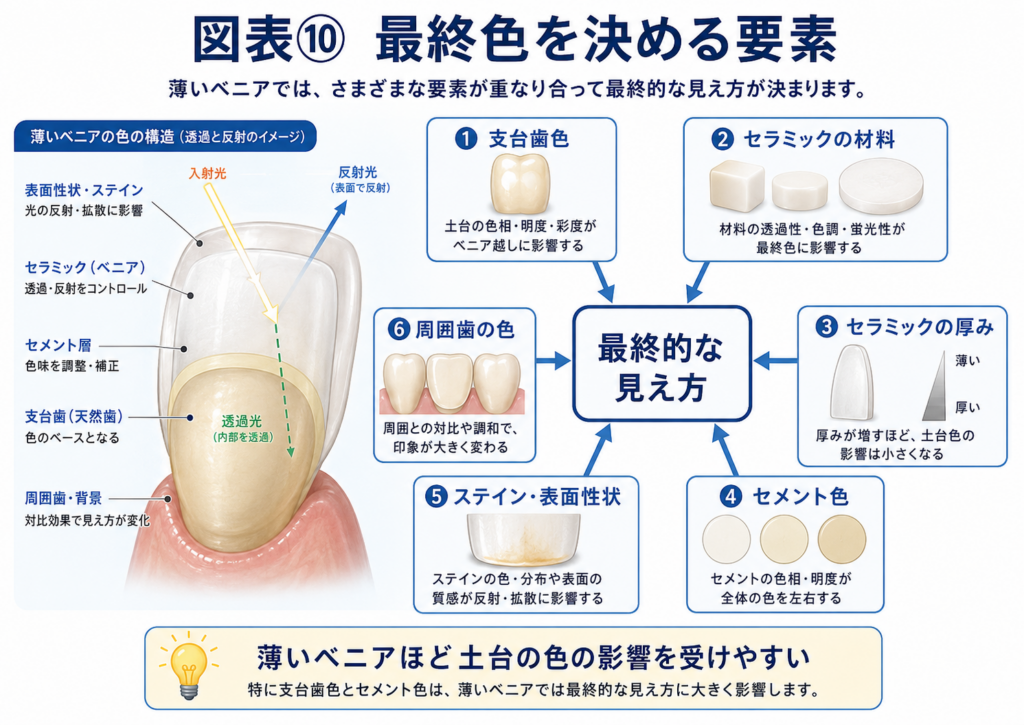

薄いベニアの色は、セラミックだけでは決まらない
ノンプレップベニアでは、セラミックが非常に薄くなるため、元の歯の色が最終色へ大きく影響します。
最終的な色は、支台歯となる天然歯の色、セラミックの材料と厚み、透明度・不透明度、レジンセメントの色と厚み、ステインや表面性状、周囲の歯の色の組み合わせで決まります。
試適時に支台歯色を計算する
ノンプレップベニアの試適では、単体のセラミックだけを見て「白い」「暗い」と判断しても意味がありません。
口腔内へ置くと、元の歯の色が透過し、見え方が変わります。
そのため、支台歯色、予定するセメント色、セラミックの透明度、周囲歯、唇の色、照明条件を合わせて確認します。
薄いベニアであることを前提に、土台の色を計算してセラミックの色を作る必要があります。
当院では、口腔内写真の送付を必須にしています。
単にシェード番号を歯科技工士へ伝えるだけでは不十分です。
正面写真、スマイル、左右斜め、シェードガイドを歯と同一平面へ置いた写真などから、明度、彩度、透明感、白斑、切縁の特徴を伝えます。
色合わせについては、患者さん向けのセラミック・ジルコニアの色合わせの記事でも詳しく説明しています。
ステインは「汚れ」ではなく天然歯らしさを作る情報
天然歯は、単色の白い板ではありません。
切縁は透明感があり、歯冠中央部と歯頸部では色が異なり、白斑や微細な色調差、表面の凹凸があります。
ステインや表面性状の付与によって、切縁の透明感、内部の濃淡、白斑、微細な亀裂様模様、天然歯らしい反射を再現します。
私は、自然な見た目を作るためには、ステインやキャラクタライズが非常に重要だと考えています。
ただし、患者さんによっては「天然歯らしい色ムラは必要ない」「均一な白にしてほしい」と希望されます。
その場合は、ステインを減らす、あるいは付与しないこともあります。
審美治療において、自然さが唯一の正解ではありません。
患者さんが求める審美像を確認したうえで、医学的に成立する範囲で設計します。
なぜノンプレップベニアの前にホワイトニングを勧めるのか
「ベニアを付けるなら、ホワイトニングをする必要はないのでは」と質問されることがあります。
しかし、薄いノンプレップベニアでは、ホワイトニングを先に行うことに大きな意味があります。
ベニアの下になる歯を明るくできる
元の歯が明るくなれば、薄いセラミックを通して暗い色が透けにくくなります。
遮蔽性の高い不透明な材料を使わなくても、明るく自然な仕上がりを作りやすくなります。
周囲の天然歯も明るくできる
2本や4本だけベニアを行う場合、周囲の天然歯が暗いままでは、ベニアだけが白く浮くことがあります。
先に周囲の歯をホワイトニングすれば、ベニアの色と天然歯の色を調和させやすくなります。
必要なベニアの本数を減らせる場合がある
色を改善するためだけにベニアを考えていた歯が、ホワイトニングで十分に改善すれば、形を変える必要のない歯は治療しなくて済むかもしれません。
歯を削らない治療を考えるのであれば、ベニアを増やす前に、さらに低侵襲な方法であるホワイトニングを検討することは合理的です。
そのため当院では、清掃を行い、必要に応じてホワイトニングを行い、色が安定してから最終的なシェード設計をすることを勧めています。
下地となる歯と周囲の歯を同時に明るくできるため、一石二鳥です。
強い変色は、薄いセラミックだけでは隠しにくい
薄いセラミックでは、支台歯色の影響が大きくなります。
研究でも、セラミックが薄くなるほど、元の歯の色が最終色へ強く影響することが示されています。
レジンセメントの色である程度調整することはできます。
しかし、セメントの色だけで強い変色を完全に隠せるわけではありません。
変色を遮蔽するためには、セラミックを厚くする、不透明度の高い材料を選ぶ、遮蔽性の高い層を使用するといった対応が必要です。
しかし、セラミックを厚くすれば過豊隆になりやすくなります。
不透明度を上げれば、透明感が失われます。
つまり、変色症例では、
元の歯を透かしながら自然に見せること
元の歯を隠して白く見せること
のバランスを取る必要があります。
これが、ノンプレップベニアの色調設計が難しい理由です。
非常に明るい白さにはジルコニアという選択肢もある
強い変色や、透明感を抑えた非常に明るく均一な白さを希望する場合、透光性の高い薄いリチウムジシリケートだけでは、元の歯の色を十分に遮蔽できないことがあります。
そのような場合には、ジルコニア製のノンプレップベニアが選択肢になります。
一方、天然歯らしい透明感、切縁の自然な透過、微細な色調差を重視する場合は、リチウムジシリケートが有利なことがあります。

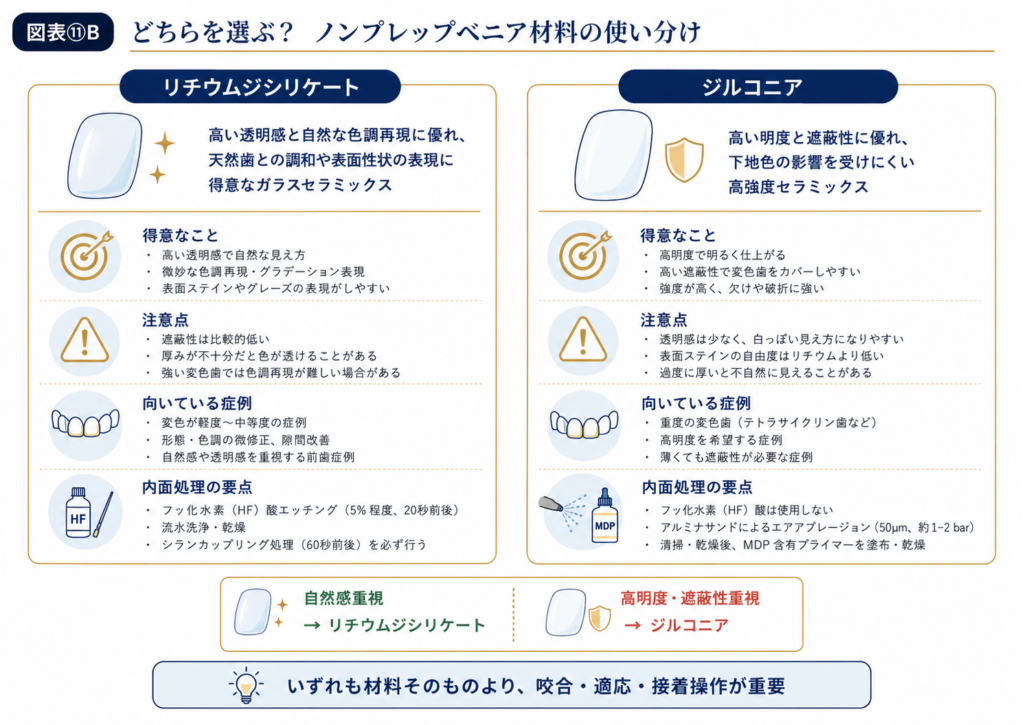

リチウムジシリケートとジルコニアをどう使い分けているか
現在、当院のノンプレップベニアでは、主にリチウムジシリケートとジルコニアを使用しています。
リチウムジシリケート
リチウムジシリケートは、ガラス相を持つセラミックです。
適切なフッ化水素酸処理とシラン処理によって、レジンセメントと接着させることができます。
天然歯に近い透明感を作りやすく、ステインや表面性状による繊細な表現にも向いています。
当院では、自然な白さ、周囲の天然歯へ溶け込ませたい症例、切縁の透明感を再現したい症例、色ムラや表面性状を残したい症例で選択することが多くなります。
ジルコニア
ジルコニアは、ガラス相を持たない多結晶セラミックです。
リチウムジシリケートのように、フッ化水素酸によって表面をエッチングすることはできません。
そのため、管理されたエアアブレーションや、リン酸エステル系機能性モノマーであるMDPを含むプライマー・接着材など、別の接着戦略が必要です。
近年の透光性ジルコニアは、以前のジルコニアより審美性が向上しています。
当院では、非常に明るい白さ、支台歯色の遮蔽、均一な色調、薄い状態での機械的強度を重視する場合に選択することがあります。
体感上、接着力の差は大きく感じていない
臨床的な感覚としては、適切な処理を行えば、リチウムジシリケートもジルコニアも十分に接着しています。
現時点では、どちらの材料でも破折を経験していないため、「どちらが丈夫か」を自分の症例だけから断定することもできません。
正直に言えば、材料差よりも咬合条件の方が、臨床結果へ大きく影響していると感じています。
ただし、リチウムジシリケートには長期的な接着修復の臨床データが比較的多い一方、ジルコニア製超薄型ノンプレップベニアの臨床研究は、まだ短期報告が中心です。
ジルコニアの短期成績が良好だからといって、長期的にも同じ結果が保証されるわけではありません。

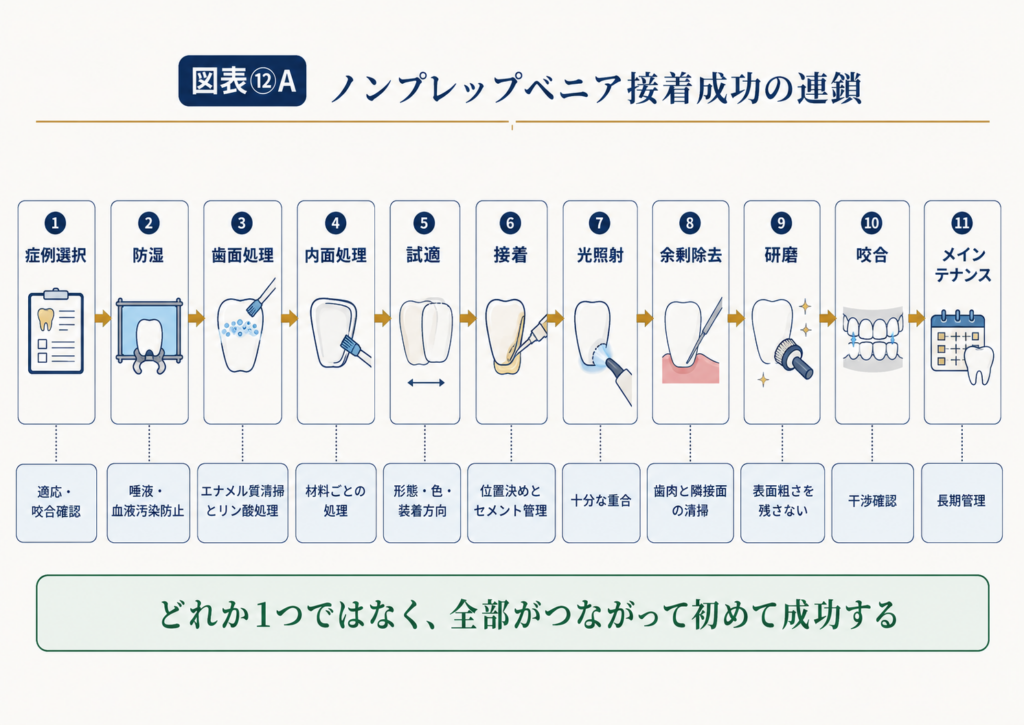

接着操作で何が一番大事か――答えは「全部」である
ノンプレップベニアの接着で、最も重要な工程は何かと聞かれることがあります。
私の答えは、全部です。
どれか一つだけを正しく行えば成功する治療ではありません。
治療前の診査
接着操作は、ベニアを歯へ置く日に始まるのではありません。
症例選択、歯周組織、歯の位置、咬合、支台歯色、材料選択、装着方向、完成形、防湿可能性を診査する段階から始まっています。
歯面清掃
非切削エナメル質には、ペリクル、バイオフィルム、着色、研磨剤などが付着しています。
これらを十分に除去しなければ、リン酸処理や接着材が歯面へ適切に作用しません。
試適ペースト、唾液、シリコーン材料などによる汚染にも注意が必要です。
防湿
唾液、血液、歯肉溝浸出液による汚染は、接着を低下させます。
特に複数歯のベニアを装着する場合、歯肉からの出血、舌や唇の動き、唾液、隣接面の清掃、ベニアの位置ずれを管理しなければなりません。
歯面処理
エナメル質はリン酸処理によって、接着可能な微細構造を作ります。
象牙質が露出している場合は、エナメル質と同じ考え方では処理できません。
形成ベニアでは、象牙質露出の程度に応じて、即時象牙質封鎖などを検討します。
セラミック内面処理
リチウムジシリケートでは、材料に適したフッ化水素酸処理、洗浄、シラン処理を行います。
処理時間が長ければよいわけではありません。
過剰なエッチングは表面構造を弱くし、反応生成物が残れば接着を妨げます。
ジルコニアでは、リチウムジシリケートとは異なる内面処理が必要です。
材料を確認せず、すべて同じ処理を行うことはできません。
試適
試適では、形態、辺縁、コンタクト、装着方向だけでなく、支台歯色とセメント色を含めた最終色を確認します。
乾燥した歯は通常より明るく見えるため、乾燥状態だけで色を判断してはいけません。
セメント層
ノンプレップベニアは、厚いレジンセメントで隙間を埋める治療ではありません。
内部適合が悪く、セメント層が厚くなれば、重合収縮、熱膨張係数の差、吸水、変色、辺縁摩耗、応力集中が問題になります。
デジタル上でセメントスペースを設定しても、その数値がそのまま口腔内のセメント厚になるとは限りません。
スキャン、設計、加工機、加工バーの径、装着圧、セメント粘度などが影響します。
装着順序
上顎前歯6本を装着する場合、どの歯から装着するかによって、正中、隣接面コンタクト、左右対称性が変わります。
一度に複数歯を装着すれば効率的に見えますが、位置ずれや余剰セメント除去が難しくなることがあります。
症例ごとに装着順を計画します。
光照射
薄いセラミックは光を通しやすい一方、材料、厚み、透明度、色によって光透過量は変わります。
光照射器の出力、波長、照射距離、照射時間が不十分であれば、レジンセメントの重合度が低くなります。
適切な機器管理と、材料に応じた照射が必要です。
余剰セメント除去
歯肉溝や隣接面にレジンセメントが残れば、歯肉炎や清掃不良の原因になります。
一方、硬化前に強く除去すると、ベニアの位置が動いたり、内部のセメントを引き出したりする可能性があります。
タイミングと方法が重要です。
仕上げと研磨
装着後に咬合調整や辺縁修正を行った場合、セラミック表面を十分に研磨しなければなりません。
粗い表面は、対合歯摩耗、プラーク付着、セラミック亀裂の起点になり得ます。
特にジルコニアは「硬いから対合歯を削る」と単純に理解されがちですが、対合歯摩耗には表面の粗さが強く影響します。
調整後の研磨が非常に重要です。
デジタル中心でも、機械任せでは作れない
当院のノンプレップベニアは、口腔内スキャンを中心としたデジタルワークフローで製作しています。
口腔内スキャナーには、印象材の変形を避けやすい、データを拡大できる、歯科技工士と共有しやすい、厚みや挿入方向を確認できる、追加スキャンや再設計がしやすいといった利点があります。
しかし、口腔内スキャンをすれば、自動的に正確なベニアが完成するわけではありません。
色はスキャンだけでは伝わらない
スキャナーで形態を読み取れても、天然歯の微細な色、透明感、反射、表面性状、唇との関係を完全に伝えられるわけではありません。
そのため、写真が必須です。
挿入方向を設計する
ベニアが薄くても、隣接面や歯頸部にアンダーカットがあれば装着できません。
どの方向から装着するのかを決め、その方向から見て引っかかりがないかを確認します。
完全な歯軸方向だけでなく、唇側方向からの挿入を含めて設計することがあります。
加工機で再現できる形か
CAD上で描ける形でも、加工バーが入らなければ再現できません。
鋭利な内面、狭い溝、急激な線角は、オーバーミリングや適合不良の原因になります。
デジタルは術者の診断を不要にするものではなく、診断を可視化する道具です。
3Dプリントで0.1mmのセラミックを作る研究も始まっている
近年は、切削加工だけでなく、積層造形によるセラミック製作も研究されています。
LCM方式を用いて、0.1mm程度のリチウムジシリケートベニアを製作した技術報告や、0.1～0.2mmの3Dプリントベニアを臨床試適したproof of conceptも報告されています。
ただし、これらは「製作できた」「適合を確認できた」という段階の研究です。
10年、20年の長期予後が証明されたわけではありません。
3Dプリントジルコニアについても、切削ジルコニアと比較した物性、精度、造形方向、表面性状の研究が進んでいます。
しかし、現時点では臨床研究が少なく、従来法を置き換えると結論づける段階ではありません。
将来的には、現在より複雑で薄い形態を、材料を無駄にせず製作できる可能性があります。
ただし、新しい製造技術であることと、臨床的に長持ちすることは別問題です。
ダイレクトボンディングとの違い
歯を削らずに形や色を改善する方法として、ダイレクトボンディングがあります。
コンポジットレジンを直接歯へ盛り足す治療です。
ダイレクトボンディングには、1回で行える場合がある、修理しやすい、セラミックより費用を抑えやすい、小さな欠けや空隙へ対応しやすいという利点があります。
一方、コンポジットレジンは樹脂です。
現在のコンポジットレジンは大きく進歩しており、構造色を利用した材料や、優れた研磨性・光学特性を持つ材料もあります。
しかし、長期的には摩耗、着色、表面粗造化、光沢低下、辺縁着色、吸水、修理や再研磨が起こりやすく、セラミックとは材料特性が異なります。
無形成の間接コンポジットベニアを7年間追跡した研究でも、修復物の多くは残存していた一方、時間の経過とともに表面粗さ、光沢、色調、辺縁着色の評価が低下しました。
したがって、
ダイレクトボンディングは劣った治療
セラミックベニアは優れた治療
という単純な関係ではありません。
小さな修復、修理性、費用、治療回数を重視するなら、ダイレクトボンディングが合理的です。
長期的な色、表面性状、形態の安定を重視するなら、セラミックが有利になりやすいと考えます。
矯正治療とノンプレップベニアは競合しない
歯並びを整える方法として、矯正治療とベニアを比較することがあります。
しかし、両者は必ずしも競合する治療ではありません。
矯正によって歯を適切な位置へ動かせば、唇側への突出を改善し、捻転を改善し、空隙を適切に配分し、咬合干渉を減らし、ベニアの厚みを減らし、ノンプレップを可能にできることがあります。
当院でも、矯正治療後にベニアを行った経験があります。
歯の位置は矯正で治し、矯正では変えにくい歯の形、幅、色、切縁をベニアで整える。
この組み合わせにより、歯質削除量を減らせることがあります。
矯正治療を避けて厚いベニアで歯並びを隠すより、先に歯を適切な位置へ動かした方が、結果的に低侵襲になる場合があります。
通常型ラミネートベニアを選ぶ場合
私はノンプレップベニアを行っていますが、通常型のラミネートベニアを否定しているわけではありません。
形成を行うことで、より自然で安定した形態になる症例があります。
通常型またはミニマルプレップを検討するのは、すでに歯が唇側へ突出している、0点数mmでも前方へ厚くしたくない、強い変色を遮蔽する空間が必要、セラミックの均一な厚みを確保したい、挿入方向を整える必要がある、大きな既存修復を含める必要がある、切縁や隣接面を適切に包みたい場合です。
その形成がオーバートリートメントになるのか。
形成によって得られる利益が、失う歯質より大きいのか。
患者さんが歯質削除をどこまで受け入れるのか。
これらを考えます。
「削らない方が常に優しい」とは限りません。
無形成に固執し、不自然な厚み、歯肉炎、咬合干渉を起こすのであれば、最小限の形成を行う方が患者さんに優しい場合もあります。
神経を失った歯に「削らない」を絶対視する意味はあるのか
これは、現在のノンプレップベニアの説明で、私が最も違和感を持つ点の一つです。
「歯を削らないこと」が目的化しすぎています。
健全で神経の生きている歯では、エナメル質と歯髄を守る意味が非常に大きくなります。
しかし、すでに神経を失っている歯では、根管治療のアクセス窩がある、既存修復物がある、歯質が失われている、変色が強い、亀裂や破折リスクがある、歯冠全体の補強が必要な場合があるため、「表面を一切削らない」という一点だけで治療を選ぶべきではありません。
だからといって、失活歯はすべてクラウンにするという意味でもありません。
残存歯質が十分で、亀裂がなく、接着修復で保存できる場合もあります。
インターナルブリーチによって色を改善し、コンポジットレジンで修復できる歯もあります。
重要なのは、削らないことのメリットが、その歯にとって何を守るためのメリットなのかを考えることです。
神経を失い、歯質が大きく欠損し、歯冠の保護が必要な歯へ、単に「削らない」という宣伝文句だけでノンプレップベニアを勧めるのは合理的ではないと考えています。
治療しないという選択肢もある
審美歯科では、治療を行うことが前提になりがちです。
しかし、小さな左右差、わずかな空隙、本人以外はほとんど気付かない形態差に対して、必ず治療が必要とは限りません。
どれほど低侵襲な治療でも、接着操作、将来の再製作、メインテナンス、破折・脱離、色調変化、費用が伴います。
治療によって得られる利益が小さいのであれば、何もしないという選択肢も提示するべきです。
ノンプレップベニアを提供しているからといって、治療本数を増やすことが目的になってはいけません。

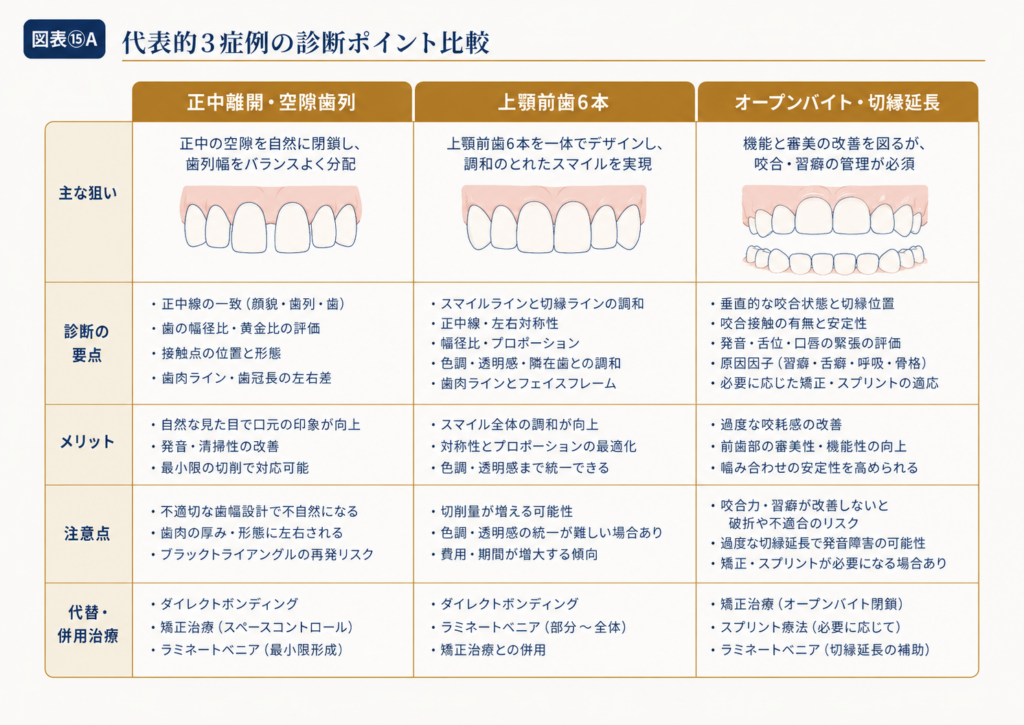

症例で考える三つの代表的な判断
正中離開・空隙歯列
空隙を足し算で閉じられるため、ノンプレップが成立しやすい症例です。
ただし、1本当たりの幅を広げすぎると、歯冠比率が不自然になります。
複数歯へ空隙を分配するのか、矯正を先行するのかを判断します。
上顎前歯6本
スマイル全体を設計しやすい一方、6本すべてが同じ厚み、同じ材料になるとは限りません。
歯の位置、支台歯色、必要な遮蔽、犬歯誘導を見て、歯ごとに設計します。
オープンバイト・切縁延長
審美性だけでなく、機能が中心になります。
臼歯支持、下顎運動、発音、習癖を評価し、必要なら矯正、咬合調整、スプリントと組み合わせます。
ノンプレップベニアの失敗は「割れた・外れた」だけではない
修復物の失敗というと、破折や脱離を想像します。
しかし、ベニアが口腔内に残っていても、患者さんが満足できなければ治療成功とは言えません。
交換されたベニアを調べた研究では、破折や脱離だけでなく、歯の大きさ、形態、色調、隣接面、左右の調和が交換理由として多く記録されていました。
ただし、この研究は交換されたベニアだけを集めたもので、すべてのベニアのうち何％が形態不良になったのかを示すものではありません。
それでも、
修復物が口腔内に残っていること
医学的に大きな問題がないこと
患者さんが美しいと感じること
は、それぞれ異なる評価軸であることを示しています。
歯を削らず、割れず、外れなかったとしても、厚く不自然な歯になれば成功ではありません。
新しい治療だからと、否定から入るべきではない
ノンプレップベニアを批判する歯科医師はいます。
批判の中には、正当なものもあります。
適応を誤れば過豊隆になる。
強い変色を隠せない場合がある。
咬合を無視すれば脱離や破折が起きる。
非切削エナメル質への接着には技術が必要である。
歯肉付近の輪郭を誤れば炎症を起こす。
通常型ベニアほど長期データが多くない。
完全な可逆性は保証できない。
これらは検討するべき問題です。
一方で、
- 薄いから必ず割れる
- 接着だけだからすぐ外れる
- 無形成なら必ず歯肉が腫れる
- 新しい治療だから信用できない
と、症例選択、材料、接着、咬合を無視して一括りに否定することには同意できません。
私自身、導入前には、これほど割れにくい治療だとは思っていませんでした。
実際に治療し、論文を読み、経過を見る中で考えが変わりました。
新しい治療だから正しいわけではありません。
しかし、新しい治療だから間違いだと決めつけるのも科学的ではありません。
批判するにしても、勧めるにしても、まず調べることから始めるべきです。
若い歯科医師がノンプレップベニアを始めるなら
若い歯科医師から、ノンプレップベニアを始める際に何が重要かと聞かれれば、最初に答えるのは咬合です。
材料の種類や接着材の商品名から学び始めるのではなく、歯の位置、臼歯支持、前歯誘導、犬歯誘導、下顎運動、ブラキシズム、咬耗、補綴空間を理解する必要があります。
そして、メリットだけでなくデメリットも理解するべきです。
歯を削らないことは大きなメリットです。
しかし、削らないために厚くなること、色を隠しにくいこと、挿入方向や辺縁が難しくなることもあります。
「削らない治療を行っている」という看板を守るために、適応外の症例までノンプレップで治療してはいけません。
結論――私が守りたいのは「ノンプレップ」という名前ではない

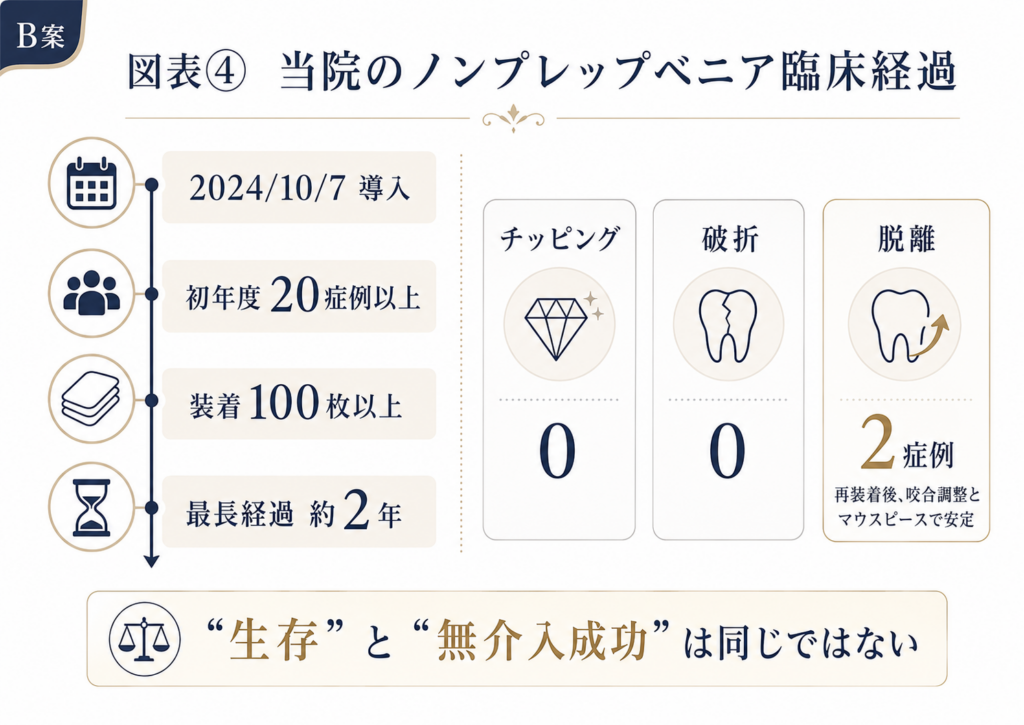

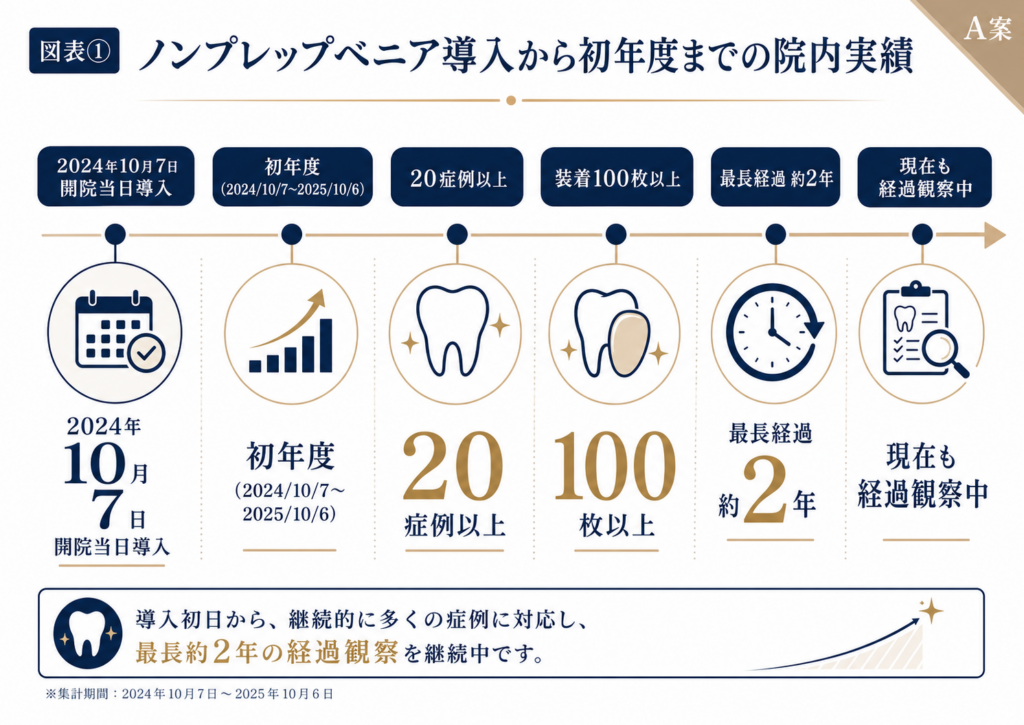

私は2024年10月7日、ブランデンタルクリニックの開院当日からノンプレップベニアを始めました。
初年度だけで20症例以上、100枚以上を装着しました。
最長経過はまだ約2年です。
2026年7月時点では、すべての修復物が機能しており、チッピングや破折は一度も経験していません。
一方、2症例では脱離を経験しました。
再装着だけで終わらせず、咬合調整とマウスピースを行った後は、現在まで再脱離していません。
この経験から、私はノンプレップベニアについて二つのことを学びました。
一つは、適切な症例では、想像していた以上に割れにくい治療であること。
もう一つは、成功を左右するのはセラミックの強さだけではなく、歯の位置、咬合支持、下顎運動、習癖、歯周組織、色調設計、接着、そしてメインテナンスのすべてであること。
私が守りたいのは、「ノンプレップ」という治療名ではありません。
健全なエナメル質、歯髄、歯冠構造、歯周組織、咬合、そして患者さんが将来選べる治療の幅です。
削らずに自然な形と機能を成立させられるのであれば、削らない。

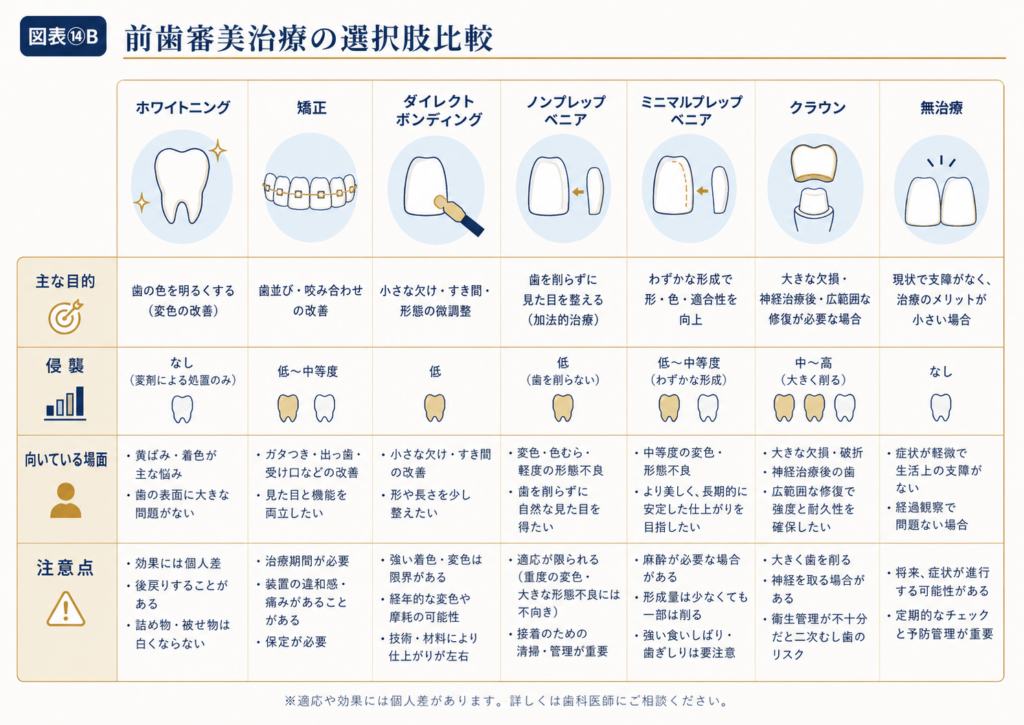

削らないことによって、不自然な厚み、咬合干渉、歯肉炎、色調不良が生じるのであれば、ミニマルプレップ、矯正、ホワイトニング、ダイレクトボンディング、クラウン、あるいは治療しない選択肢を提案する。
それが、100枚以上を治療した現在の私の結論です。
「削らない」は目的ではありません。正しい診断と設計を行った結果として、削らずに済むことに価値があります。
参考文献
- Calamia JR. Etched porcelain facial veneers: a new treatment modality based on scientific and clinical evidence. N Y J Dent. 1983;53:255-259.
- Peumans M, Van Meerbeek B, Lambrechts P, Vanherle G. Porcelain veneers: a review of the literature. J Dent. 2000;28:163-177.
- Peumans M, De Munck J, Fieuws S, Lambrechts P, Vanherle G, Van Meerbeek B. A prospective ten-year clinical trial of porcelain veneers. J Adhes Dent. 2004;6:65-76.
- Gürel G, Sesma N, Calamita MA, Coachman C, Morimoto S. Influence of enamel preservation on failure rates of porcelain laminate veneers. Int J Periodontics Restorative Dent. 2013;33:31-39.
- Morimoto S, Albanesi RB, Sesma N, Agra CM, Braga MM. Main clinical outcomes of feldspathic porcelain and glass-ceramic laminate veneers: a systematic review and meta-analysis. Int J Prosthodont. 2016;29:38-49.
- Alenezi A, Alsweed M, Alsidrani S, Chrcanovic BR. Long-term survival and complication rates of porcelain laminate veneers in clinical studies: a systematic review. J Clin Med. 2021;10:1074.
- De Angelis F, D’Arcangelo C, Angelozzi R, Vadini M. Retrospective clinical evaluation of a no-prep porcelain veneer protocol. J Prosthet Dent. 2023;129:40-48.
- Smielak B, Armata O, Bojar W. A prospective comparative analysis of the survival rates of conventional vs no-prep/minimally invasive veneers over a mean period of 9 years. Clin Oral Investig. 2022.
- Layton D, Clarke M. Retrospective long-term clinical outcome of feldspathic ceramic veneers. Materials. 2022;15:2150.
- Sorrentino R, Ruggiero G, Borelli B, Barlattani A, Zarone F. Dentin exposure after tooth preparation for laminate veneers: a microscopical analysis to evaluate the influence of operators’ expertise. Materials. 2022;15:1763.
- Clinical survival and complication rate of ceramic veneers bonded to different substrates: a systematic review and meta-analysis. J Prosthet Dent. 2025.
- Clinical longevity and trend analysis of 801 ultrathin ceramic veneers: a clinical cohort study.
- Gonzalez-Martin O, et al. Ultrathin ceramic veneers in the esthetic zone: a 36-month retrospective case series. Int J Prosthodont. 2021.
- Clinical performance comparison of prepless and minimally invasive ceramic laminate veneer restorations: a prospective clinical study. J Esthet Restor Dent. 2025.
- Two-year clinical performance of ultra-thin no-prep veneers from 5Y-TZP zirconia: a retrospective study. Bioengineering. 2025;12:976.
- Assaf A, Azer SS, Sfeir A, Al-Haj Husain N, Özcan M. Risk factors with porcelain laminate veneers experienced during cementation: a review. Materials. 2023;16:4932.
- Alikhasi M, Yousefi P, Afrashtehfar KI. Smile design: mechanical considerations. Dent Clin North Am. 2022;66:477-487.
- Granell-Ruíz M, Agustín-Panadero R, Fons-Font A, Román-Rodríguez JL, Solá-Ruíz MF. Influence of bruxism on survival of porcelain laminate veneers. Med Oral Patol Oral Cir Bucal. 2014;19:e426-e432.
- The effect of various preparation and cementation techniques of dental veneers on periodontal status: a systematic review and meta-analysis. 2024.
- Zhang LX, Hong DW, Zheng M, Yu H. Is the bond strength of zirconia-reinforced lithium silicate lower than that of lithium disilicate? A systematic review and meta-analysis. J Prosthodont Res. 2022;66:530-537.
- Clinical survival of no-prep indirect composite laminate veneers: a 7-year prospective case series study. BMC Oral Health. 2023.
- Coachman C, Gürel G, Calamita M, et al. The influence of tooth color on preparation design for laminate veneers from a minimally invasive perspective. Int J Periodontics Restorative Dent. 2014;34.
- Blatz MB, Sadan A, Kern M. Resin-ceramic bonding: a review of the literature. J Prosthet Dent. 2003;89:268-274.
- Magne P. Immediate dentin sealing: a fundamental procedure for indirect bonded restorations. J Esthet Restor Dent. 2005;17:144-154.
- Gresnigt MMM, et al. Performance of ceramic laminate veneers with immediate dentine sealing: an 11-year prospective clinical trial. Dent Mater. 2019;35:1042-1052.
- Combination of minimal- and non-preparation techniques with ceramic veneers for managing esthetic deficiencies: a 6-year follow-up. Int J Esthet Dent. 2023.
- Ceramic partial laminate veneers in anterior teeth: a literature review. J Prosthodont Res. 2024.
- Additive manufacturing of lithium disilicate with the LCM process for classic and non-prep veneers: preliminary technical and clinical case experience. Materials. 2022;15:6034.
- 3D-printed ultra-thin non-prep lithium disilicate veneers: a proof-of-concept clinical case. J Esthet Restor Dent. 2025.
- Laminate veneers phenomena: esthetics above biology and function? 2025.
- 川原淳、間中道郎．軽度骨格性Ⅱ級開咬に対する垂直的なコントロールとノンプレップベニアを含めたオクルーザルリハビリテーション：8年フォローアップ症例報告．The Japanese Journal of Clinical Dentistry. 2024;10(1):122-132.
- 大河雅之．ラミネートベニア前歯形成デザインの分類とデジタルラミネートベニア症例供覧．日本顎咬合学会誌 咬み合わせの科学. 2025;44(3):295-306.
