2026年9月04日
(歯科助手さんの治療見学ノート)
はじめに
こんにちは。ブランデンタルクリニックの歯科助手です。
完成したセラミックの詰め物や被せ物を歯につける治療を見学していると、不思議な場面があります。
先生が真っ白なセラミックを裏返し、歯に接する内側へ薬剤を塗っているのです。
しかも、その薬剤について聞いてみると、
「これは酸で表面を処理しているんだよ」
と言われることがあります。
最初に聞いたときは、
「せっかく完成したセラミックなのに、酸を塗って大丈夫なの？」
と思いました。
酸と聞くと、物を溶かしたり傷めたりするイメージがありますよね。
ところが、二ケイ酸リチウムなどのガラスを含むセラミックでは、その「表面の一部を意図的に変化させること」が、歯へ接着するための大切な準備になります。
少し不思議ですが、
接着しやすい表面を作るために、セラミック内面のガラス成分の一部を選択的に処理する。
これが、治療中に見かける「酸」の役割の一つです。
ただし、ここで大切なのは、
白いセラミックなら、すべて同じ酸処理をするわけではない
ということです。
二ケイ酸リチウムなどのガラスセラミックと、ジルコニアでは材料の構造が違い、接着前に行う処理も変わります。
今回は、完成したセラミックの「見えない裏側」で何が行われているのかを見ていきます。
セラミックの裏側に塗っていた「酸」は何？
ガラスを含むセラミックの接着前処理では、フッ化水素酸（HF）を使用することがあります。
一般には「フッ酸」と呼ばれることもあります。
ここで少しややこしいのが、歯科治療では別の場面でも「酸」が登場することです。
虫歯治療でコンポジットレジンを詰めるとき、削った歯へ青色などのジェルを塗ることがあります。
こちらではリン酸などを使用し、歯の表面をレジンが接着しやすい状態へ整えます。
以前の治療見学ノートでも、虫歯治療でエッチング・プライマー・ボンディングを使う理由をご紹介しました。
つまり、同じ「酸処理」という言葉でも、
- 歯に対する処理
- セラミックに対する処理
では、使う薬剤も目的も同じではありません。
そしてもう一つ、大切なことがあります。
フッ化水素酸は取り扱いに十分な注意が必要な薬剤です。
ガラスセラミックの内面処理にフッ化水素酸を使用する場合も、口の中の歯へ直接塗るための薬剤ではありません。
使用する製品の指示に従い、修復物を口腔外で処理し、安全管理のもとで扱います。
「歯へ強い酸を塗っている」という治療ではありませんので、ここは分けて考える必要があります。
「セラミックを酸で溶かす」は本当？
では、本当にセラミックを溶かしているのでしょうか。
答えは、
「表面の一部を選択的に溶解させている」という意味では本当です。
ただし、完成したセラミック全体を溶かしたり、肉眼で形が変わるほど削ったりしているわけではありません。

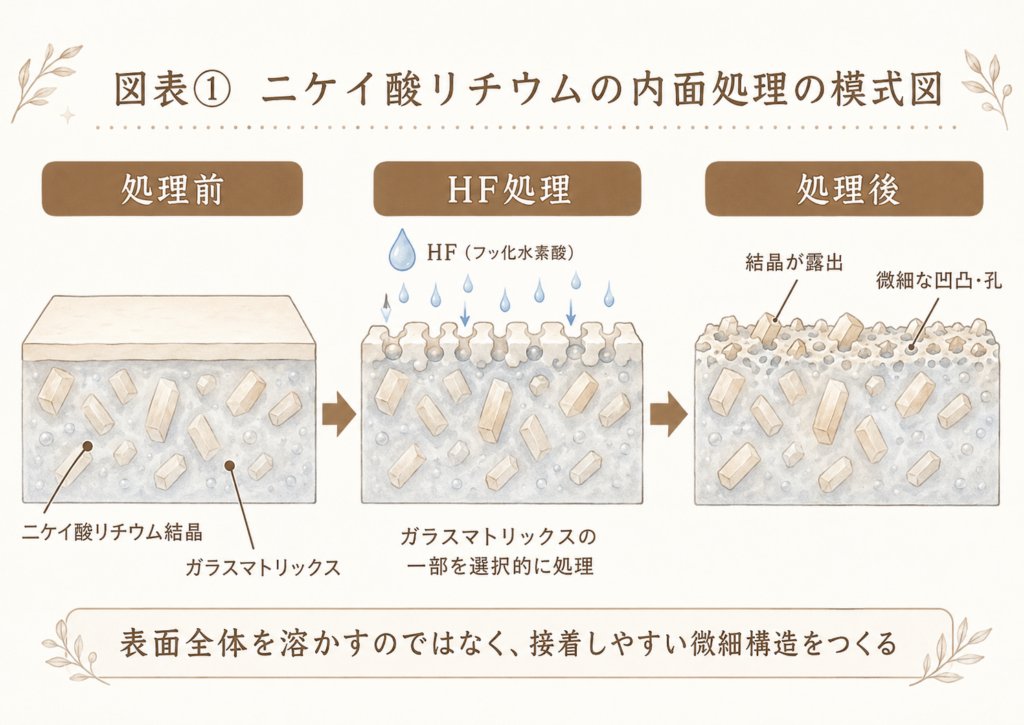

例えば二ケイ酸リチウムは、結晶だけでできているわけではなく、その周囲にガラスマトリックスと呼ばれる部分があります。
適切な条件でフッ化水素酸を作用させると、そのガラスマトリックスの一部が選択的に除去されます。
すると、結晶構造が露出し、表面には肉眼では確認できないほど細かな凹凸や孔ができます。
電子顕微鏡で観察した研究でも、フッ化水素酸処理後の二ケイ酸リチウム表面では、ガラスマトリックスの一部が処理され、結晶の間に多数の微細な孔が形成されていることが確認されています。
つまり、
セラミックを壊すために酸を使うのではなく、接着に適した微細構造を表面へ作るために処理している
という方が実際のイメージに近いのです。
わざわざ細かなデコボコを作ると、なぜ接着しやすくなるの？
ここで登場するのが、微小機械的嵌合という考え方です。
名前は難しいのですが、仕組みはそれほど難しくありません。

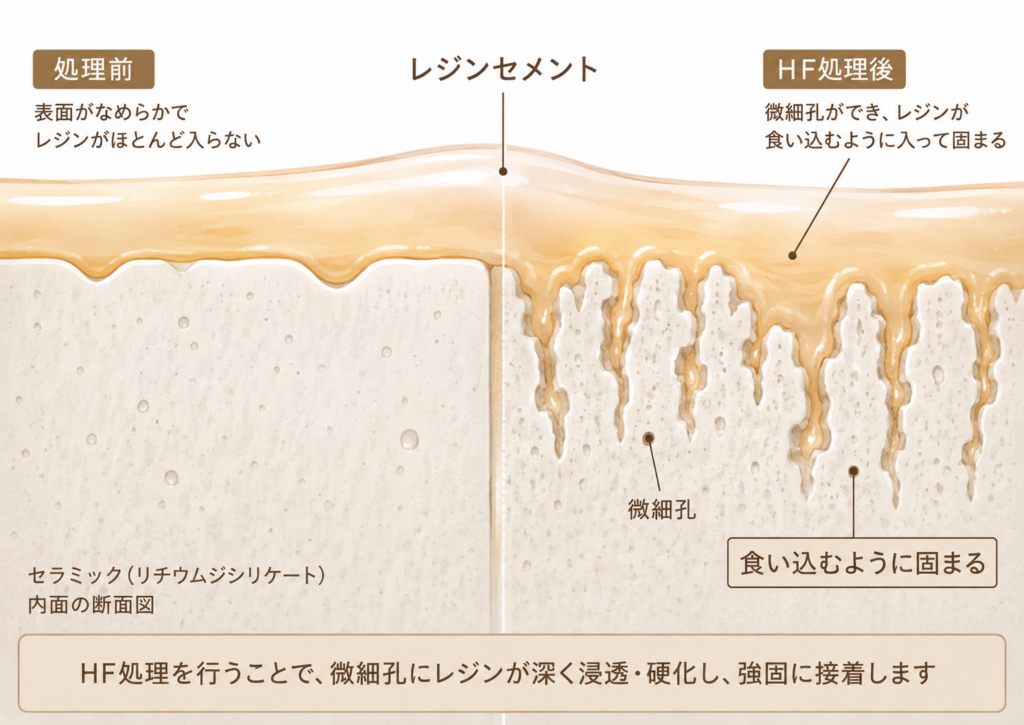

フッ化水素酸処理によって作られた細かな凹凸や孔へ、レジン系の接着材料が入り込みます。
その状態でレジンが硬化すると、セラミック表面へただ乗っているだけではなく、微細な凹凸の中へ食い込んだ状態になります。
イメージとしては、
つるつるの板へ接着剤を塗るだけではなく、
細かな穴や溝の中へ接着材料を入り込ませ、そのまま固める
ようなものです。
電子顕微鏡で接着界面を観察した研究でも、エッチングされた二ケイ酸リチウム側へレジンセメントが入り込んだ構造が確認されています。
先生がセラミックの裏側へ酸を塗っていたのは、
単に「強い接着剤を使う」ためではありません。
接着材料が本来の力を発揮しやすい表面を、先に作っていたのです。
酸を塗ったら、接着の準備は終わり？
フッ化水素酸による処理が終わっても、それでセメントをつけて終了とは限りません。
水洗や乾燥を行ったあと、さらに別の液体を塗ることがあります。
その代表がシランカップリング剤です。
フッ化水素酸処理とシラン処理は、同じことを繰り返しているわけではありません。
役割が違います。

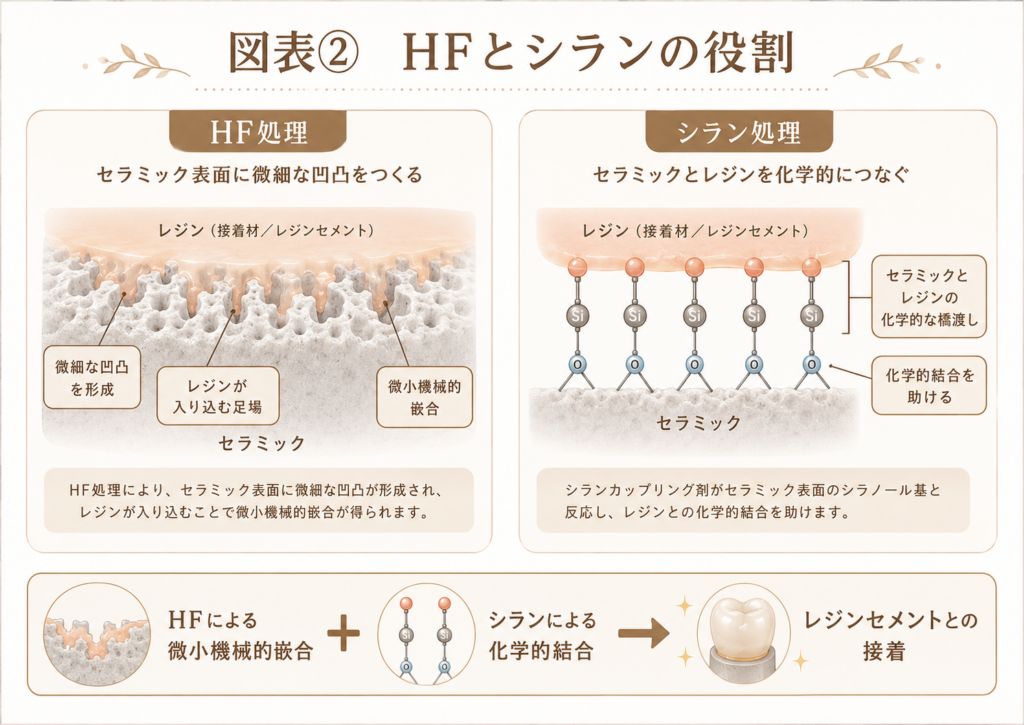

フッ化水素酸は「細かな足場」を作る
フッ化水素酸によるエッチングは、ガラス系セラミックの表面へ細かな凹凸を作り、レジンが入り込める環境を整える処理です。
主に微小な機械的嵌合へつながります。
シランは「化学的な橋渡し」をする
一方のシランカップリング剤は、シリカを含むセラミックとレジン系材料の間を化学的につなぐ役割を持ちます。
患者さん向けに単純化すると、
フッ化水素酸＝レジンが入り込める細かな足場を作る
シラン＝セラミックとレジンをつなぐ化学的な橋になる
と考えると分かりやすいでしょう。
セラミックの接着は、
「強い接着剤を塗れば終わり」
というものではありません。
修復物そのものを、接着に適した状態へ準備する工程があるのです。
「もっと長く酸を塗れば、もっと強く付く」わけではありません
ここで私が疑問に思ったことがあります。
「酸で細かな凹凸を作るなら、長く処理した方がもっとザラザラになって、さらによく付くのでは？」
一見すると、そう思えます。
でも、実際には強く処理すればするほどよい、というものではありません。
二ケイ酸リチウムを調べた研究では、フッ化水素酸の処理時間が長くなるにつれて、より深い部分までエッチングが進む様子が確認されています。
また、濃度が低いフッ化水素酸でも、極端に長時間処理すれば表面粗さが大きくなることがあります。
つまり、
濃度だけでなく、材料の種類と処理時間を組み合わせて考える必要がある
ということです。
二ケイ酸リチウムの一材料を用いた実験では、研究内で設定された適切な処理条件の範囲では、曲げ強さに有意な差を認めなかったと報告されています。
ただし、これは、
すべての二ケイ酸リチウム製品で、どの濃度・どの処理時間でも強度へ影響しない
という意味ではありません。
材料や製品が違えば条件も変わります。
必要な表面性状を作りながら、材料へ不要なダメージを与えない。
そのために決められた処理条件を守ることが大切なのです。
先生が薬を塗ったあと時間を確認しているのには理由があります
治療を見学していると、先生が薬剤を塗ったあと、時間を確認していることがあります。
これにも意味があります。
代表的な二ケイ酸リチウム製品の一部では、20秒程度のHF処理が指定されています。
一方、長石系陶材やリューサイト系ガラスセラミックなどでは、異なる処理時間が設定されることがあります。
ですから、
「セラミックのフッ酸処理は20秒」
と覚えるのは正しくありません。
実際には、
- セラミックの種類
- 製品
- 使用する薬剤
- 濃度
- 処理時間
- 洗浄方法
- その後に使用するプライマー
などを確認し、それぞれのメーカーが指定する方法に従います。
先生が時間を確認しているのは、細かな操作に見えて、材料の性能をきちんと生かすための大切な工程なのです。

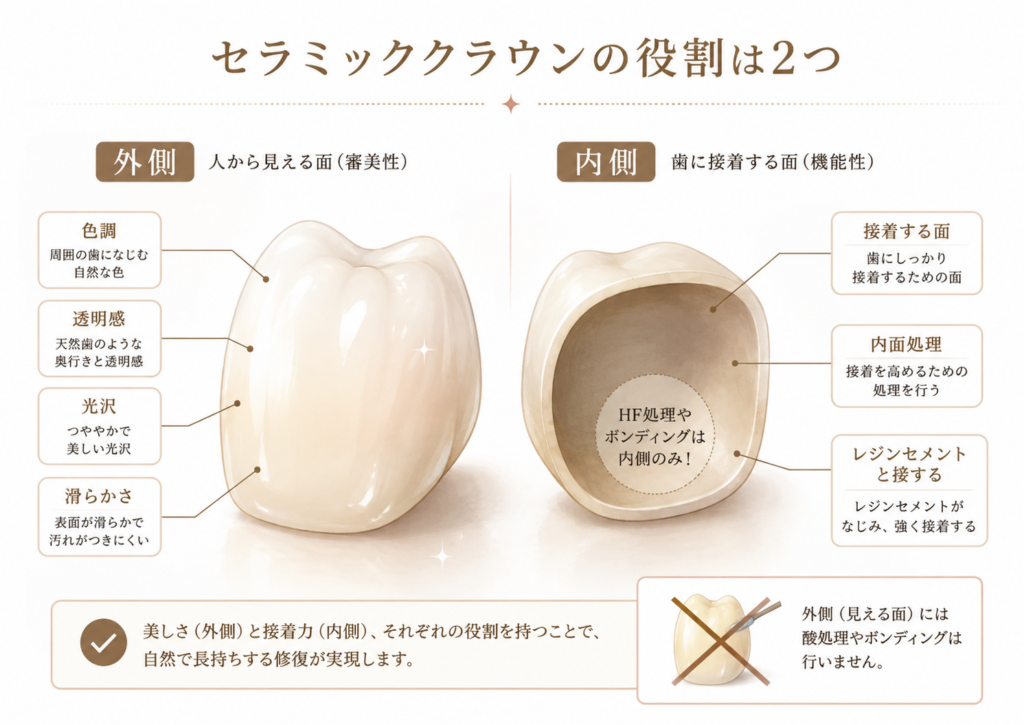

なぜ薬を塗るのはセラミックの「裏側」なの？
今回の治療で先生が処理していたのは、完成したセラミックの見える表側ではなく、主に歯と接する内側でした。
目的は、セラミック全体を粗くすることではありません。
レジンセメントと接する被着面を、接着に適した状態へ整えることです。
一方、口の中へ露出する外側の表面には、
- 色調
- 透明感
- 光沢
- 滑らかさ
- 噛み合わせ
- 清掃性
など、別の役割があります。
つまり、一つのセラミック修復物でも、
外側と内側では、求められる表面の状態が違う
ということです。
患者さんから見えるのは、装着後の白く滑らかな表面です。
でも、その裏側には、目に見えない接着のための準備があります。
一度口の中へ試したセラミックを、なぜまたきれいにするの？
完成したセラミックは、いきなり接着するとは限りません。
まず口の中へ試しに入れて、
- きちんと入るか
- 歯との境目は合っているか
- 隣の歯との接触は適切か
- 噛み合わせはどうか
- 色調は合っているか
などを確認します。
これを試適といいます。
しかし、一度口の中へ入れれば、セラミックの内面には、
- 唾液
- 血液
- 水分
- 試適に使用した材料
などが付着する可能性があります。
そのため、
「さっき処理したから、そのまま接着すればいい」
とは限りません。
使用している材料や接着システムに合わせて、接着直前に内面を適切な状態へ戻します。
試適後の清掃も、接着を考えるうえでは大切な工程なのです。

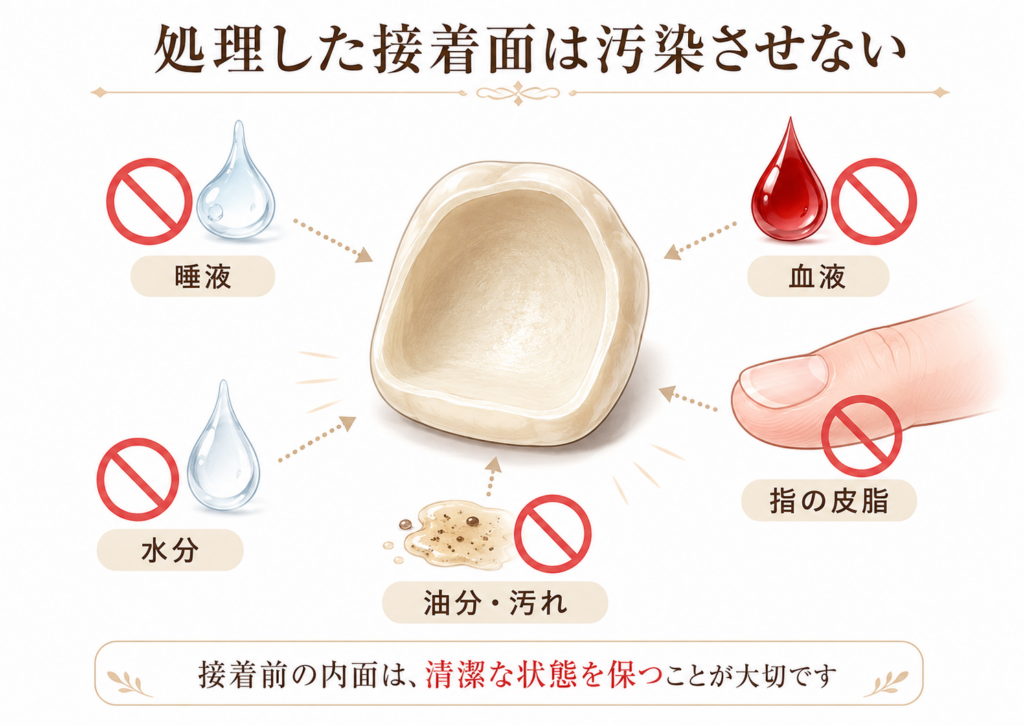

処理したセラミックの裏側をむやみに触らないのはなぜ？
治療中、内面処理を終えたセラミックを慎重に扱っているのにも理由があります。
もちろん落としたり傷つけたりしないためでもありますが、それだけではありません。
せっかく接着用に整えた表面へ、
- 指の皮脂
- 唾液
- 血液
- 水分
- 油分や汚れ
などを再び付着させたくないからです。
接着面は肉眼で見てもほとんど変化が分かりません。
でも、目に見えないレベルでは表面状態が接着へ影響します。
だからこそ、
処理したあとの表面を、きれいな状態で接着工程までつなげること
が重要になります。
セラミック側だけ完璧に処理すれば外れない？
ここまで読むと、
「では、セラミックの裏側さえ完璧に処理すれば、もう外れないのでは？」
と思うかもしれません。
ところが、接着にはもう一方の相手がいます。
歯です。

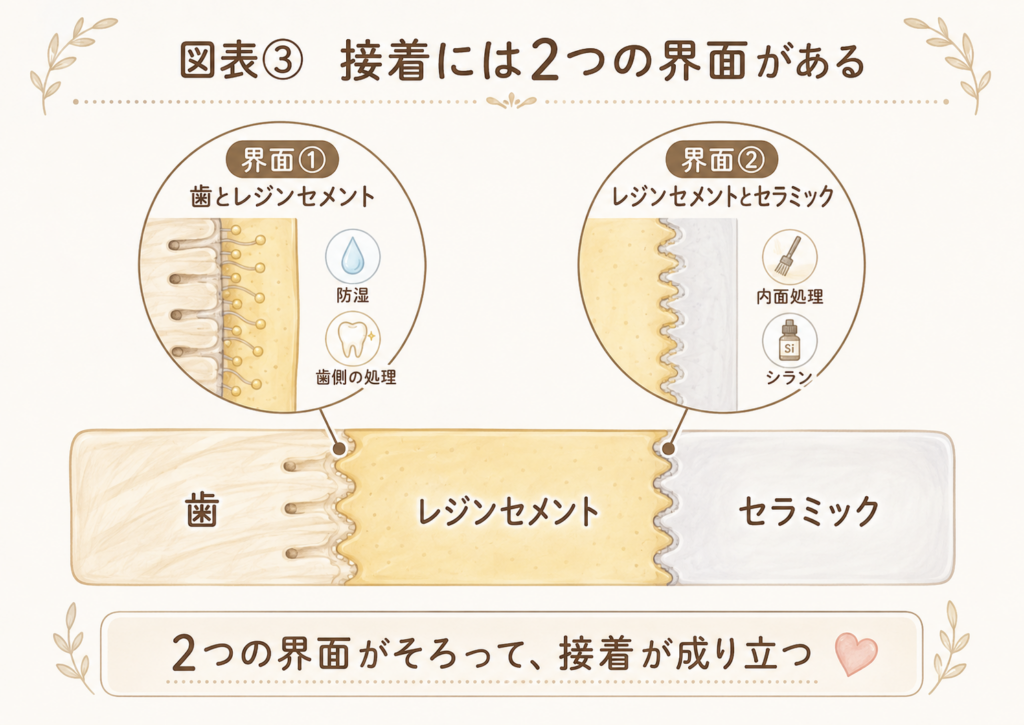

完成したセラミックをレジンセメントで歯へ接着するときには、大きく分けて二つの境目があります。
① 歯とレジンセメントの境目
② レジンセメントとセラミックの境目
です。
セラミック側を適切に処理しても、
- 歯に仮着セメントが残っている
- 唾液や血液で汚染されている
- 歯側の接着処理が十分でない
- レジンセメントが適切に重合していない
といった問題があれば、接着へ影響する可能性があります。
つまり、
「セラミックへ何を塗ったか」だけで接着が決まるわけではありません。
仮歯を外したあと、先生が歯をきれいにする理由
最終的な被せ物を入れる前には、仮歯が入っていることがあります。
以前の治療見学ノートでも紹介したように、仮歯は最終的な被せ物とは目的の異なる仮着セメントで装着されることがあります。
完成した被せ物を入れる日には、その仮歯を外します。
しかし、仮歯が外れても、仮着セメントがすべて一緒に取れるとは限りません。
一部が支台歯へ残っていることがあります。
そのままでは新しい接着を邪魔する可能性があるため、先生は細い器具やブラシなどを使って支台歯を清掃します。
クラウンリムーバーで仮歯を外したあとの支台歯確認でも紹介したように、
これは単に「もう一度歯を触っている」のではなく、
最終的な被せ物を接着できる状態へ整えている
工程の一つです。
歯側の処理も材料によって変わります
支台歯側も、すべて同じ処理をするわけではありません。
例えばエナメル質では、リン酸によるエッチングを組み合わせる接着システムがあります。
一方、象牙質はエナメル質とは構造も水分量も違うため、使用する接着システムに応じて処理方法が変わります。
さらに実際の支台歯には、
- エナメル質
- 象牙質
- コンポジットレジンによる築造体
- 金属による築造体
などが混在している場合もあります。
つまり、
セラミック側では修復物の材質を見分け、歯側でも被着面の状態を見分ける。
その両者をレジンセメントでつないでいくのが接着操作です。
同じ白いセラミックでも、ジルコニアには同じ酸を塗らない？
ここは今回の治療見学で、とても大切なポイントでした。
歯科で使われる白いセラミック材料には、
- 長石系陶材
- リューサイト系ガラスセラミック
- 二ケイ酸リチウム
- ジルコニア
などがあります。

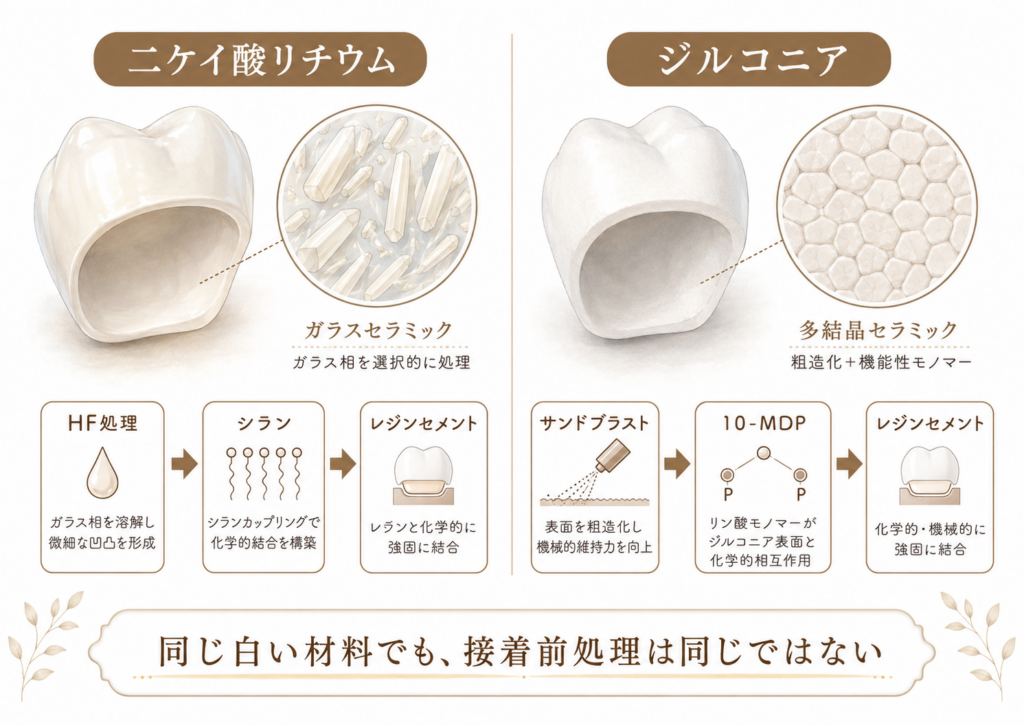

見た目はどれも白い修復物ですが、内部構造は同じではありません。
特に大きく違うのが、
ガラスセラミックとジルコニア
です。

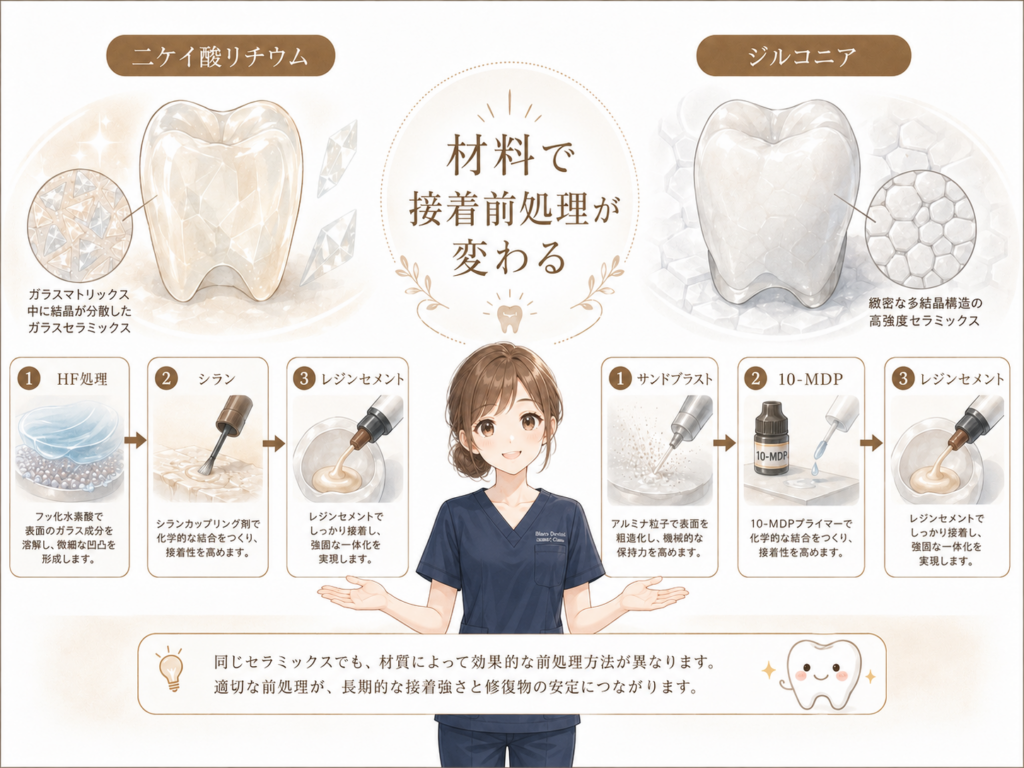

二ケイ酸リチウムはガラスマトリックスを持つため、フッ化水素酸を使ったエッチングが接着前処理として利用できます。
一方、ジルコニアは結晶粒が緻密に集まった多結晶セラミックです。
一般的なジルコニア接着では、ガラスセラミックと同じようなフッ化水素酸エッチングは基本的な前処理ではありません。
その代わり、
- アルミナ粒子などによるサンドブラスト
- 10-MDPを含むプライマー
- 接着性レジンセメント
などを組み合わせます。
つまり、
「セラミック」という名前だけでは、接着前処理は決められません。
材料によって、
「どうすればレジンとつながりやすい表面になるか」
が違うのです。
シランだけ塗れば、ジルコニアにも同じように付く？
シランは、シリカを含むガラス系セラミックとの接着で重要です。
しかしジルコニアは、二ケイ酸リチウムのようなガラス相を持つ材料ではありません。
そのため、従来型のシランだけを塗れば二ケイ酸リチウムと同じように接着できる、というものではありません。
ジルコニアでは、10-MDPなどの機能性モノマーが重要になります。
現在は、一つのプライマーに、
- シラン系成分
- MDPなどの機能性モノマー
を組み合わせた製品もあります。
患者さんから見ると同じような透明な液体に見えても、
何の材料へ、何の成分を働かせようとしているのか
は違うことがあるのです。
今は「フッ酸→シラン」の2段階だけとは限りません
歯科材料は進歩しています。
ガラスセラミックへの代表的な処理としては、
フッ化水素酸によるエッチング
↓
水洗・乾燥
↓
シラン処理
という方法があります。
一方で現在は、独立したHF処理を行わず、ガラスセラミックのエッチングとシラン処理を一連の操作で行えるセルフエッチングセラミックプライマーもあります。
そのため、
「前回は何種類か薬を使っていたのに、今回は一種類に見える」
ということがあっても、それだけで処理が不足しているとは限りません。
使うセラミックや接着システムが違えば、工程も変わります。
大切なのは、
使用する材料と製品に合った方法を選び、決められた手順を守ること
です。
最後はレジンセメントで歯とセラミックをつなぎます
セラミック側と歯側の準備が終わると、接着性レジンセメントを使って修復物を装着します。
レジンセメントには、
- 光によって重合するもの
- 化学反応によって重合するもの
- 光重合と化学重合の両方を利用するデュアルキュア型
などがあります。
修復物の種類や厚み、透明度によって光の届き方も変わるため、使用するセメントや光照射方法も重要です。
装着後には歯と修復物の境目から余ったセメントが押し出されます。
その余分なセメントを細い器具やフロスなどで除去するのも仕上げの大切な工程です。
詳しくは、被せ物をつけたあと余ったセメントを取る理由でも紹介しています。
接着では、
「外れないようにつける」だけでなく、その後も歯と歯ぐきを清掃しやすい状態へ仕上げること
まで考えます。
セラミックが外れにくいかは、「酸を塗ったか」だけでは決まりません
ここまで見てくると、セラミックを歯へ装着する治療には、想像以上に多くの工程があることが分かります。

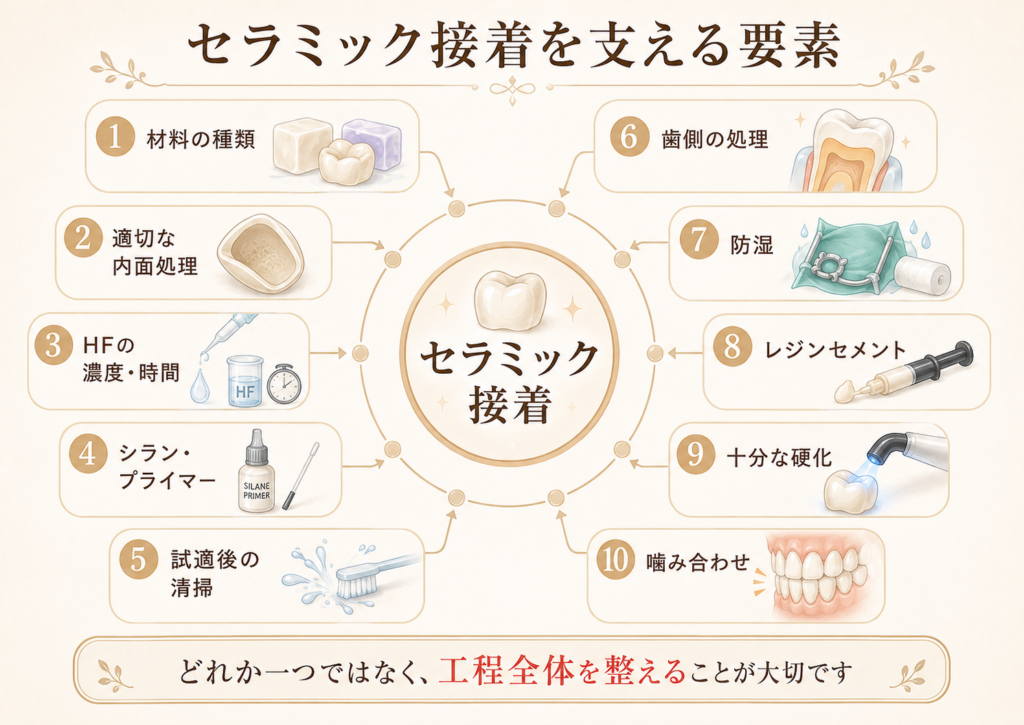

接着には、
- セラミックの種類
- 適切な内面処理
- HFを使う場合の適切な条件
- シランやプライマー
- 試適後の清掃
- 仮着材の除去
- 歯側の接着処理
- 唾液や血液による汚染の防止
- 使用するレジンセメント
- 十分な重合
- 支台歯の形
- セラミックの厚み
- 噛み合わせ
などが関係します。
ですから、
「フッ酸を塗ったから絶対に外れない」
とも、
「強い接着剤を使えば絶対に外れない」
とも言えません。
一本の薬剤ではなく、
材料に合わせた一連の工程を途切れさせずにつなぐこと
が、セラミック接着では大切なのです。
歯科助手さんの治療見学メモ
最初に、
「完成したセラミックの裏へ酸を塗る」
と聞いたときは、せっかく作ったセラミックを最後に傷めているように感じました。
でも、実際には逆でした。
二ケイ酸リチウムなどのガラスセラミックでは、フッ化水素酸によって内面のガラスマトリックスの一部を選択的に処理し、目には見えない微細な凹凸を作ります。
そこへレジンが入り込み、さらにシランがセラミックとレジンの化学的な橋渡しをします。
そして、酸を塗ったら終わりではありません。
試適後に内面を整える。
処理した面を汚さない。
仮歯を外した歯もきれいにする。
歯側にも必要な処理を行う。
レジンセメントで装着し、しっかり硬化させる。
最後にはみ出したセメントまで取り除く。
患者さんから見ると、
「白い被せ物を接着剤でつけた」
という短い時間に見えるかもしれません。
でも、その時間の中では、
セラミックと歯をつなぐための細かな準備が何段階も続いていました。
そして何より印象に残ったのが、
同じ白いセラミックでも、材料が違えば裏側の処理まで変わる
ということです。
「何を塗ったか」だけでなく、
何の材料に、何のために、その処理をしているのか。
そこまで見てみると、完成した被せ物を歯につける治療が少し違って見えてきます。
よくある質問
Q. セラミックへ酸を塗ると弱くなりませんか？
適切な条件で行われる表面処理は、接着に適した表面を作るために行われます。
二ケイ酸リチウムの一材料を用いた実験では、検討された適切な処理条件の範囲で曲げ強さに有意差を認めなかったと報告されています。
ただし、処理時間や濃度を必要以上に増やしてよいという意味ではありません。材料・製品ごとの指定条件を守ることが重要です。
Q. フッ酸は口の中の歯にも塗るのですか？
ガラスセラミックの内面処理に使用するフッ化水素酸は、口腔内の歯へ直接塗布するための薬剤ではありません。
修復物を口腔外で処理し、製品の指示に従って安全に取り扱います。
Q. すべてのセラミックにフッ酸を使いますか？
いいえ。
二ケイ酸リチウムなどのガラスセラミックではHFエッチングが利用されますが、ジルコニアでは接着前処理の考え方が異なります。
「セラミック」という名前だけで同じ処理をするわけではありません。
Q. ジルコニアには何をするのですか？
一般的には、アルミナなどによるサンドブラストで表面を整え、10-MDPを含むプライマーなどを組み合わせて接着します。
実際の処理方法は使用するジルコニア、プライマー、レジンセメントなどによって異なります。
Q. 一度外れたセラミックは、もう一度つけられますか？
再装着できる場合もありますが、すべてのケースで可能とは限りません。
外れた修復物そのものの破損、歯の状態、虫歯、適合、接着面の状態などを確認して判断します。
市販の接着剤などでご自身で戻すと、その後の診察や再装着が難しくなることがあるため、そのまま歯科医院へお持ちください。
セラミックや被せ物が外れた、グラつく、噛むと違和感があるなど気になることがある場合は、歯科医院へご相談ください。
ブランデンタルクリニックは広島電鉄・立町駅から徒歩1分、立町中央ビル4階にあり、エレベーターで来院できます。当日の電話受付にも対応しており、急患の同日相談も可能です。
参考文献
- 羽田詩子．酸処理が二ケイ酸リチウムコア材の曲げ強さに与える影響．日本顎咬合学会誌 咬み合わせの科学．2025；45(1)：11-17．
- 大谷恭史．二ケイ酸リチウムの特徴とその臨床応用について．日本歯科理工学会誌．2024；43(2)：75-78．
- 二瓶智太郎．歯科用CAD/CAM材料の特徴と接着．日本歯科理工学会誌．2024；43(2)：67-70．
- 猪越正直．歯科用ジルコニアの特徴と接着．日本歯科理工学会誌．2024；43(2)：79-82．
- 猪越正直，水口俊介．ジルコニア：マテリアルサイエンスから見た最新のエビデンス．日本補綴歯科学会誌．2022；14：124-130．
- Araújo-Neto VG, Nobre CFA, Freitas MIM, et al. Effect of Hydrofluoric Acid Concentration on Bond Strength to Glass-Ceramics: A Systematic Review and Meta-Analysis of In-Vitro Studies. J Adhes Dent. 2023;25:231-240.
- Tian T, Tsoi JK, Matinlinna JP, Burrow MF. Aspects of bonding between resin luting cements and glass ceramic materials. Dent Mater. 2014;30:147-162.
- Osotprasit P, Lauvahutanon S, Sirimethawong Y, et al. Effect of the difference water amounts and hydrolysis times of silane coupling agent on the shear bond strength between lithium disilicate glass ceramic and composite resin. Dent Mater J. 2024;43(3):375-385.
- Brunetto JL, Pesqueira AA, do Vale-Souza JP, et al. Comparison of self-etching and conventional bifunctional coupling agent in lithium disilicate ceramic: A systematic review and meta-analysis. J Clin Exp Dent. 2024;16(3):e367-e376.
- Nagaoka N, Yoshihara K, Feitosa VP, et al. Chemical interaction mechanism of 10-MDP with zirconia. Sci Rep. 2017;7:45563.
- Inokoshi M, De Munck J, Minakuchi S, Van Meerbeek B. Meta-analysis of bonding effectiveness to zirconia ceramics. J Dent Res. 2014;93:329-334.
- Thammajaruk P, Inokoshi M, Chong S, Guazzato M. Bonding of composite cements to zirconia: A systematic review and meta-analysis of in vitro studies. J Mech Behav Biomed Mater. 2018;80:258-268.
- GC Corporation. Initial LiSi Block Instructions for Use.
- Ivoclar. Monobond Etch & Prime: Scientific Documentation / Instructions for Use.
