はじめに

垂直性歯根破折は、歯科臨床の中でも特に診断が外れやすい病態です。

その理由は、破折線が見えにくいからだけではありません。むしろ本質的な問題は、垂直性歯根破折が、根尖性歯周炎、辺縁性歯周炎、歯内歯周病変、咬合性外傷、穿孔、セメント質剝離性破折と、臨床像のかなりの部分を共有してしまうことにあります。

「根管治療済み歯に透過像がある」

この時点で、多くの臨床医の頭にはまず根尖性歯周炎が浮かびます。根管充填が短い、根管形成が不十分、未処置根管があるかもしれない、補綴物から漏洩しているかもしれない。もちろんそれらは重要な鑑別です。しかし、そこに診断思考が固定されると、垂直性歯根破折は簡単に背景へ退きます。

垂直性歯根破折は、見える病気ではありません。

正確には、「破折線そのものが最初から都合よく見えてくれる病気ではない」というべきでしょう。初期の破折線はデンタルエックス線写真で見えないことが多く、CBCTでも根管充填材やポスト、補綴物によるアーチファクトに隠れます。炎症が歯頸部まで波及していなければ、限局性深部ポケットさえ出ません。患者さんの訴えも、「噛むと少し痛い」「違和感がある」「腫れたり引いたりする」程度にとどまることがあります。

だから垂直性歯根破折の診断は、「破折線を見つける診断」ではなく、「既存の診断では説明しきれない矛盾を拾う診断」です。

根尖性歯周炎としては病変の形が変ではないか。歯周病としてはポケットの出方が不自然ではないか。咬合性外傷としては炎症や排膿の位置が合わないのではないか。CBCTで見えないことをもって、本当に否定してよいのか。

今回のコラムでは、垂直性歯根破折を「どの所見で当てるか」ではなく、「どこで疑いを捨ててはいけないか」という視点で考えます。

まず捨てるべき思考は「根尖透過像＝根管治療の問題」である

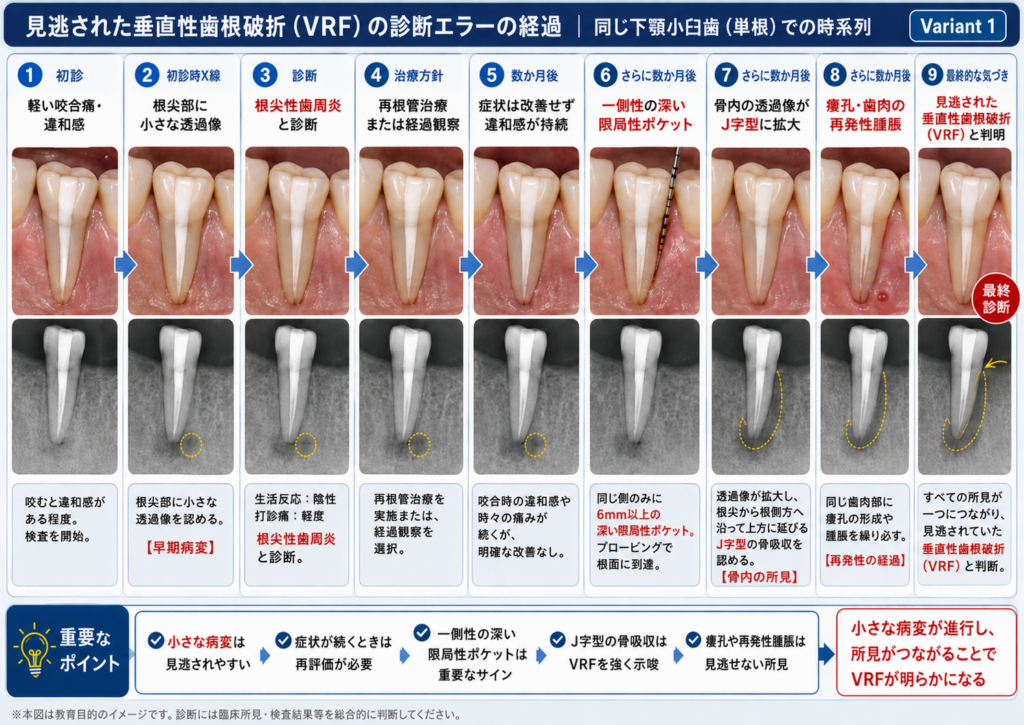

垂直性歯根破折を見逃す最も典型的な入口は、根尖透過像を見た瞬間に、根管治療の失敗として処理してしまうことです。

もちろん、根管治療済み歯に透過像があれば、根管内感染を第一に考えるのは自然です。未処置根管、イスムス、側枝、根尖孔外感染、根管充填不良、補綴物の漏洩、穿孔、ファイル破折など、根管治療の失敗要因は多数あります。

しかし、すべての透過像が根管内感染だけで説明できるわけではありません。

根尖部だけではなく、根面に沿って透過像が伸びている。分岐部に不自然な骨欠損がある。根管充填状態と病変の大きさが釣り合わない。歯肉の腫脹や瘻孔の位置が根尖相当部ではなく歯頸側に寄っている。プロービングで一面だけ深い。咬合痛が持続する。補綴物やポストの条件を見ると、根に大きな力学的負荷がかかっていそうである。

このような症例を、単に「治らない根尖性歯周炎」として再根管治療へ進めると、診断は危険な方向へ傾きます。

垂直性歯根破折で重要なのは、根尖性歯周炎を否定することではありません。むしろ、根尖性歯周炎として説明しようとした時に残る違和感を消さないことです。

その違和感こそが、破折を疑う入口になります。

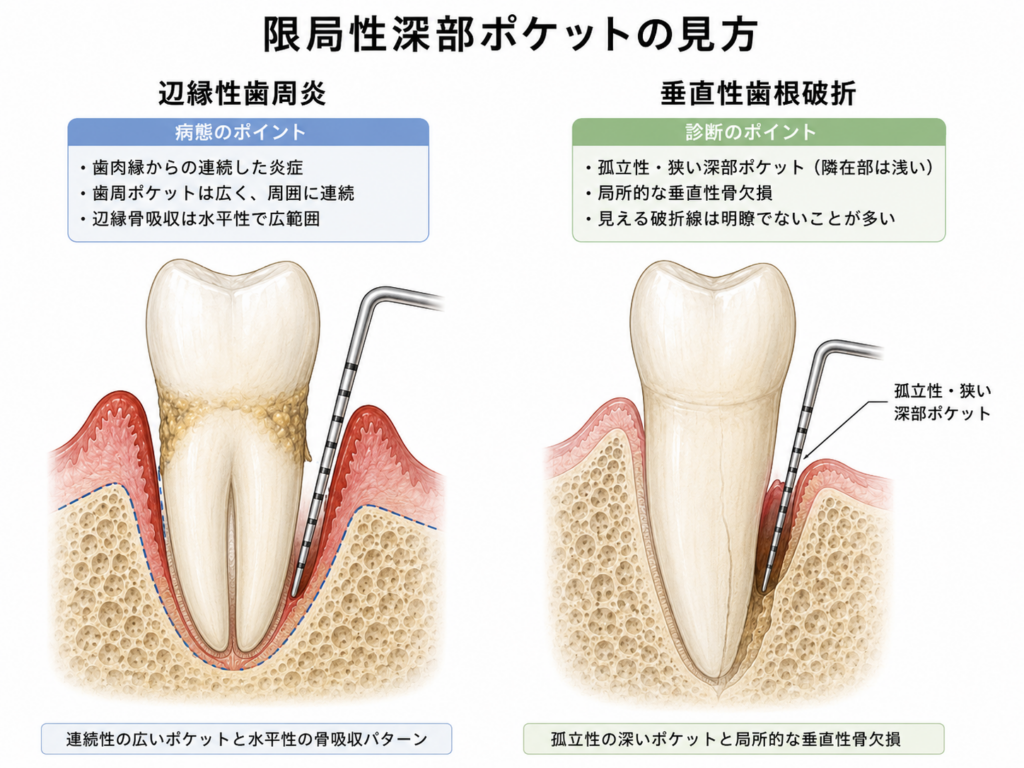

限局性深部ポケットは「深さ」ではなく「孤立性」と「整合性」で読む

垂直性歯根破折の診断で、最も臨床的に強い所見の一つが限局性深部ポケットです。

ただし、ここでいう限局性深部ポケットを、通常の歯周炎におけるポケットと同じ意味で理解すると誤ります。

通常の辺縁性歯周炎では、プラークや歯石を起点として辺縁から歯周組織破壊が進みます。骨吸収は部位差を持ちながらも、ある程度の連続性を持ちます。もちろん限局性に深い部位は存在しますが、全顎的な歯周状態、プラークコントロール、歯石沈着、根形態、咬合性外傷などと照合すれば、ある程度説明がつきます。

一方、垂直性歯根破折では、破折線や破折間隙が細菌の通路になります。炎症は辺縁から均等に進むのではなく、破折線に沿って狭く深く進みます。その結果、プローブが一面だけストンと入るような所見が生じます。

この時に見るべきなのは、ポケットの深さそのものではありません。

そのポケットが、全顎的な歯周状態と釣り合っているか。プラークや歯石の量と説明が合うか。根管治療済み歯の一面だけに出ていないか。排膿や瘻孔の位置と一致するか。デンタルエックス線写真やCBCTで見える骨欠損の方向と一致するか。咬合痛や違和感のある部位と対応しているか。

限局性深部ポケットは、単独で垂直性歯根破折を確定する所見ではありません。しかし、根管治療済み歯に、全顎的歯周状態から浮いた狭く深いポケットが存在する場合、それはかなり強い警告です。

特に危険なのは、「ポケットが深いから歯周病」と短絡することです。

垂直性歯根破折に伴う深いプロービングは、歯周炎のように見えても、病態の本質は異なります。破折線周囲に炎症性結合組織が存在し、その中へプローブが穿通しているような状況では、深い数値だけを見て歯周病と判断することはできません。

また、逆方向の誤りもあります。

限局性深部ポケットがないから破折ではない、という判断です。

これは特に、根尖側から始まる破折で危険です。炎症が歯頸部まで波及していなければ、プロービングデプスは深くなりません。つまり、破折はあるのにポケットはまだ出ない、という時期があります。

したがって、プロービングで大切なのは「深かったら破折」でも「浅かったら否定」でもありません。

その歯の病態の中で、ポケットがどこに現れ、どの方向の骨欠損と一致し、どの症状と対応しているかを読むことです。

J型透過像は「破折線」ではない。破折に伴う骨破壊の影である

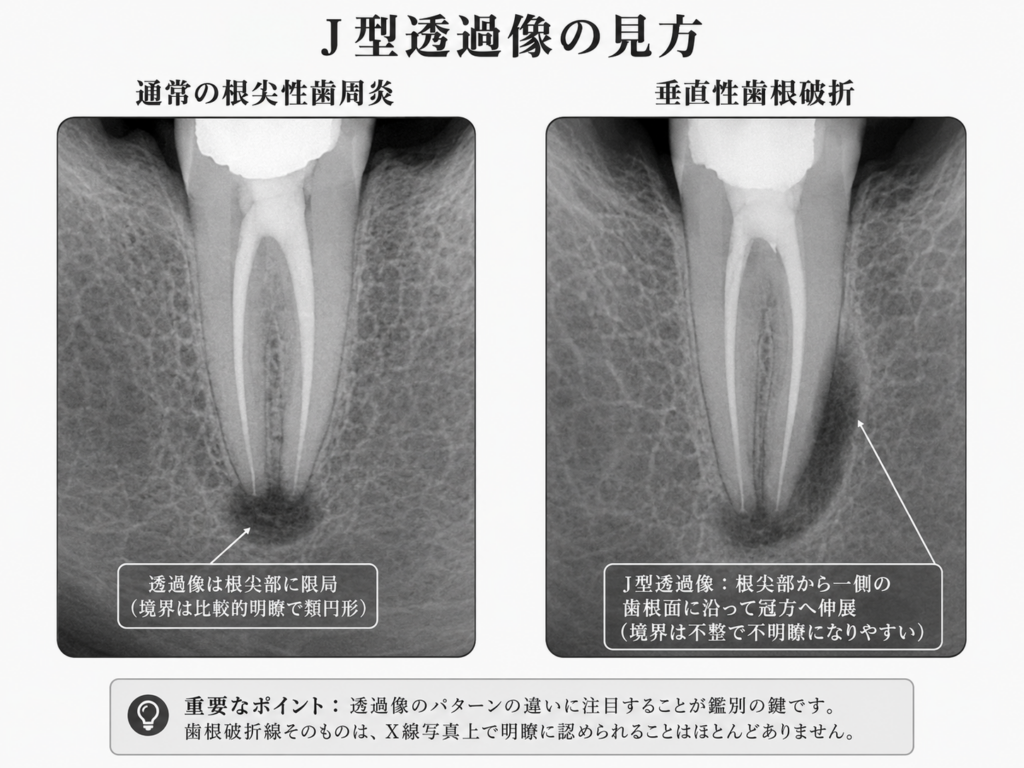

J-shaped radiolucency、いわゆるJ型透過像は、垂直性歯根破折を疑う代表的な画像所見です。

根尖部の透過像が根面に沿って歯頸側へ伸びる。根を取り囲むようにhalo状の透過像を示す。根尖性歯周炎のように見えるが、病変が側方へ偏っている。分岐部や根面に沿った骨欠損を伴う。

こうした所見を見た時、垂直性歯根破折を疑うことは極めて重要です。

しかし、J型透過像を見て「破折線が見えた」と考えてはいけません。

J型透過像は、破折線そのものではありません。破折線に沿って感染と炎症が波及し、その結果として生じた骨欠損の形です。つまり、画像上に現れているのは破折ではなく、破折によって二次的に生じた骨破壊です。

この理解は、診断のタイミングを考える上で重要です。

J型透過像が明瞭に出ている症例は、すでにある程度病態が進行しています。逆に、早期の垂直性歯根破折では、デンタルエックス線写真上で明らかなJ型透過像は出ていないことがあります。

つまり、J型透過像があれば疑う。しかし、J型透過像がないから否定できるわけではない。

この非対称性を理解しておかないと、画像診断は簡単に外れます。

また、J型透過像やhalo状透過像は、根尖性歯周炎、歯内歯周病変、根面溝、セメント質剝離性破折などでも紛らわしい像を呈することがあります。したがって、画像だけで診断するのではなく、プロービング、瘻孔の位置、咬合痛、歯の履歴、補綴条件と必ず照合する必要があります。

ここで若い先生に伝えたいのは、デンタルエックス線写真の読み方です。

根尖部に黒い影があるかどうかだけを見るのでは足りません。病変の輪郭、根面への沿い方、歯根膜腔の拡大、根側方の透過像、分岐部との連続性、骨頂側からの欠損なのか根尖側からの欠損なのか、その形が根管内感染だけで説明できるのかを読む必要があります。

J型透過像は、診断名ではありません。

それは、根尖性歯周炎という診断に疑問を持つための所見です。

咬合痛は非特異的である。だからこそ歯の他所見とリンクする

咬合痛は、垂直性歯根破折の初期症状として重要です。

しかし、咬合痛そのものは非常に非特異的です。急性根尖性歯周炎でも、咬合性外傷でも、歯周炎急性発作でも、クラックトゥースでも、補綴物の高径不調和でも、ブラキシズムでも咬合痛は生じます。

したがって、「噛むと痛いから歯根破折」とは言えません。

それでも咬合痛を軽視してはいけない理由は、垂直性歯根破折が力学的な病態でもあるからです。

歯根破折は、根管内感染だけで起こる病気ではありません。根の構造、残存歯質量、ポスト形成、根管形成、根の扁平性、イスムス、最後方臼歯としての負担、隣在歯欠損、咬合支持の喪失、ブラキシズム、側方力などが絡みます。そこに長期的な疲労破壊が加わることで、破折が臨床化します。

特に、根管治療済み歯で、根管充填の質が極端に悪いわけではないにもかかわらず、咬合痛が長く続く場合は注意が必要です。

咬合調整で一時的に改善する。しかし完全には消えない。腫脹や排膿を繰り返す。再根管治療をしても違和感が残る。瘻孔の位置が根尖相当部と合わない。プロービングで一面だけ深い。CBCTで根面に沿った骨欠損がある。

このような場合、咬合痛は単なる症状ではなくなります。

破折線が咬合力によって微細に開閉し、その周囲の歯根膜や炎症組織に負荷がかかっている可能性を考えるべきです。

咬合痛を診断に使う時は、痛みの有無だけでは不十分です。

咬頭ごとのバイトテストで再現性があるか。咬合時痛なのか、咬合解除時痛なのか。打診痛、咬合接触、側方運動時の干渉、ブラキシズムの徴候、歯冠補綴物の形態、対合歯、欠損歯列の中での位置、最後方臼歯かどうか。これらを合わせて読まなければ、咬合痛はただの曖昧な主訴で終わります。

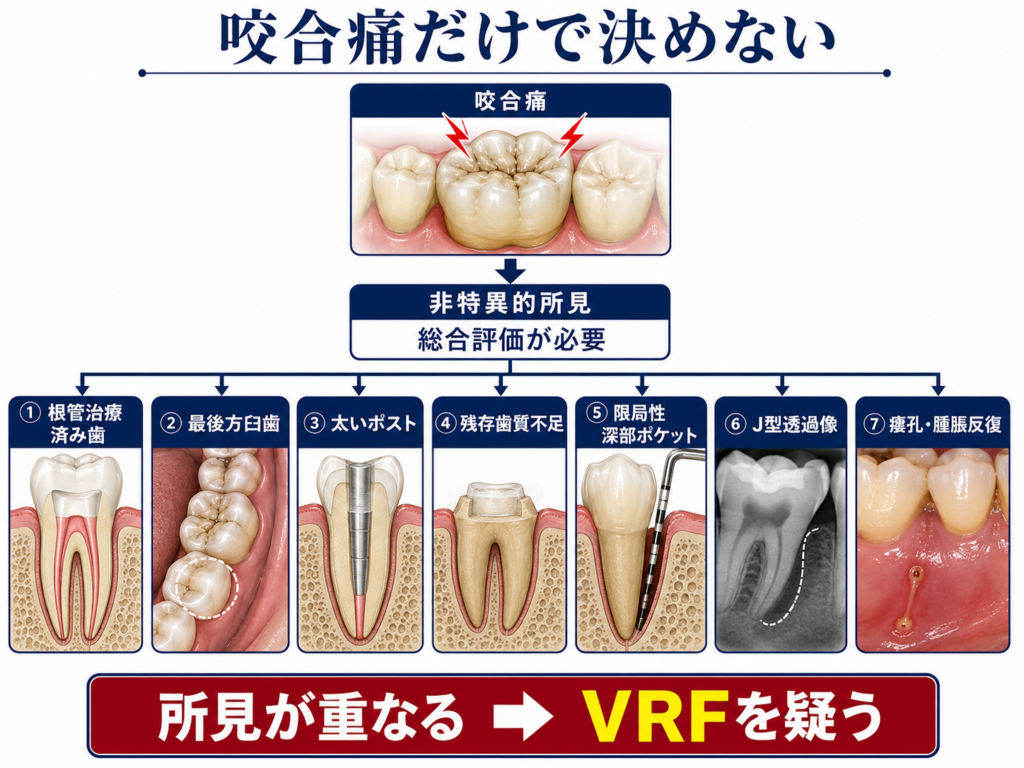

垂直性歯根破折における咬合痛は、単独では弱い。しかし、歯の構造的リスクと画像所見、プロービング所見と結びついた時、一気に意味が変わります。

所見が重なると診断の意味が変わる

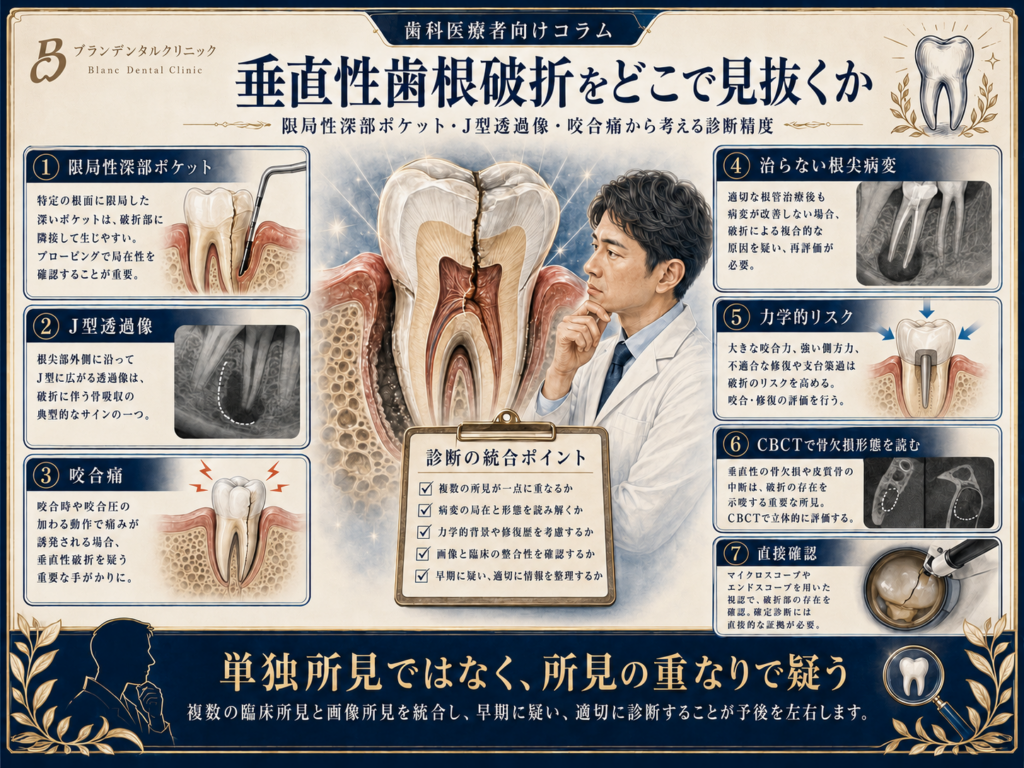

垂直性歯根破折の診断で、単独所見に依存することは危険です。

限局性深部ポケットがあるから破折。J型透過像があるから破折。咬合痛があるから破折。CBCTで線が見えたから破折。逆に、ポケットがないから破折ではない。CBCTで破折線が見えないから破折ではない。

このどれも、診断としては粗いです。

垂直性歯根破折は、所見の重なりによって疑いの強さが変化します。

根管治療済み歯に、J型またはhalo状透過像がある。そこに5mm以上の孤立性ポケットがある。さらに瘻孔、歯周膿瘍、限局性腫脹、咬合痛が重なる。こうなると、その歯は単なる根尖性歯周炎として扱うには危険です。

重要なのは、診断を確率として考えることです。

歯科臨床では、ともすれば「破折か、破折でないか」という二分法になりがちです。しかし、破折線を直接確認できない段階では、本来は「どの程度疑うべきか」という確率論で考える必要があります。

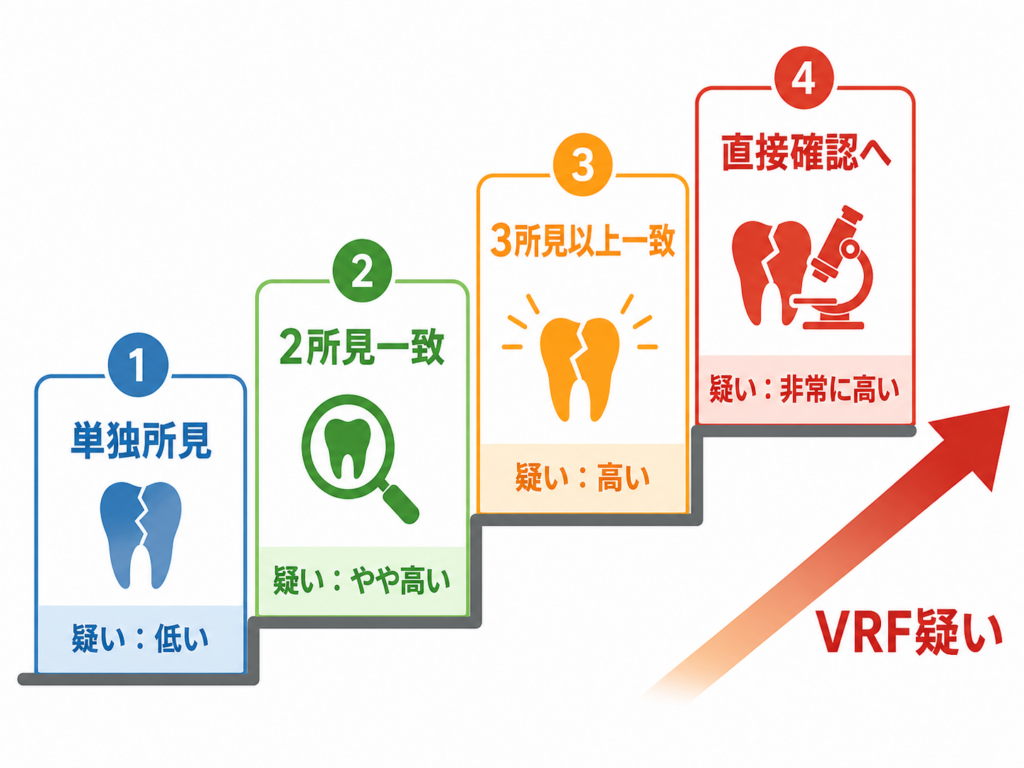

所見が一つだけなら、まだ鑑別の幅を広く持つ。所見が二つ重なれば、破折の可能性を患者説明に入れる。三つ以上重なれば、通常の根尖性歯周炎としての再治療に進む前に、破折確認の方針を具体的に検討する。

垂直性歯根破折の診断精度は、単一検査の精度だけで決まるものではありません。

所見の整合性をどう読むかで決まります。

CBCTは破折線検出装置ではない

CBCTは、垂直性歯根破折の診断において非常に有用です。

頬舌方向の骨欠損、裂開状骨欠損、根面に沿った狭い骨欠損、分岐部との連続性、デンタルエックス線写真では重なって見えない骨破壊の立体的位置関係を評価できます。特に、頬舌側に破折線が走ることが多い症例では、二次元のデンタルエックス線写真だけでは限界があります。

しかし、CBCTを「破折線を見つける装置」として使うと、誤ります。

根管治療済み歯では、ガッタパーチャ、シーラー、メタルポスト、鋳造コア、金属冠、補綴物によるアーチファクトが読影を妨げます。破折線が離開していなければ、低濃度線として描出されないことがあります。ボクセルサイズ、FOV、撮影条件、再構成画像、読影者の経験によっても診断能は変わります。

CBCTで破折線が見えた場合、その診断価値は高いでしょう。

しかし、CBCTで破折線が見えないことは、垂直性歯根破折の否定にはなりません。

ここを取り違えると、CBCTはむしろ診断を遅らせます。

「CBCTを撮ったが破折線は見えなかった。だから破折ではない」

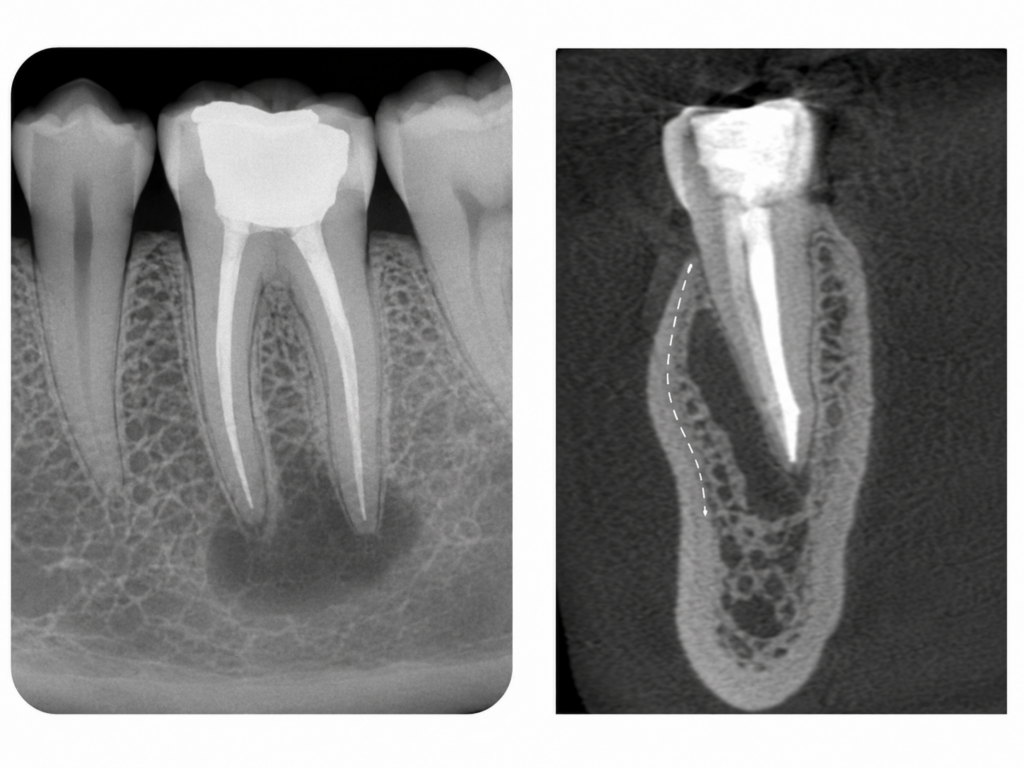

この思考は非常に危険です。根管治療済み歯におけるCBCTの役割は、破折線そのものを常に描出することではなく、破折に伴う骨欠損パターンを読むことにあります。

見るべきものは、破折線だけではありません。

根尖病変が根面に沿っているか。頬側または舌側に裂開状骨欠損がないか。近遠心に狭い三壁性骨欠損がないか。分岐部病変のように見える骨欠損が、実は一根面に沿った破折性骨欠損ではないか。ポスト先端や根管壁に一致して側方性透過像がないか。

CBCTは診断を代行してくれません。

CBCTは、臨床医が持っている疑いを、三次元的に検証するための道具です。疑いの立て方が浅ければ、CBCTを撮っても診断は深まりません。

鑑別診断を名目だけで終わらせてはいけない

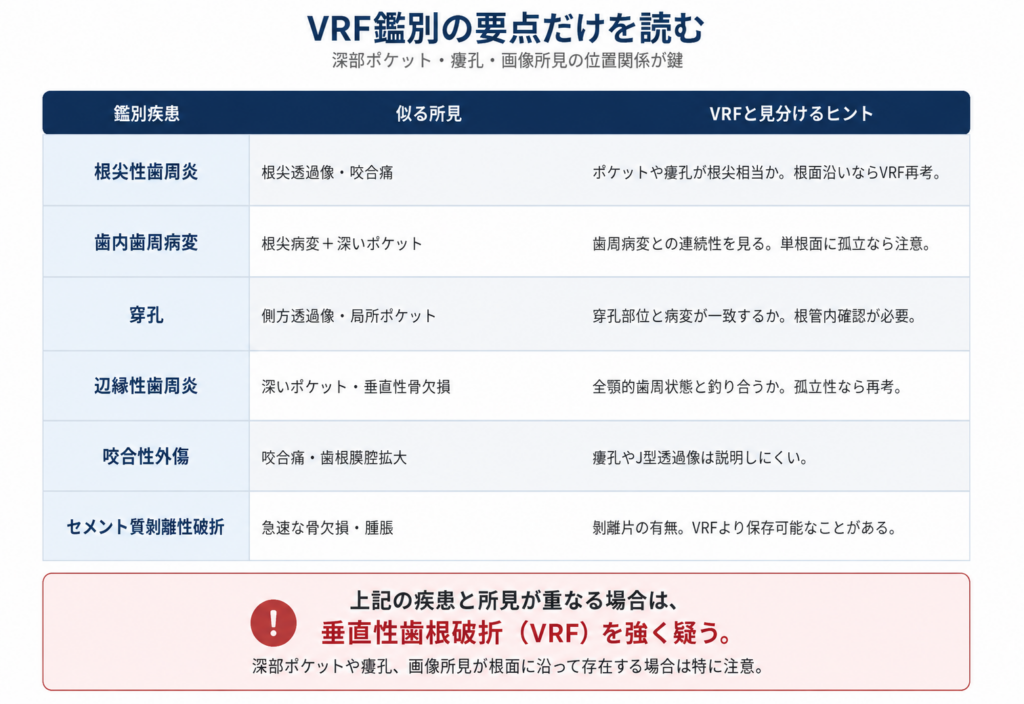

垂直性歯根破折を疑った時、鑑別として根尖性歯周炎、歯内歯周病変、穿孔、辺縁性歯周炎、咬合性外傷、セメント質剝離性破折が挙がります。

問題は、これらを名前だけ列挙して安心してしまうことです。

根尖性歯周炎との鑑別では、根管治療の質、未処置根管の可能性、根尖孔外感染、病変の治癒傾向を見ます。重要なのは、根尖病変として説明できる範囲を超えていないかです。根面に沿った透過像、歯頸側瘻孔、孤立性深部ポケットがあれば、単純な根尖性歯周炎として扱う前に立ち止まるべきです。

歯内歯周病変との鑑別では、歯髄由来の感染と辺縁性歯周炎の連続性を見ます。ただし、垂直性歯根破折もまた、歯内と歯周をつなぐ通路を作ります。だからこそ、歯内歯周病変という診断名で破折を覆い隠してはいけません。

穿孔との鑑別では、ポスト形成や再根管治療歴、側方性透過像の位置、ポケットの出現時期を読みます。穿孔も限局性骨欠損や瘻孔を作ります。根管内を確認せずに、画像だけで破折と穿孔を切り分けるのは難しい場合があります。

辺縁性歯周炎との鑑別では、全顎的な歯周状態が鍵になります。全体に歯周病が進んでいる患者さんでは、破折性ポケットが歯周病の一部に見えてしまいます。逆に、全顎的には安定しているのに一歯一面だけ深い場合は、通常の歯周炎としては不自然です。

咬合性外傷との鑑別では、動揺、歯根膜腔の拡大、咬合接触、パラファンクションを見ます。ただし、咬合性外傷は破折の原因にもなり得ます。咬合性外傷があるから破折ではない、ではなく、咬合性外傷が破折を生じさせた可能性を考える必要があります。

そして、特に重要なのがセメント質剝離性破折です。

セメント質剝離性破折は、垂直性歯根破折と似た臨床像を呈することがあります。急速な垂直性骨欠損、限局性深部ポケット、腫脹、疼痛を伴うことがあり、歯周病や根尖性歯周炎と誤診されることもあります。しかも、垂直性歯根破折とは予後が異なる場合があります。

つまり、垂直性歯根破折を疑う力と同じくらい、垂直性歯根破折と決めつけない力も必要です。

これは矛盾ではありません。

診断とは、疑うことと、決めつけないことを同時に行う作業です。

直接確認できるまで「確定」と「疑い」を分ける

垂直性歯根破折の確定診断は、原則として破折線の直接確認です。

根管壁に破折線を確認する。ポストや築造体を除去して根管内を観察する。マイクロスコープ下で染色を併用する。歯根表面を外科的に確認する。抜歯後に拡大視野下で確認する。

しかし、臨床では常に直接確認できるわけではありません。

補綴物除去が歯の保存性を下げる場合もあります。外科的探索の侵襲が問題になる場合もあります。患者さんが抜歯を望まない場合もあります。根管内から見えない部位に破折が存在する場合もあります。外科的に頬側は見えても舌側や近遠心面が十分に確認できない場合もあります。

だからこそ、診断表現を丁寧に分ける必要があります。

「垂直性歯根破折を疑う所見がある」

「垂直性歯根破折の可能性が高い」

「破折線を直接確認した」

この三つは同じではありません。

破折線を確認していない段階で断定すれば、過剰診断になります。逆に、破折線を確認できていないからといって、可能性を説明せず再根管治療を繰り返せば、見逃しになります。

垂直性歯根破折の診断で必要なのは、強引な断定ではありません。

不確実性を抱えたまま、どこまで説明し、どこで確認へ進み、どこで治療方針を変えるかという判断です。

垂直性歯根破折を見逃す臨床医の思考回路

垂直性歯根破折は、知識がないから見逃すだけではありません。

知識があっても見逃します。

なぜなら、臨床医はしばしば、自分が治療可能な診断名に症例を寄せたくなるからです。

根尖性歯周炎なら再根管治療ができる。未処置根管なら探せる。根管充填不良ならやり直せる。歯周炎なら歯周基本治療ができる。咬合性外傷なら咬合調整ができる。

しかし、垂直性歯根破折は違います。

診断した瞬間に、保存困難、抜歯、分割抜歯、意図的再植、接着、移植、補綴設計、インプラント、義歯といった重い話へ移行します。患者さんへの説明も難しい。過去の治療との関係を問われることもある。治療方針の選択肢も単純ではありません。

だから無意識に、「破折ではない」と考えたくなります。

しかし、臨床において最も危険なのは、見たくない診断を見ないことです。

治らない根尖性歯周炎として再治療を繰り返す。歯周病としてポケット処置を続ける。CBCTで線が見えなかったことに安心する。咬合調整で一時的に症状が軽くなったことを根拠にする。

その間に、破折線周囲の骨欠損は進行します。

垂直性歯根破折の早期診断とは、破折線を早く見つけることではありません。臨床医が、破折という不都合な診断を候補から外さないことです。

保存できるかどうかは、診断とは別の問題である

垂直性歯根破折と診断したら即抜歯、という考えもまた単純すぎます。

破折の位置、方向、完全破折か不完全破折か、歯周組織破壊の範囲、根分岐部への波及、補綴設計、咬合負担、患者さんの希望、隣在歯の状態、歯列全体の支持、術者の技術、接着処置や意図的再植の適応などによって、保存可能性は変わります。

ただし、ここでも診断と治療希望を混同してはいけません。

保存したいから破折ではないことにする。抜歯したくないから診断を曖昧にする。患者さんが希望するから、破折の可能性を説明せず再治療を続ける。

これは避けるべきです。

保存を検討するからこそ、診断はむしろ厳密であるべきです。破折の疑い、骨欠損範囲、咬合条件、予後不良因子を整理したうえで、保存に挑むのか、抜歯へ進むのか、再植や移植まで含めて検討するのかを決める必要があります。

垂直性歯根破折の診断は、抜歯宣告ではありません。

しかし、診断を曖昧にしたまま保存処置を続けることは、結果として患者さんの選択肢を狭めることがあります。

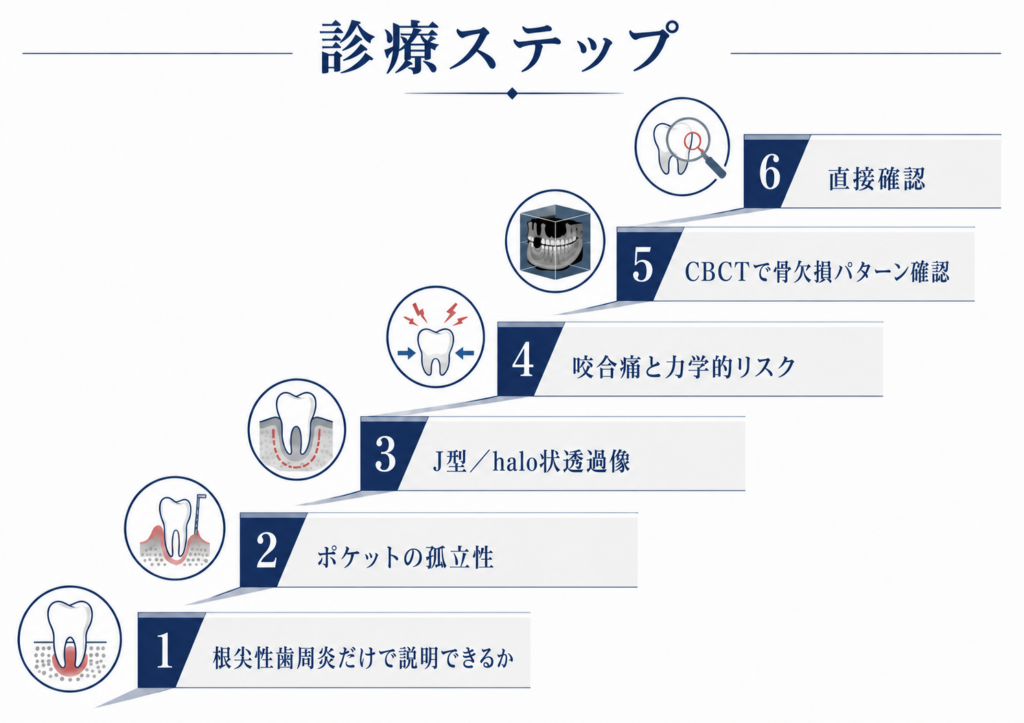

私ならどこで疑いを上げるか

臨床で垂直性歯根破折を疑う時、私は一つの所見だけでは判断しません。

まず、その歯の病態を根尖性歯周炎だけで説明できるかを考えます。説明できるなら、根管治療の問題として整理します。しかし、病変の形、瘻孔の位置、ポケットの出方、咬合痛の性質、補綴条件が根尖性歯周炎だけでは説明しきれない場合、破折の疑いを上げます。

次に、プロービングを見ます。全顎的な歯周状態と合わない一面性、狭い深部ポケット、排膿、プラーク・歯石量との不一致があれば、破折性病変を考えます。

さらに、デンタルエックス線写真を見直します。根尖部だけでなく、根面、分岐部、歯根膜腔、ポスト周囲、側方性透過像を確認します。必要なら偏心撮影を行います。

その上でCBCTを撮ります。ただし、CBCTで破折線を探すというより、骨欠損の形を見ます。頬舌側の裂開状欠損、近遠心の狭い垂直性骨欠損、根面に沿う透過像を探します。

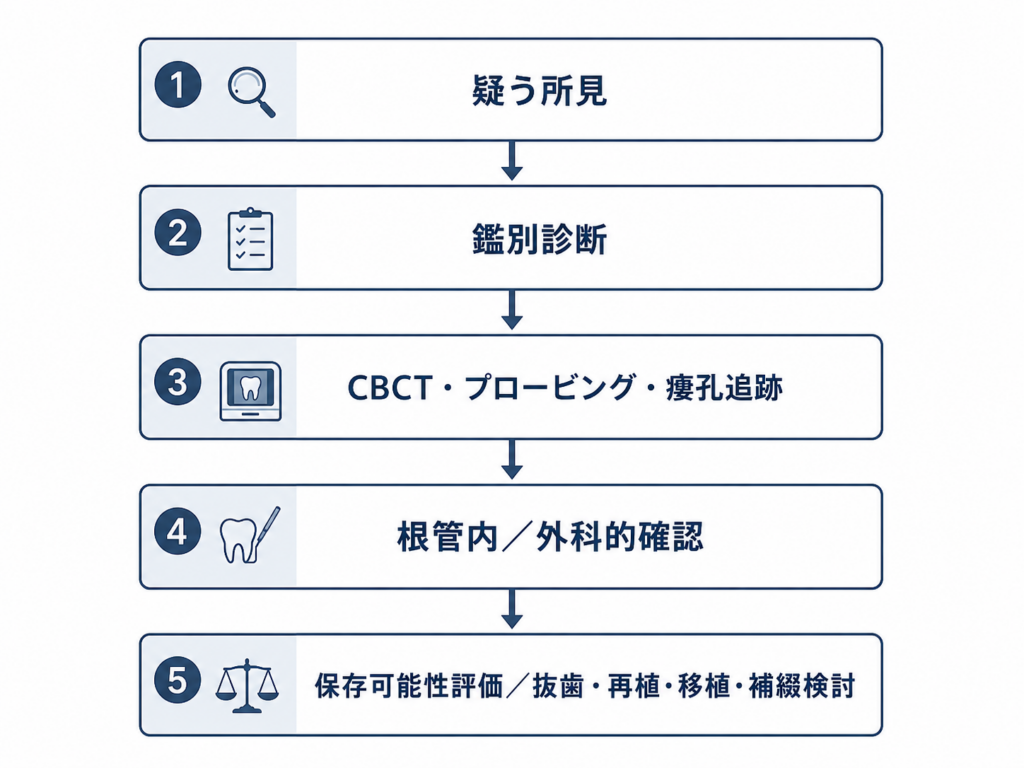

それでも確定できない場合、補綴物やポストの除去、マイクロスコープ下での根管内観察、瘻孔追跡、外科的探索を検討します。

ここまでしても、診断が完全に確定しない症例はあります。

だからこそ、患者さんには「破折の可能性がある」「確定には直接確認が必要」「保存処置を行っても予後に限界がある」「骨欠損が進めば選択肢が狭まる」という説明が必要になります。

終わりに：垂直性歯根破折の診断精度は、検査機器ではなく思考の精度で決まる

垂直性歯根破折は、単一の検査で簡単に診断できる疾患ではありません。

限局性深部ポケットは強い所見ですが、すべての破折で初期から出るわけではありません。J型透過像やhalo状透過像は重要ですが、それは破折線そのものではなく、破折に伴う骨破壊の影です。咬合痛は重要な症状ですが、非特異的です。CBCTは有用ですが、根管治療済み歯ではアーチファクトや解像度の限界があり、陰性だからといって破折を除外できるわけではありません。

つまり、垂直性歯根破折の診断精度は、検査機器の性能だけで決まるものではありません。

むしろ、所見同士の整合性をどう読むかで決まります。

根尖性歯周炎として説明できない違和感。歯周病としては不自然な一面性。画像上の病変形態と臨床症状の対応。咬合痛と構造的リスクの接続。CBCTで見えた骨欠損とプロービングの一致。直接確認できない段階での不確実性の扱い。

ここに、臨床医の診断力が出ます。

垂直性歯根破折は、見えたら診断できる病気ではありません。

見えない段階で、どこまで疑えるか。

そして、疑ったあとに、どこまで決めつけずに検証できるか。

その二つの間に、垂直性歯根破折診断の本質があると思います。

《参考文献》

菅谷勉. 垂直歯根破折の早期診断. 日本歯内療法学会雑誌. 2022;43(2):69-75.

Patel S, Bhuva B, Bose R. Present status and future directions: vertical root fractures in root filled teeth. International Endodontic Journal. 2022;55(Suppl.3):804-826.

Liao W-C, Chen C-H, Pan Y-H, Chang M-C, Jeng J-H. Vertical Root Fracture in Non-Endodontically and Endodontically Treated Teeth: Current Understanding and Future Challenge. Journal of Personalized Medicine. 2021;11(12):1375.

See WK, Ho JCC, Huang CF, Hung WC, Chang CW. The association between clinical diagnostic factors and the prevalence of vertical root fracture in endodontic surgery. Journal of the Formosan Medical Association. 2019;118(3):713-720.

Goldberger T, Rosen E, Blau-Venezia N, Tamse A, Littner D. Pathognomonic Combination of Clinical Signs for Diagnosis of Vertical Root Fracture: Systematic Review of the Literature. Applied Sciences. 2021;11(22):10893.

PradeepKumar AR, Shemesh H, Nivedhitha MS, Hashir MMJ, Arockiam S, Uma Maheswari TN, et al. Diagnosis of Vertical Root Fractures by Cone-beam Computed Tomography in Root-filled Teeth with Confirmation by Direct Visualization: A Systematic Review and Meta-Analysis. Journal of Endodontics. 2021;47(8):1198-1214.

Habibzadeh S, Ghoncheh Z, Kabiri P, Mosaddad SA. Diagnostic efficacy of cone-beam computed tomography for detection of vertical root fractures in endodontically treated teeth: a systematic review. BMC Medical Imaging. 2023;23:68.
