2026年6月20日
(院長の徒然コラム)
はじめに
接着修復を語るとき、「CRは弱い」「セラミックはきれい」「ジルコニアは強い」といった材料名による単純な整理は、臨床判断をかえって鈍らせることがある。
修復物の予後は、材料そのものの曲げ強さだけでなく、歯質側界面、修復物側界面、レジンセメント、支台歯形態、窩洞形態、防湿、光照射、咬合、研磨、再治療可能性によって決まる。
CR、CAD/CAMレジン冠、二ケイ酸リチウム、ジルコニアは、それぞれ異なる強みを持つ一方で、異なる場所に限界が出る。今回のコラムでは、接着修復を「材料比較」ではなく、「どこで破綻するか」を読む臨床判断として整理したい。
接着修復の限界は、材料名ではなく界面に現れる
歯科臨床において、白い修復材料の選択肢はこの十数年で大きく広がった。直接法コンポジットレジン、CAD/CAMレジン冠、CAD/CAMインレー、二ケイ酸リチウムガラスセラミック、ジルコニア、さらにPEEK系材料まで、従来の金属修復を置き換え得る材料は増えている。
しかし、材料が増えたことは、必ずしも臨床判断が簡単になったことを意味しない。むしろ、材料名だけで治療方針を決めることの危険性は高まっている。
「強い材料を使えば長持ちする」という考え方は、半分は正しいが、半分は臨床を見誤らせる。なぜなら、接着修復の破綻は、材料そのものの破折として現れるとは限らないからである。ある症例では修復物が割れる。別の症例では外れる。ある症例では辺縁から劣化する。ある症例では対合歯が摩耗する。ある症例では修復物は無事でも支台歯側に問題が出る。

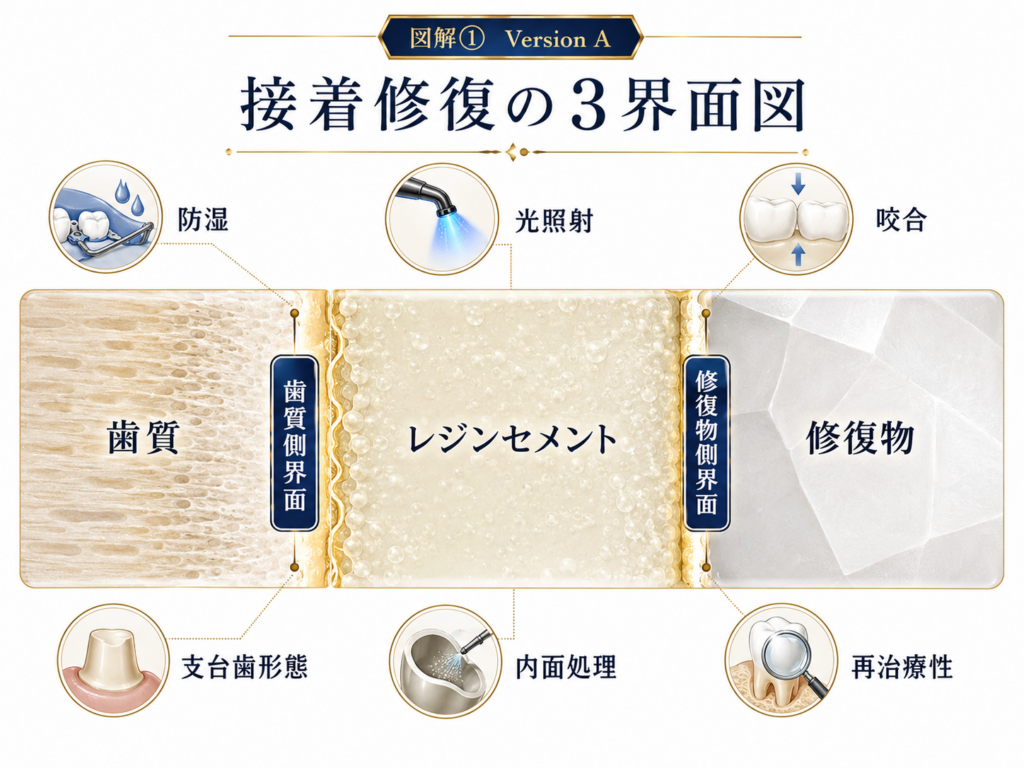

接着修復では、少なくとも三つの領域を同時に見なければならない。第一に、歯質と接着材、または歯質とレジンセメントの界面である。第二に、レジンセメントと修復物内面の界面である。第三に、セメント層や修復材料そのものが口腔内環境と咬合力にどう耐えるかである。
さらに、歯質といってもエナメル質と象牙質では接着の意味が違う。健全象牙質とう蝕影響象牙質でも違う。窩洞が浅いか深いか、歯肉縁上か歯肉縁下か、防湿できるか、光が届くか、支台歯高径があるか、咬合力が強いか、ブラキシズムがあるかによって、同じ材料でも臨床結果は変わる。
したがって、CR、セラミック、ジルコニアを比較するとき、本当に問うべきなのは「どれが一番強いか」ではない。「その歯では、どこに限界が出やすいか」である。
この見方を持たないまま材料選択をすると、CRは安いから弱い、セラミックは高いから良い、ジルコニアは強いから万能、という粗い判断になりやすい。しかし臨床現場で実際に問題になるのは、もっと具体的である。
CRでは、窩洞内での防湿、象牙質接着、重合収縮、光照射、咬合接触、辺縁封鎖が問題になる。CAD/CAMレジン冠では、直接CRとは異なるレジン系ブロックの性質、支台歯形態、内面処理、支台歯側処理、脱離が問題になる。二ケイ酸リチウムでは、審美性と接着性に優れる一方で、脆性材料としての厚み、支持、破折、チッピングが問題になる。ジルコニアでは、材料破折よりも、接着様式、MDP、サンドブラスト、支台歯形態、透光性と強度のトレードオフ、咬合調整後の研磨、対合歯摩耗が問題になる。
本稿では、これらを「材料の優劣」ではなく、「失敗様式の違い」として見ていく。
CR修復の限界：低侵襲性とリペア性は、操作依存性と表裏一体である
直接法コンポジットレジン修復の最大の価値は、歯質保存にある。窩洞形成量を抑え、健全歯質を必要以上に犠牲にせず、即日で形態回復ができる。さらに、破折や摩耗が生じた場合にも、条件が整えばリペアが可能である。このリペア性は、長期管理を前提にした臨床では非常に大きい。
CR修復を「弱い材料」として片づけるのは、現在の保存修復学に対して不正確である。材料物性、接着システム、フィラー技術、光重合技術、研磨技術は大きく進歩している。国内多施設臨床研究でも、適切な症例選択と術式のもとで、直接法CR修復は良好な臨床成績を示している。特に、CR破折が起きてもリペアで対応できるという点は、クラウン系修復とは異なる臨床的な強みである。
しかし、その強みは「何でもCRでよい」という意味ではない。むしろCRは、操作依存性の高い材料である。

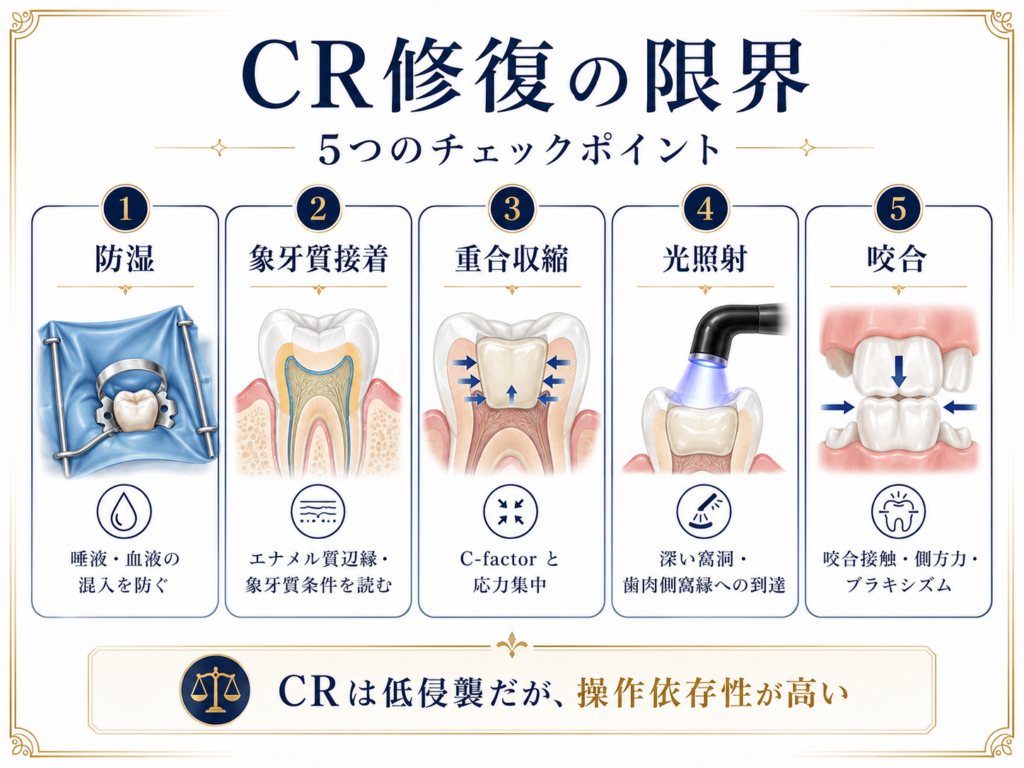

CR修復でまず問題になるのは、象牙質接着である。エナメル質辺縁が十分に残る小窩裂溝う蝕や小さな隣接面う蝕では、CRは非常に合理的な選択肢になり得る。一方、歯肉側マージンが象牙質主体になり、防湿が難しく、窩洞が深く、咬合接触が強く、接着面積に対して重合収縮応力が大きくなる症例では、CRの限界が見えやすくなる。

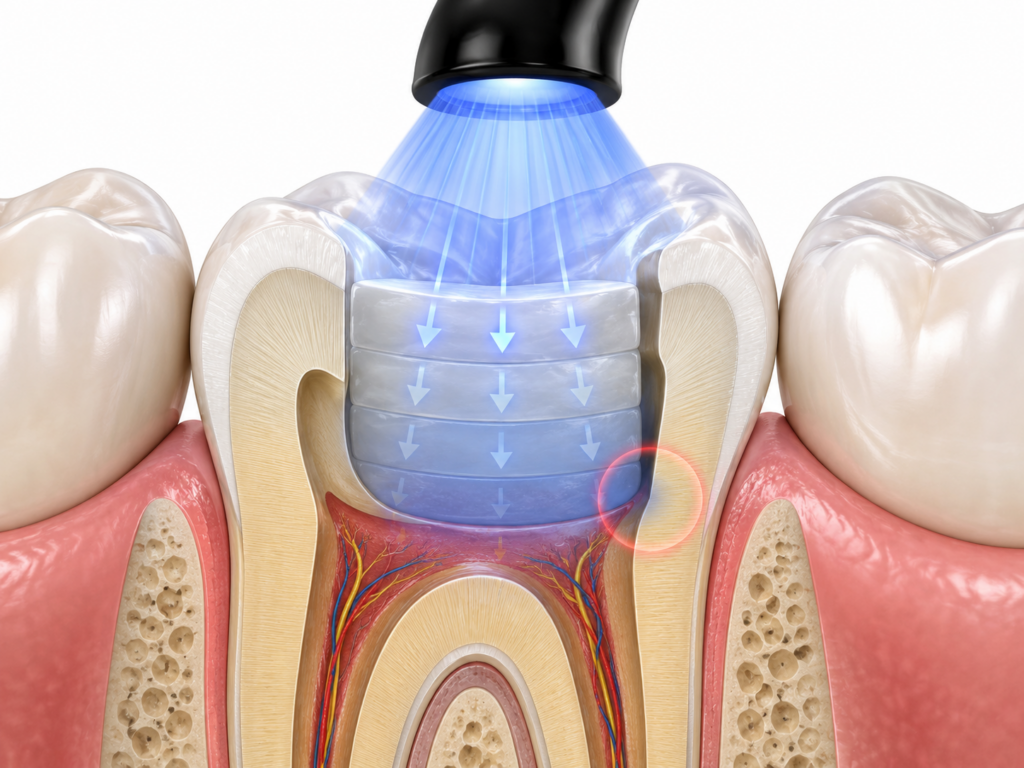

CRは光重合材料である。したがって、「詰めれば固まる」のではなく、「光が届いた範囲で、十分なエネルギーを受けて、適切に重合する」材料である。臼歯部2級窩洞の歯肉側窩縁、深い窩洞、隔壁やマトリックスにより照射角度が制限される部位では、光照射の不十分さが重合不全や接着不良につながり得る。
特に深い2級窩洞では、咬合面側から歯肉側マージンまでの距離が大きくなる。光源からの距離が延びれば光強度は低下する。照射器の光強度、波長、照射チップの角度、照射距離、照射時間、追加照射の有無が、重合率と接着耐久性に影響する。強い照射器を使っているつもりでも、実際にはチップ先端が窩洞に正対していなければ、最も重合させたい部位に十分な光が届いていないことがある。
次に、重合収縮である。CRは重合時に収縮する。接着によって窩壁に固定されている材料が収縮すれば、応力は界面に生じる。C-factorが高い窩洞では、応力の逃げ場が少なく、コントラクションギャップや辺縁劣化のリスクが高まる。したがって、積層充填、フロアブルレジンの使い方、バルクフィル材料の適応、ライニング、照射タイミング、咬合面形態の回復は、単なる術者の好みではなく、応力制御の問題である。
CR修復の臨床成績を考えるときは、材料強度だけでなく、どのような条件でその成績が得られているのかを読む必要がある。保存修復を専門とする術者、適切な防湿、接着操作、咬合調整、研磨、リコール管理がそろって初めて、CRは本来の性能を発揮する。
この点で、自己接着性CRや簡略化された接着システムの位置づけも慎重に考えたい。ステップを減らすことは臨床的には有用である。唾液暴露時間を短縮し、術式を単純化し、ヒューマンエラーを減らす可能性がある。しかし、象牙質表面のスミヤー層、モノマー浸透、接着耐久性、う蝕影響象牙質への接着を無視できるわけではない。簡便化は、接着機構を不要にするものではない。
CR修復の適応判断では、窩洞の大きさだけを見てはいけない。残存辺縁隆線、咬頭の支持、歯肉側マージンの位置、エナメル質の残存、咬合接触、隣接面コンタクトの再現性、患者のう蝕リスク、口腔清掃状態、術野確保を総合して判断する必要がある。
小さな窩洞をわざわざ間接修復に移行して歯質削除量を増やす必要はない。一方で、広範囲に咬頭支持を失い、歯肉縁下にマージンが及び、防湿が困難で、咬合力が強い症例をCRで無理に完結させようとすれば、短期的には見た目が整っても、長期的には辺縁劣化、破折、二次う蝕、咬合面摩耗として限界が現れる。
CRの価値は、「小さく治せること」と「やり直しやすいこと」にある。しかし、その価値を発揮するには、術者が接着、光照射、形態付与、咬合、研磨を軽視しないことが前提になる。
CAD/CAMレジン冠の限界：直接CRとは別物であり、破折より脱離を読むべき材料である
CAD/CAMレジン冠は、直接CRと同じ「レジン系」として語られがちである。しかし、臨床的には直接CRとは別の材料群として扱うべきである。
直接CRは口腔内で充填し、光照射によって重合させる。これに対し、CAD/CAMレジン冠は、高温・高圧下であらかじめ重合されたレジンブロックをミリングして製作する。重合率、フィラー含有量、材料の均質性、寸法安定性、加工精度は直接CRとは異なる。したがって、「CRだから弱い」「レジンだから同じ」と整理するのは乱暴である。
一方で、CAD/CAMレジン冠の臨床上の限界は、セラミックやジルコニアとも違う。特に重要なのは、破折よりも脱離が問題として見えやすい点である。
CAD/CAMレジン冠の予後を読むとき、生存率と成功率を分けて考える必要がある。脱離しても再装着され、口腔内で機能し続ければ「生存」と扱われることがある。しかし、臨床上、脱離は明らかなトラブルである。患者にとっては「外れた」時点で不安が生じ、再来院が必要になり、歯科医師側にも原因分析と再装着、場合によっては再製作が求められる。したがって、CAD/CAMレジン冠では、単に「割れずに残っているか」ではなく、「脱離を含めて成功しているか」を読まなければならない。

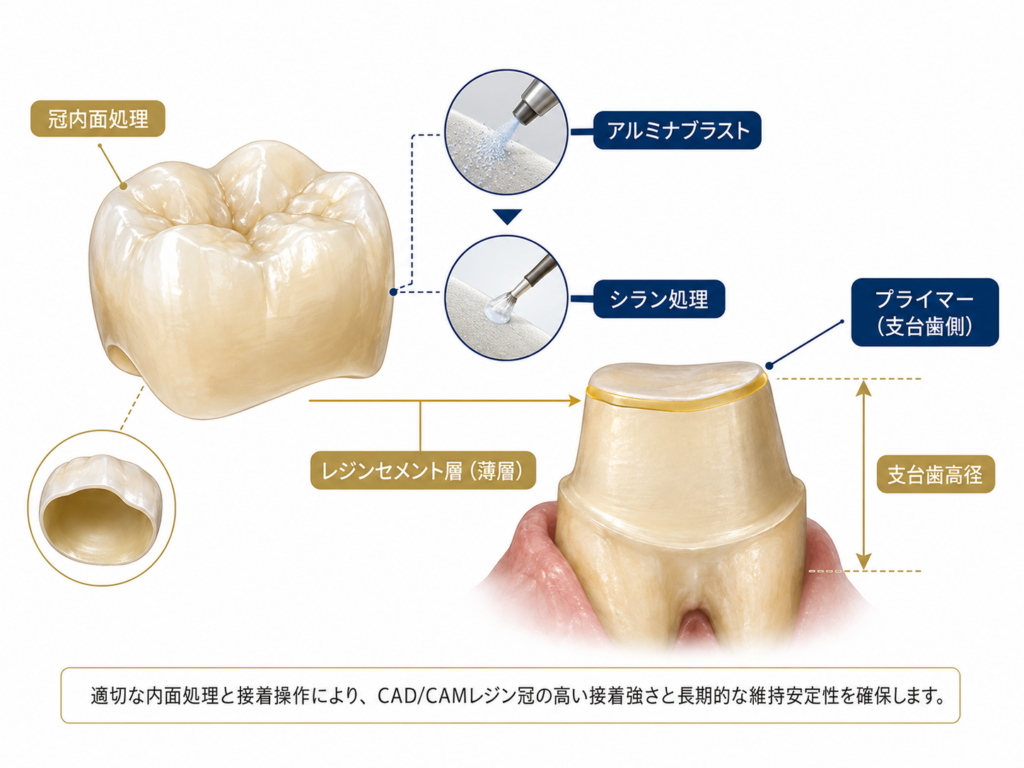

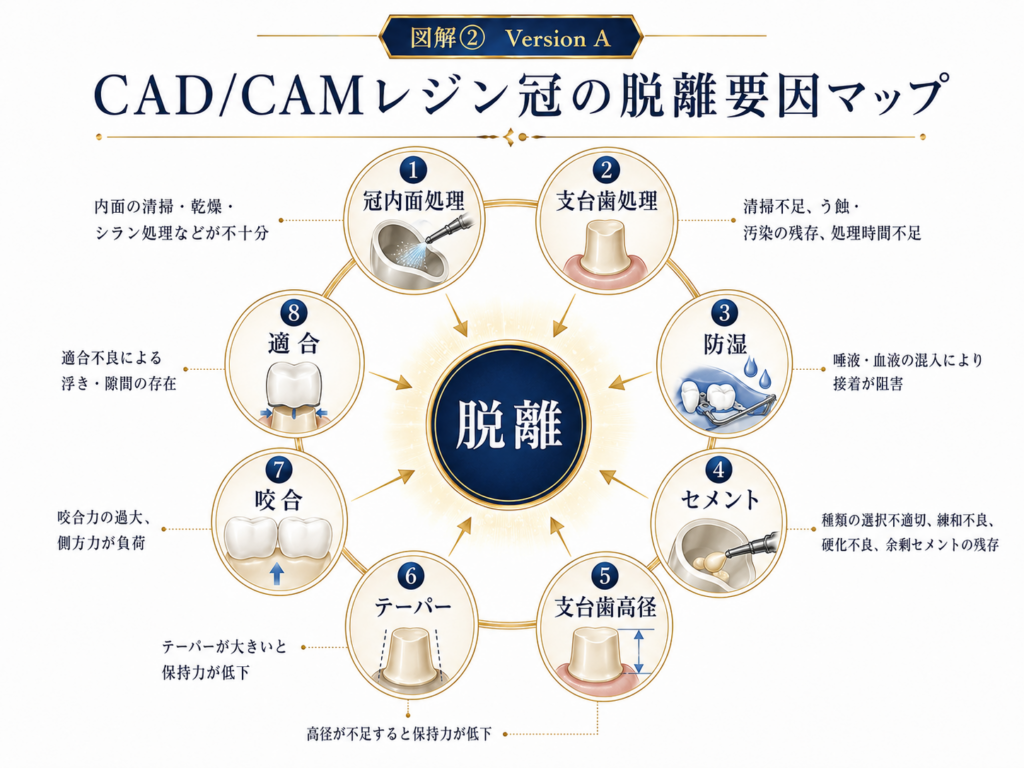

CAD/CAMレジン冠の脱離を「接着が弱いから」とだけ見るのは不十分である。もちろん接着は重要である。冠内面のアルミナブラスト、シラン処理、レジンセメントの選択、支台歯側の処理、防湿、唾液汚染管理、光照射はいずれも重要である。しかし、脱離は接着操作単独の問題ではなく、支台歯形態、保持形態、適合、咬合力の総和として現れる。
支台歯高径が低い。テーパーが大きい。軸面が短い。咬合面クリアランス確保のために過度に削られている。ラインアングルが不適切で、ミリングの再現性やセメントスペースに影響している。咬合接触が偏っている。ブラキシズムがある。防湿が不十分なまま装着している。これらが重なれば、いくら内面処理を行っても脱離リスクは上がる。
また、CAD/CAM冠では「工具逃げ」も無視できない。鋭い隅角や細い溝、明瞭すぎるラインアングルは、ミリングバーの径や加工限界によって再現されにくい。結果として内面形態が補正され、セメントスペースが厚くなり、適合や保持に影響する可能性がある。CAD/CAM冠の支台歯形成では、金属冠の形成をそのまま持ち込むのではなく、材料と加工法に合わせた形態を考える必要がある。
接着手順についても、初期の考え方から変化している。保険導入当初は、冠内面処理に意識が集中しやすかった。アルミナブラスト、清掃、シラン処理、接着性レジンセメントという流れである。しかし、その後のデータ蓄積により、冠内面側だけでなく、支台歯側の処理、セメント選択、適合、保持力を含めて考える必要性が明確になった。
デュアルキュア型レジンセメントの光照射も重要である。化学重合で硬化が進むとはいえ、臨床上問題になるのは装着直後から初期にかけての安定性である。十分な光照射は初期接着強さに関わる。特にCAD/CAM用コンポジットレジンクラウンでは、修復物を介した光の到達、材料厚み、照射時間を考慮しなければならない。余剰セメント除去のための短時間照射だけでなく、最終硬化としての十分な照射をどの方向から行うかも臨床操作の一部である。
CAD/CAMレジン冠を「保険の白い被せ物」として患者説明することは必要だが、臨床家がその表現に引きずられてはいけない。これはレジン系間接修復であり、直接CRとも、二ケイ酸リチウムとも、ジルコニアとも異なる。破折、摩耗、着色、脱離、適合、再装着可能性を別々に読まなければならない。
【保険で白い被せ物はできる？CAD/CAM冠・CAD/CAMインレーとセラミックの違い】
【歯科治療のデジタル・トランスフォーメーション：CAD/CAM冠が変える補綴治療】
二ケイ酸リチウムの限界：接着しやすいセラミックほど、接着条件を守らなければならない

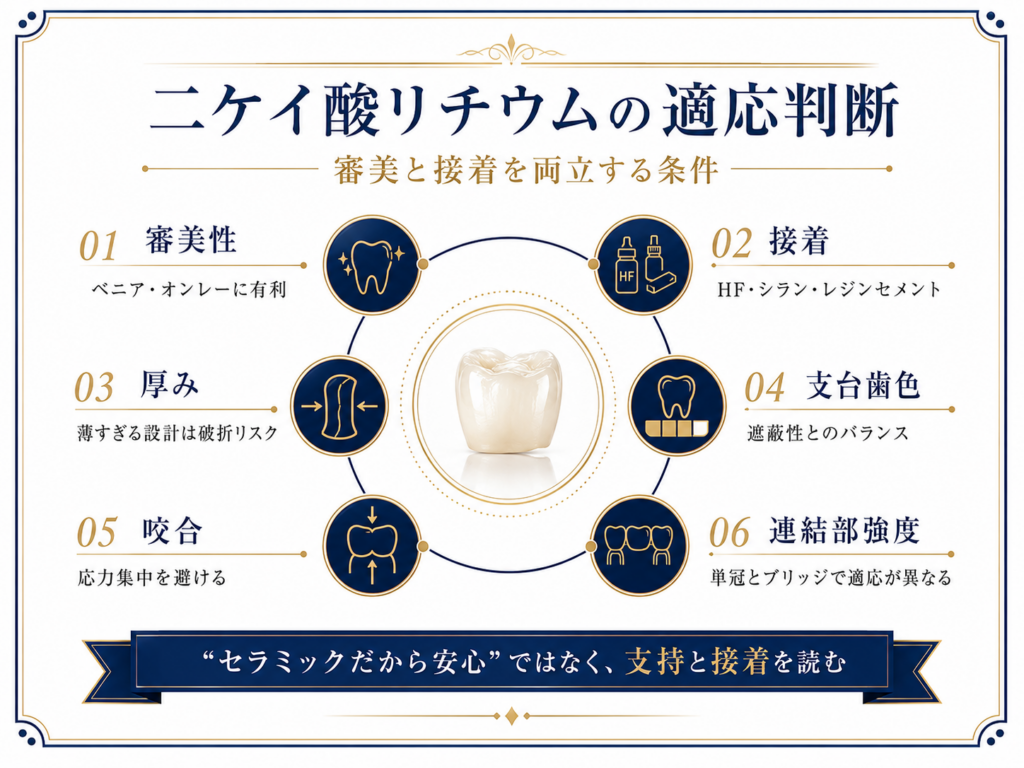

二ケイ酸リチウムガラスセラミックは、現代の審美修復において非常に使いやすい材料である。光透過性が高く、天然歯に近い色調再現がしやすい。インレー、オンレー、オーバーレイ、ラミネートベニア、単冠などで、歯質と修復物の境界を審美的に処理しやすい。接着修復を前提にした部分被覆修復では、二ケイ酸リチウムの強みがよく出る。

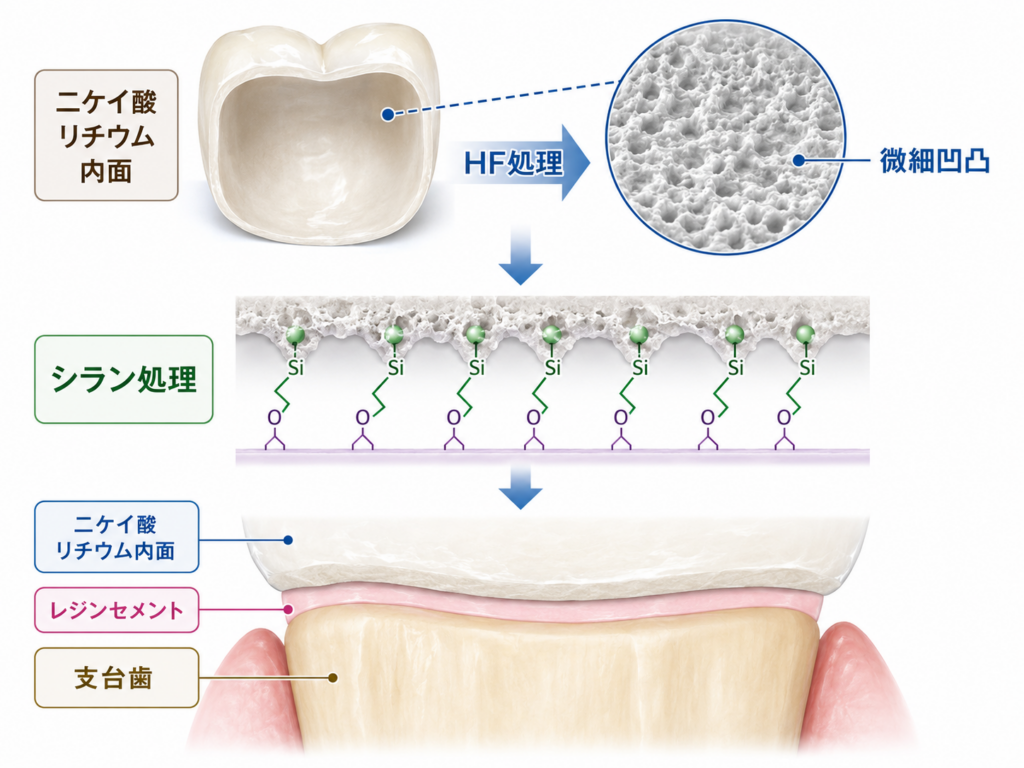

二ケイ酸リチウムを理解するうえで重要なのは、ガラスセラミックであるという点である。ジルコニアのような多結晶セラミックではなく、ガラス相を持つため、内面に対してフッ化水素酸処理を行い、微細な凹凸を形成し、シランカップリング処理を介してレジンセメントと接着させるという戦略が成立しやすい。
つまり、二ケイ酸リチウムは「接着しやすいセラミック」である。しかし、ここで誤解してはいけない。接着しやすいということは、接着操作を省略してよいという意味ではない。むしろ、接着を前提に強度と予後を成立させる材料だからこそ、内面処理、シラン処理、レジンセメント、防湿、支台歯側処理、光照射を丁寧に行わなければならない。
二ケイ酸リチウムの臨床的な強みは、審美性と接着性のバランスにある。支台歯色が大きく悪くなく、エナメル質が適切に残り、接着できる環境が整い、修復物の厚みと支持が確保できる場合、非常に良好な選択肢になる。特に前歯部のベニア、臼歯部のインレー・オンレー、咬頭被覆を伴う部分被覆修復では、金属修復とは異なる低侵襲性と審美性を両立しやすい。
一方で、二ケイ酸リチウムは脆性材料である。曲げ強さは高いが、金属のように塑性変形して応力を逃がす材料ではない。厚み不足、支持不足、シャープな内面角、咬合干渉、パラファンクション、接着不良があれば、破折やチッピングとして破綻する。
ここで大切なのは、二ケイ酸リチウムの破折を「セラミックだから割れた」と単純化しないことである。どこで割れたのか。マージンか、イスムスか、咬頭被覆部か、近心隣接面か、支台歯の支持がない浮いた部分か。厚みは十分だったか。接着は成立していたか。内面処理は適切だったか。咬合接触はどこにあったか。対合歯は天然歯か、ジルコニアか、金属か。これらを読まなければ、次の修復も同じ失敗を繰り返す。
また、二ケイ酸リチウムはブリッジや長い連結を必要とする症例では慎重に考える必要がある。単冠や部分被覆修復では魅力的だが、連結部に大きな応力がかかる症例ではジルコニアが選択されやすい。すなわち、二ケイ酸リチウムとジルコニアは、単純な上位互換・下位互換ではない。審美性、透光性、接着性、強度、連結部設計、支台歯色、咬合力によって選択が変わる。
支台歯色も重要である。二ケイ酸リチウムは透光性が高いぶん、支台歯の色を拾いやすい。これは審美的には大きな利点でもあり、欠点でもある。自然な歯質の色を活かせる症例では美しいが、メタルコア、変色支台歯、著しい色調差がある症例では、透光性が不利に働くことがある。
二ケイ酸リチウムは、接着修復の思想と非常に相性がよい材料である。しかし、その予後は「セラミックだから良い」ではなく、接着が成立する環境をどこまで整えられるかに依存する。接着しやすい材料ほど、接着条件を守らなければならない。これは二ケイ酸リチウムの本質的な臨床上の注意点である。
【セラミックにして後悔しないために：費用と長持ちのポイント】
ジルコニアの限界：材料破折の問題から、接着・設計・研磨の問題へ移る
ジルコニアは、現代補綴において欠かせない材料になった。高い曲げ強さ、破壊靱性、生体親和性、メタルフリー、CAD/CAMとの相性、モノリシック補綴への応用範囲の広さを考えると、その臨床的価値は非常に大きい。

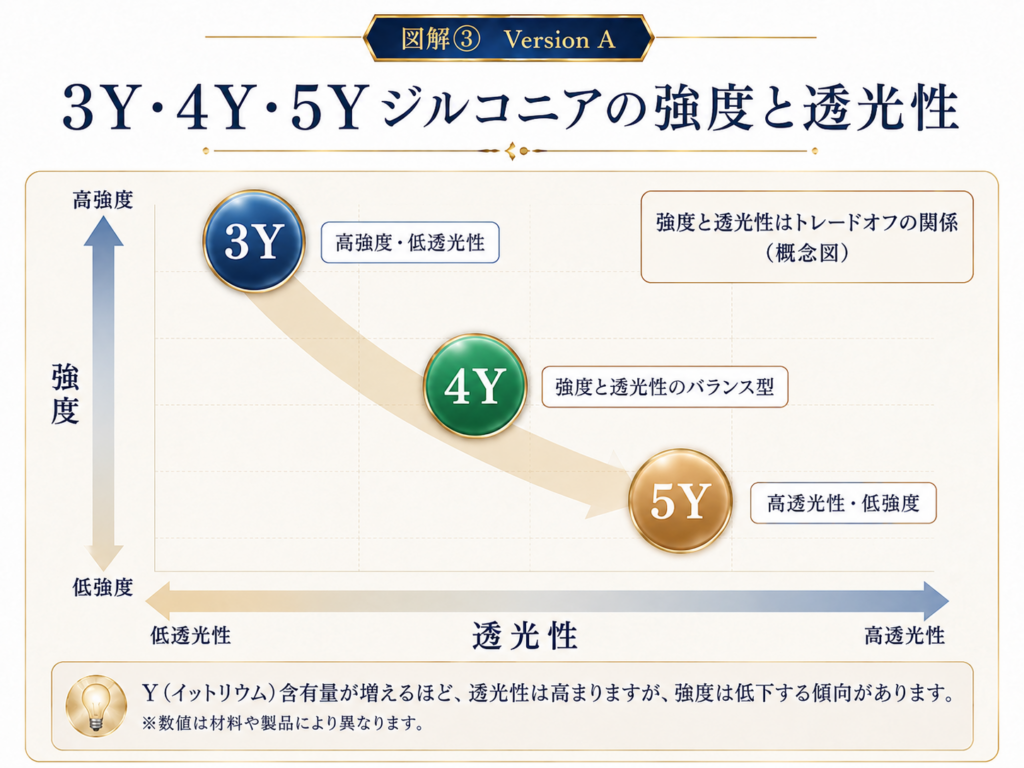

しかし、ジルコニアを「強いセラミック」とだけ説明すると、重要な点を見落とす。ジルコニアは一種類ではない。3Y-TZP、4Y、5Y、高透光性ジルコニア、マルチレイヤードジルコニアでは、強度、透光性、結晶相、相変態強化、適応が異なる。臨床家は「ジルコニア」という材料名ではなく、「どのタイプのジルコニアを、どの部位に、どの厚みで、どの咬合条件に使うのか」を見なければならない。
3Y-TZPは機械的強度に優れるが、透光性は低い。審美性を補うために前装陶材を用いると、今度は前装陶材のチッピングが問題になる。高透光性ジルコニアは審美性を改善するが、イットリア含有量や立方晶相の増加により、強度や耐クラック性の考え方が変わる。4Y、5Y、混合組成マルチレイヤードは、審美性と強度のバランスを取るための材料であり、前歯部と臼歯部、単冠とブリッジを同じ感覚で扱ってよいわけではない。
ジルコニアの接着も、二ケイ酸リチウムとは別の思想で考える必要がある。ジルコニアは多結晶セラミックであり、ガラスセラミックではない。したがって、フッ化水素酸処理とシラン処理だけでガラスセラミックと同じように接着できる材料ではない。

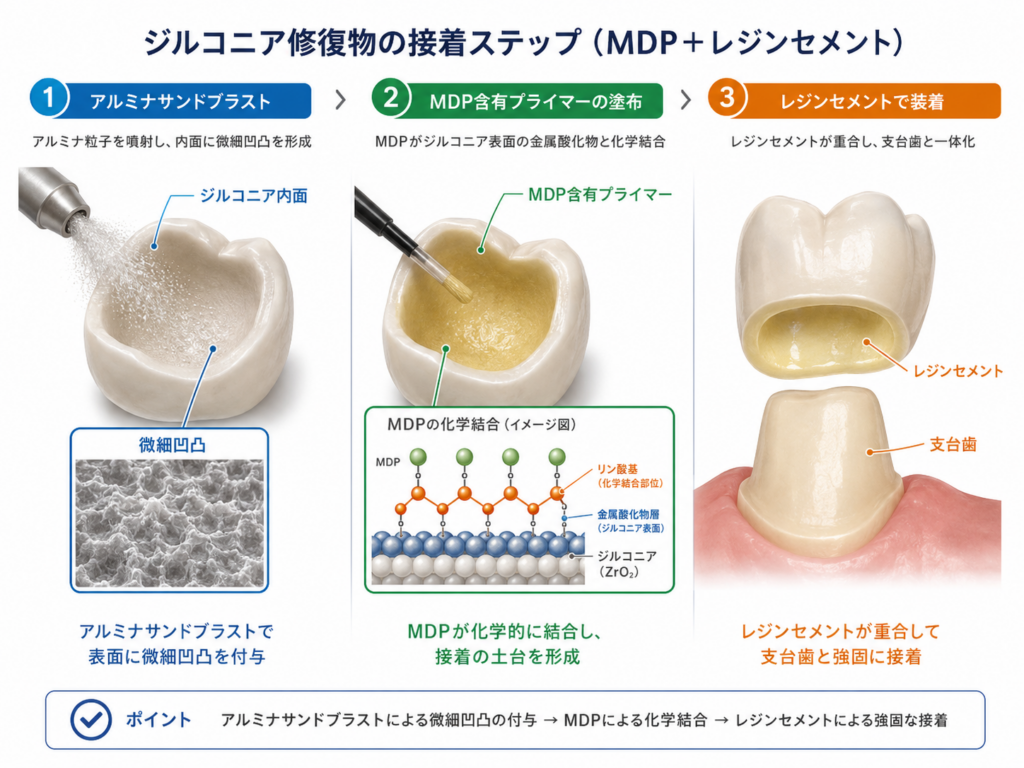

ジルコニア接着では、アルミナサンドブラストによる機械的前処理、MDP含有プライマーによる化学的前処理、レジンセメントの選択、唾液や血液による汚染管理が重要になる。シラン処理はシリカを含むガラスセラミックでは有効だが、シリカを含まないジルコニアに対しては同じ意味では働かない。ジルコニアに対しては、MDPのようなリン酸エステル系機能性モノマーをどう使うかが重要になる。

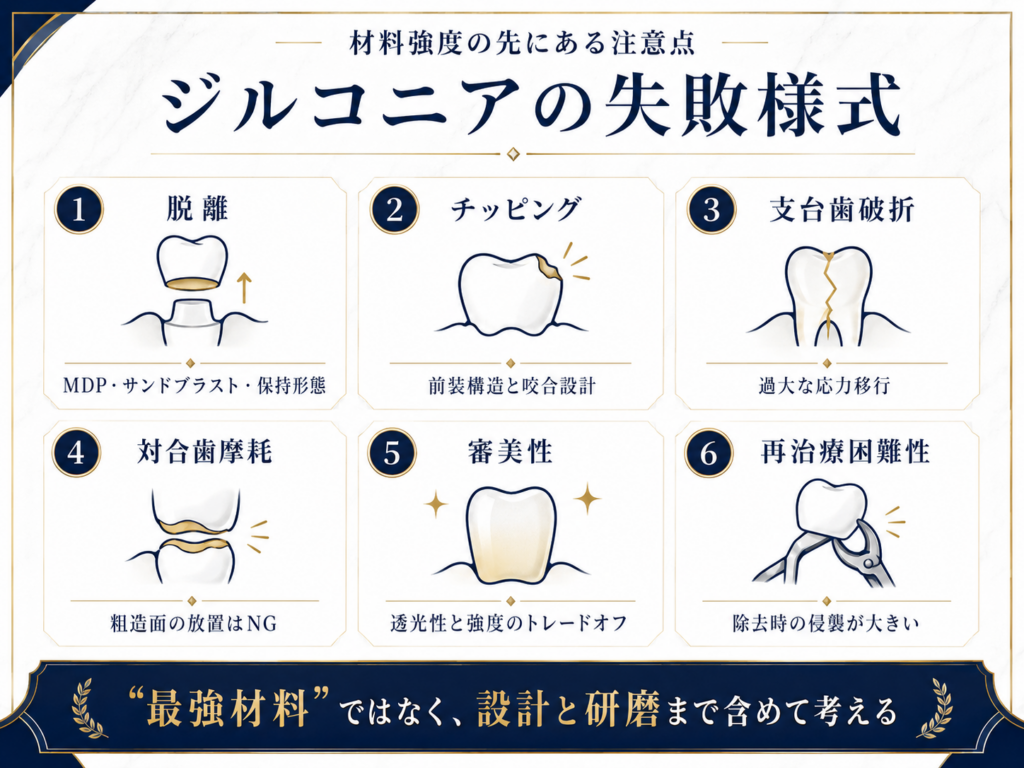

ジルコニアの限界は、材料破折よりも別の場所に現れやすい。材料自体が強いということは、修復物が割れにくいという利点である一方、破綻が他の部位に移る可能性を意味する。脱離、支台歯側の破折、前装陶材のチッピング、対合歯摩耗、咬合調整後の粗造面、再治療時の除去困難性が問題になり得る。
特に、ジルコニアの対合歯摩耗については冷静に整理する必要がある。「ジルコニアは硬いから相手の歯を削る」という説明は一部を捉えているが、不十分である。臨床上問題になるのは、材料名そのものよりも表面状態である。研磨されたジルコニアと、咬合調整後に粗造なまま残されたジルコニアでは、対合歯への影響が変わる。咬合調整を行った場合、調整面を適切に研磨することは、単なる仕上げではなく、対合歯保護のための臨床操作である。
また、ジルコニアは強いがゆえに、支台歯形成の考え方も変わる。金属冠のような薄さを求めるのか、セラミックとしての厚みを確保するのか、モノリシックでいくのか、前装するのか、レジンセメントで接着に寄せるのか、従来型セメントで保持形態に依存するのか。これらの選択は、単に材料名で決まるものではない。
高透光性ジルコニアを前歯部に使う場合、審美性は向上するが、支台歯色の遮蔽、厚み、色調再現、切縁部の透明感、接着戦略を考える必要がある。臼歯部に使う場合、強度、咬合力、対合歯、研磨、ブラキシズムを見なければならない。ブリッジに使う場合、連結部の断面積、スパン、咬合力、材料のグレードを読む必要がある。
ジルコニアは「最強だから選ぶ」材料ではない。ジルコニアを選ぶべき症例がある一方で、二ケイ酸リチウムの方が接着性や審美性の面で合理的な症例もある。CRで十分な症例もある。逆に、CRや二ケイ酸リチウムではリスクが高く、ジルコニアを選んだ方がよい症例もある。
ジルコニアの本質は、「割れにくい材料」ではなく、「材料破折以外の要素まで設計しなければならない材料」である。

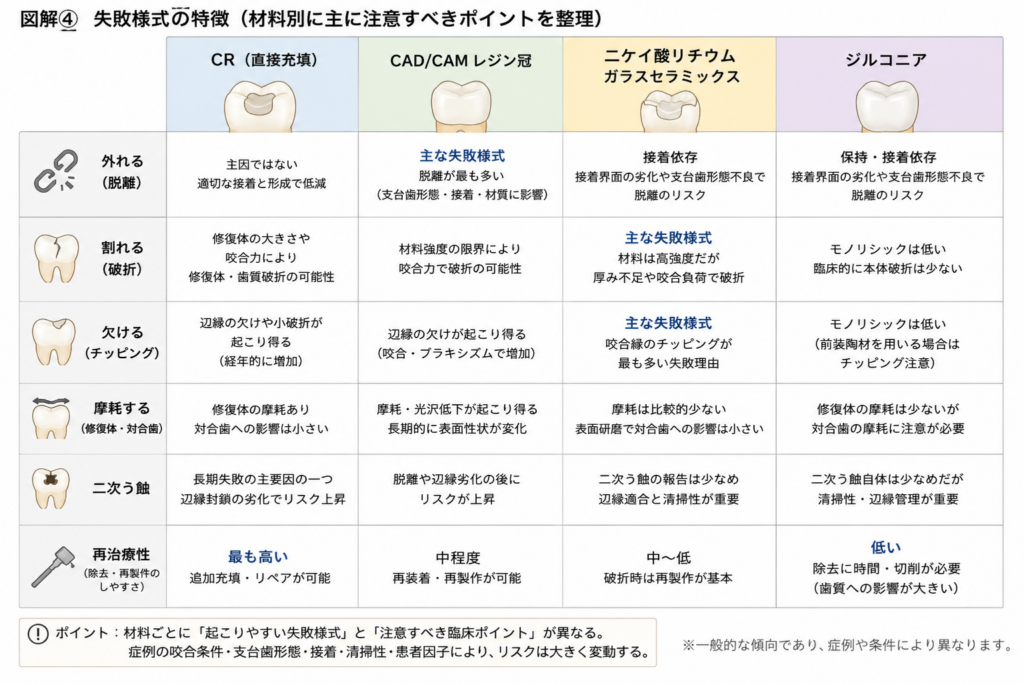

失敗様式から読む：外れる、割れる、欠ける、摩耗する、二次う蝕になる、再治療が難しい
材料選択を臨床的に行うためには、材料別に特徴を覚えるだけでは不十分である。必要なのは、失敗様式から逆算して読むことである。
外れる。割れる。欠ける。摩耗する。二次う蝕になる。歯髄症状が出る。支台歯が割れる。再治療が難しい。これらはすべて「失敗」と呼ばれるが、意味はまったく違う。
「外れる」は、CAD/CAMレジン冠やジルコニア冠で特に問題として見えやすい。外れた場合、まずどの界面で外れたのかを見る必要がある。支台歯側にセメントが残っているのか。冠内面側にセメントが残っているのか。セメント層が破壊されているのか。冠内面処理は適切か。支台歯側の処理は適切か。支台歯高径はあるか。咬合接触は偏っていないか。防湿はできていたか。外れた事実だけで「接着が弱い」と片づけると、原因分析を誤る。
「割れる」は、材料によって意味が違う。CRの破折は、修復範囲、咬合力、積層、残存歯質支持、リペア可能性と関連する。二ケイ酸リチウムの破折は、厚み、支持、咬合、接着、内面処理と関連する。ジルコニアの破折は比較的少ないが、材料グレード、厚み、スパン、加工、焼成、設計の問題を疑う必要がある。材料が割れたときは、材料名だけでなく、破折線の位置と応力のかかり方を読むべきである。
「欠ける」は、特に前装構造や咬合調整部で問題になる。陶材前装ジルコニアのチッピング、二ケイ酸リチウムの辺縁チッピング、CRの辺縁欠けは、見た目は似ていても機序が違う。欠けた場所、厚み、支持、研磨状態、咬合接触、対合歯を見なければならない。
「摩耗する」は、レジン系材料とジルコニアで反対方向に問題が出る。CRやCAD/CAMレジン冠では、修復物自体の摩耗や光沢低下、着色、咬合高径の変化が問題になる。一方、ジルコニアでは、修復物自体が摩耗しにくいぶん、対合歯側への影響を考える必要がある。ただし、これも材料名だけではなく、表面粗さと研磨状態に左右される。
「二次う蝕になる」は、辺縁封鎖、適合、接着、患者のう蝕リスク、清掃性、マージン位置に関わる。二次う蝕は、材料の抗う蝕性だけで防げるものではない。辺縁がどこにあるか、プラークコントロールが可能か、接着界面が安定しているか、定期管理されているかを見なければならない。
「再治療が難しい」は、長期予後を考えるうえで見落とされがちである。CRはリペア性が高い。部分的な破折や摩耗であれば、条件が整えば補修できる。二ケイ酸リチウムは、補修や再接着に条件がある。ジルコニアは強固だが、除去や再治療時に支台歯への負担が大きくなることがある。強い材料を入れることは、将来の再介入時にその強さと向き合うことでもある。
臨床家は、材料の名前ではなく、破綻の仕方を読む必要がある。破綻の仕方が読めれば、最初の設計も変わる。CRでいくのか、CAD/CAMインレーにするのか、二ケイ酸リチウムにするのか、ジルコニアにするのか、あるいは歯周・咬合・根管治療・補綴設計から考え直すべきなのかが見えてくる。
臨床判断：強い材料ではなく、その歯に無理のない材料を選ぶ

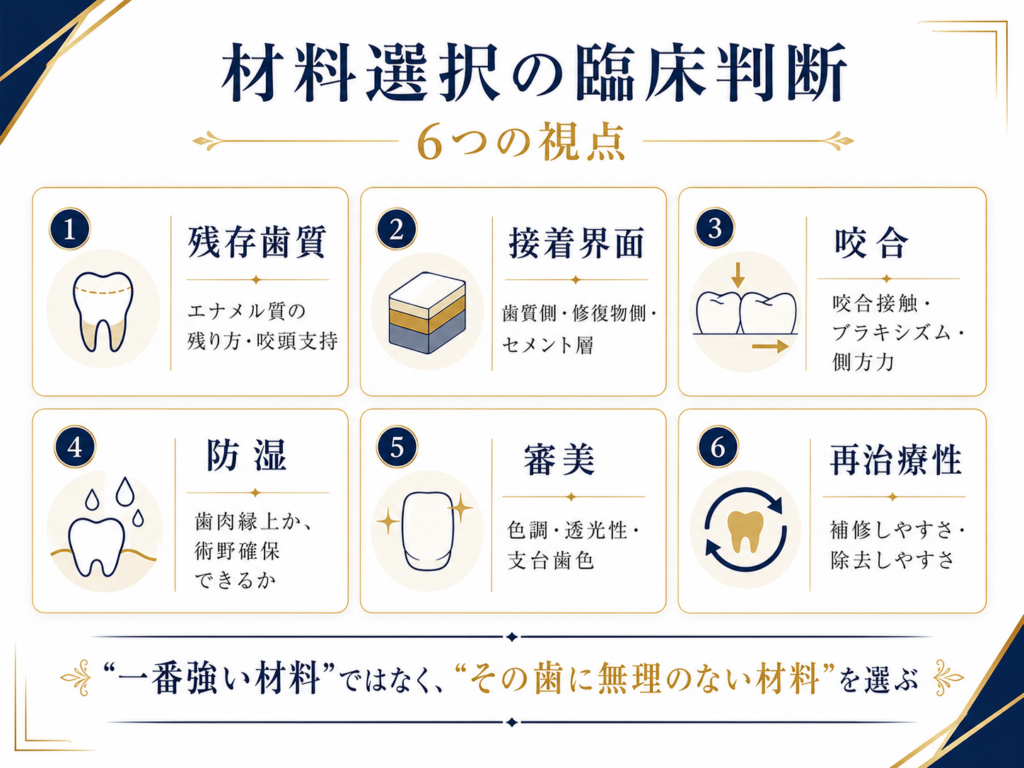

材料選択で最初に見るべきなのは、材料カタログではない。歯である。
残存歯質量はどの程度か。エナメル質はどこに残っているか。マージンはエナメル質か象牙質か。歯肉縁上で防湿できるか。窩洞は深いか。隣接面コンタクトは直接法で再現できるか。咬頭支持は残っているか。フェルールはあるか。支台歯高径は足りるか。ブラキシズムはあるか。対合歯は天然歯か、金属か、ジルコニアか。審美要求はどの程度か。支台歯色はどうか。再治療になったとき除去できるか。
これらを見ずに、「奥歯だからジルコニア」「小さい虫歯だからCR」「見た目が大事だからセラミック」と決めるのは危うい。
CRが最適な症例は確かにある。小さく、エナメル質が残り、防湿でき、光照射が届き、咬合負担が過剰でなく、再修復性を重視する症例では、CRは非常に合理的である。
CAD/CAMレジン冠が適する症例もある。メタルフリーを保険診療内で実現したい場合、支台歯形態が整い、保持が確保でき、防湿と接着操作を丁寧に行える場合には、有力な選択肢になる。ただし、脱離リスクを軽視してはいけない。
二ケイ酸リチウムが適する症例もある。審美性、接着性、部分被覆修復、ベニア、オンレー、オーバーレイで強みを発揮する。ただし、厚み、支持、咬合、支台歯色、接着環境を読む必要がある。
ジルコニアが適する症例もある。高い咬合力、大臼歯部、ブリッジ、強度が求められる単冠、支台歯色の遮蔽が必要な症例で有用である。ただし、ジルコニアの種類、接着様式、支台歯形態、研磨、対合歯への影響を考える必要がある。
結局、材料選択とは、材料の序列を決めることではない。その歯にとって最も無理のない破綻しにくい設計を選ぶことである。
「一番強い材料」は、必ずしも「一番長持ちする材料」ではない。強すぎる材料が支台歯や対合歯に負担を移すこともある。接着しやすい材料でも、接着条件が悪ければ破綻する。リペアしやすい材料でも、適応を超えれば長期安定は難しい。
臨床判断とは、材料の長所を知ることではなく、その材料がどこで負けるかを知ることである。
FAQ：臨床家向け
Q1. CRでいける症例と、インレー・オンレーに移行すべき症例はどこで分けるべきか
単純に窩洞の大きさだけで分けるべきではない。判断すべきなのは、残存歯質の支持、エナメル質辺縁の有無、防湿の可否、光照射の到達性、咬合接触、隣接面コンタクトの再現性、患者のう蝕リスクである。小さくても歯肉縁下で防湿困難な症例ではCRの難易度は上がる。一方、大きめの窩洞でも咬頭支持が保たれ、防湿と光照射が確実で、咬合負担が適切ならCRで管理できることもある。直接法で安定させる条件が残っているかを読むべきである。
Q2. CAD/CAMレジン冠の脱離は、接着操作だけの問題か
接着操作は重要だが、それだけではない。冠内面処理、支台歯処理、セメント選択、防湿、光照射はもちろん、支台歯高径、テーパー、ラインアングル、セメントスペース、適合、咬合接触、ブラキシズムが関与する。脱離を「接着が悪かった」と片づけると、再装着や再製作で同じ問題を繰り返す。どの界面で外れたのか、どの力で外れたのか、支台歯形態は保持に耐えたのかを読むべきである。
Q3. 二ケイ酸リチウムとジルコニアは、強度だけで選んでよいか
強度だけでは不十分である。二ケイ酸リチウムは審美性と接着性に優れ、部分被覆修復やベニア、単冠で強みを発揮する。一方、ジルコニアは高強度で、臼歯部やブリッジ、咬合力の強い症例で有利になりやすい。ただし、ジルコニアは接着様式が異なり、内面処理、MDP、サンドブラスト、保持形態、研磨を考える必要がある。二ケイ酸リチウムとジルコニアは上下関係ではなく、適応が違う材料である。
Q4. ジルコニアは本当に接着しにくいのか
「接着しにくい」というより、ガラスセラミックとは接着戦略が違う。二ケイ酸リチウムのようにHF処理とシランを中心に考える材料ではない。ジルコニアでは、アルミナサンドブラストによる機械的前処理、MDP含有プライマーによる化学的前処理、適切なレジンセメント、汚染管理を組み合わせて考える。ジルコニアを接着するなら、ジルコニアのための接着戦略を取る必要がある。
Q5. 高透光性ジルコニアは臼歯部でも同じように使ってよいか
高透光性ジルコニアは審美的利点を持つが、強度や相構成の違いを理解せずに使うべきではない。単冠かブリッジか、臼歯部か前歯部か、咬合力はどうか、材料のグレードは何か、厚みは確保できるかを確認する必要がある。高透光性という審美的利点だけで臼歯部に選択すると、症例によっては強度設計を誤る可能性がある。
Q6. ジルコニアの対合歯摩耗は、材料名だけで判断してよいか
材料名だけでは判断できない。重要なのは表面状態である。適切に研磨されたジルコニアと、咬合調整後の粗造面が残ったジルコニアでは、対合歯への影響が異なる。ジルコニア修復では、咬合調整後の研磨を補綴装置の仕上げではなく、対合歯保護のための重要操作として扱うべきである。
Q7. 接着修復では再治療可能性をどう考えるべきか
接着修復は歯を保存するための治療だが、長期的には再介入の可能性を前提に設計する必要がある。CRはリペア性が高い一方、広範囲修復では限界がある。二ケイ酸リチウムは条件が整えば良好な予後が期待できるが、破折時の再修復は症例による。ジルコニアは強固だが、除去時の負担が大きくなることがある。材料選択では、装着時の強さだけでなく、10年後に問題が起きたときどう介入できるかも考えるべきである。
Q8. 患者説明ではどこまで伝えるべきか
患者にMDPやHF処理の詳細まで説明する必要はない。しかし、「一番強い材料が常に一番良いわけではない」「歯の残り方、噛む力、見た目、削る量、外れにくさ、割れにくさ、再治療のしやすさで選択が変わる」という説明は必要である。特に自費材料を選ぶ場面では、価格差ではなく、なぜその歯にその材料が適しているのかを説明すべきである。
まとめ：接着修復の限界を読むことは、歯を残す設計を読むことである
接着修復は、歯をできるだけ残すための強力な技術である。CR修復は、低侵襲性とリペア性を持つ。CAD/CAMレジン冠は、保険診療におけるメタルフリー修復の重要な選択肢である。二ケイ酸リチウムは、審美性と接着性に優れたガラスセラミックである。ジルコニアは、高強度で広い適応を持つ現代補綴の中心材料である。
しかし、どの材料にも限界がある。CRでは、防湿、象牙質接着、重合収縮、光照射、咬合が限界になる。CAD/CAMレジン冠では、破折より脱離が問題になりやすく、支台歯形態、内面処理、支台歯処理、セメント、咬合を読む必要がある。二ケイ酸リチウムでは、接着性と審美性が強みである一方、厚み、支持、咬合、支台歯色を無視できない。ジルコニアでは、材料破折よりも、接着様式、材料グレード、研磨、対合歯、再治療性が問題になる。
臨床家に求められるのは、材料の序列を作ることではない。その歯において、どの界面が弱点になるのか、どの失敗様式が起こりやすいのか、どの材料なら最も無理が少ないのかを読むことである。
接着修復の限界を知ることは、接着修復を否定することではない。むしろ、その限界を知っているからこそ、歯を残す設計ができる。
材料名で選ぶのではなく、歯質、界面、咬合、術野、再治療性を読んで選ぶ。そこに、現代の接着修復の臨床判断がある。
《参考文献・参考資料》
- 保坂啓一．多施設臨床研究の成果からデジタル技術を活用した次世代型コンポジットレジン修復への展開．日本歯科保存学雑誌．2024；67（5）：266-268．doi:10.11471/shikahozon.67.266
- Hosaka K, et al. Clinical effectiveness of direct resin composite restorations bonded using one-step or two-step self-etch adhesive systems: A three-year multi-center study. Dental Materials Journal. 2021；40：1151-1159.
- Opdam NJM, van de Sande FH, Bronkhorst E, Cenci MS, Bottenberg P, Pallesen U, et al. Longevity of posterior composite restorations: a systematic review and meta-analysis. Journal of Dental Research. 2014；93（10）：943-949．doi:10.1177/0022034514544217
- 二階堂徹．充塡用コンポジットレジン系材料の現状と将来．日本歯科理工学会誌．2022；41（2）：142-146．
- 高橋英和．コンポジットレジンの機械的性質．日本歯科理工学会誌．
- 宮吉美仁，春山亜貴子，村松敬．CR修復の際の適正な照射時間・照射方向について教えていただきたいです。照射時間が長いほど，重合度は高くなるのでしょうか．歯科学報．2024；124（1）：47-49．
- 石井亮，青木良太，林佳奈，武藤玲，髙見澤俊樹，宮崎真至，川本諒．レーザーおよび高出力LED照射器からの光線照射がコンポジットレジンの接着強さに及ぼす影響．Adhesive Dentistry．2025；43（1）．
- 宮野侑子，鈴木雅也，新海航一．象牙質の前処理が自己接着性コンポジットレジンの接着強さに与える影響．Adhesive Dentistry．2024；42（4）：117-．
- 吉原久美子，丸尾幸憲，長岡紀幸，吉田靖弘．コンポジットレジンセメントの象牙質接着．Adhesive Dentistry．2024；42（1）：5-．
- 亀山敦史．「見えない」接着から「魅せる」接着への転換．日本歯科理工学会誌．2022；41（1）：46-51．
- 田上順次．歯科の未来を創造する接着歯学．Adhesive Dentistry．2022；40（4）：122-．
- 宮地秀彦．歯質接着技術の進化を考慮したコンポジットレジン修復．The Japanese Journal of Clinical Dentistry．2022；8（1）：134-141．
- 二瓶智太郎．歯科用CAD/CAM材料の特徴と接着．日本歯科理工学会誌．2024；43（2）：67-70．
- 谷本安浩，永田俊介，加藤由佳子．補綴歯科領域におけるCAD/CAM用デンタルマテリアルの現状と展望．日本補綴歯科学会誌．2023；15：458-466．
- 関根秀志．変化が著しいデジタル歯科治療と補綴材料への対応．歯科学報．2024；124（4）：300-307．
- 小峰太．CAD/CAM冠の現状と診療指針．日本歯科保存学雑誌．2025；68（2）：57-62．doi:10.11471/shikahozon.68.57
- 二瓶智太郎．CAD/CAM用ハイブリッドレジンの理工学的性質．日本歯科保存学雑誌．2025；68（2）：52-56．doi:10.11471/shikahozon.68.52
- 草間幸夫．CAD/CAMインレーの臨床応用への考察．日本歯科保存学雑誌．2025；68（2）：63-68．doi:10.11471/shikahozon.68.63
- 峯篤史，松本真理子，伴晋太朗，矢谷博文．CAD/CAMレジン冠：日本から発信するメタルフリー治療．日本補綴歯科学会誌．2022；14：115-123．
- 峯篤史，萩野僚介，伴晋太朗，松本真理子，壁谷知茂，矢谷博文．CAD/CAMレジン冠の臨床と基礎研究：日本独自のメタルフリー治療の確立．日本歯科理工学会誌．2022；41（2）：135-141．
- 峯篤史，上村明日香，東真未，山田裕子，萩野僚介，松本真理子，矢谷博文．CAD/CAMレジン冠への接着技法：2014年からの変貌．Adhesive Dentistry．2022；40（1）：18-．
- 峯篤史，青木真理子，石田昌也，高石宗佳，眞室慧子，江崎良真，伴晋太朗，矢谷博文．CAD/CAMレジン冠と“＋ユニバーサル”セメント：接着テクノロジー進化の歴史における存在意義．Adhesive Dentistry．2024；42（2）：49-．
- 伊吹真知，杉本恭子，村原貞昭，西尾文子，南弘之．デュアルキュア型レジンセメントに対する初期硬化後の光照射がCAD/CAM用コンポジットレジンの接着強さに及ぼす影響．Adhesive Dentistry．2023；41（1）：2-．
- 新妻瑛紀，白鳥沙久良，新谷明一．CAD/CAMレジン冠の内面に付与した横溝が接着強さに与える影響．Adhesive Dentistry．2023；41（2）：26-．
- 針生梨華子，小泉順一．CAD/CAM用ハイブリッドレジンに硬質レジンを追加築盛する際の表面処理方法と接着強さに関する研究．日本口腔保健学雑誌．2024；14（1）：85-89．
- 池田弘，清水博史．CAD/CAM用ポリマー含浸セラミックスの現状と将来展望．日本歯科理工学会誌．2023；42（2）：111-117．
- Morimoto S, Rebello de Sampaio FBW, Braga MM, Sesma N, Özcan M. Survival Rate of Resin and Ceramic Inlays, Onlays, and Overlays: A Systematic Review and Meta-analysis. Journal of Dental Research. 2016；95（9）：985-994．doi:10.1177/0022034516652848
- 露木悠．フルジルコニアクラウンにおける新しい支台歯形態の考案．歯科学報．2022；122（4）：421-426．
- 猪越正直，水口俊介．ジルコニア：マテリアルサイエンスから見た最新のエビデンス．日本補綴歯科学会誌．2022；14：124-130．
- 小峰太．歯科用ジルコニアの特徴と接着．
- 羽田詩子．ジルコニアの研磨状態の違いが対合歯摩耗に及ぼす影響．日本顎咬合学会誌．2025；45（1）：5-10．
- Solá-Ruiz MF, et al. Prospective study of monolithic zirconia crowns: clinical behavior and survival rate at a 5-year follow-up. Journal of Prosthodontic Research. 2021；65（3）．
- Waldecker M, et al. Five-year clinical performance of monolithic and partially veneered zirconia single crowns: a prospective observational study. Journal of Prosthodontic Research. 2022；66（2）．
- Chatterjee N, et al. Adhesive bonding of zirconia ceramics: a systematic review of surface pretreatments and resin cements. Journal of Dentistry and Oral Sciences / systematic review literature, 2022.
- Tzanakakis EGC, Tzoutzas IG, Koidis PT. Is there a potential for durable adhesion to zirconia restorations? A systematic review. Journal of Prosthetic Dentistry. 2016．
- 小峰太．ジルコニアセラミックスを用いた接着ブリッジ．Adhesive Dentistry．2022；40（1）：24-．
- 小峰太．ジルコニア接着ブリッジの現状と可能性．日本歯科理工学会誌．2022；41（1）：58-．
- 武本真治，澤田智史，佐々木かおり．歯科臨床で利用される審美修復物．Materia Japan．2022；61（3）：139-．
- 盧闊，謝晋，陳釗傑，羅宜毫，黄朴，何銓鵬，Ling Yin．修復物用の歯科用ガラスセラミックの微研削加工特性．
40.坪田有史．今，歯の接着で思うこと．Adhesive Dentistry．2024；42（1）：10-．
